Połączenia i złącza stalowe zgodnie z MES
  • Rozszerzenie dla RFEM 6
  • Połączenia

Połączenia i złącza stalowe zgodnie z MES

Rozszerzenie "Połączenia stalowe" dla programu RFEM wyznacza nowe standardy w analizie połączeń stalowych wszystkich kształtów i typów obciążeń z wykorzystaniem określonych modeli ES i materiałów. Modelowanie odbywa się całkowicie w tle, co zapewnia pełną kontrolę dzięki intuicyjnemu i łatwemu w użyciu interfejsowi.

Projektuj, oblicz i zwymiaruj konstrukcje stalowe oraz ich połączenia za pomocą jednego, wydajnego pakietu oprogramowania. Program RFEM, uzupełniony o rozszerzenia Wymiarowanie stali i Połączenia stalowe, umożliwia precyzyjne i zgodne z normami wymiarowanie stalowych prętów i połączeń stalowych zgodnie z Eurokodem i amerykańską normą ANSI/AISC 360. Doświadcz płynnego i zintegrowanego procesu projektowania od początku do końca.

Ikona pobierania Pobierz bezpłatną wersję trial

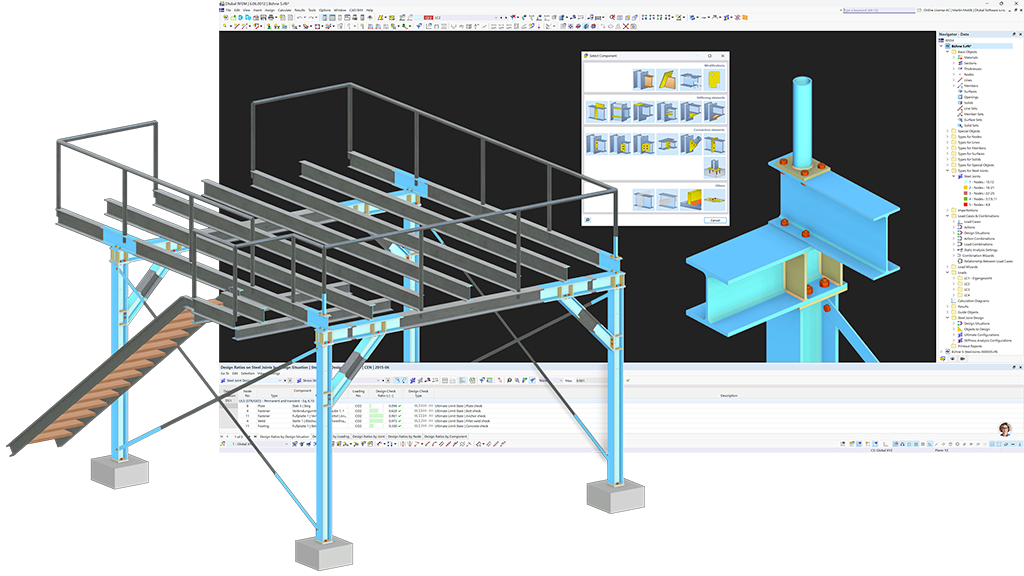

Rozszerzenie Połączenia stalowe | Produkt RFEM 6
Subnavigation
01
Przegląd
02
CBFEM
03
Funkcje
04
Wyniki
05
Normy
06
Przykłady
Ikona przedstawiająca RFEM 6, aplikację do analizy metodą elementów skończonych

Po co używać dwóch programów do analizy statyczno-wytrzymałościowej, jeśli jeden jest wystarczający?

Usprawnij analizę połączeń stalowych za pomocą programu RFEM i rozszerzenia Połączenia stalowe. To wydajne rozwiązanie typu „wszystko w jednym” pozwala uniknąć czasochłonnego i podatnego na błędy importu danych, takiego jak przenoszenie prętów, mimośrodów i kombinacji obciążeń. Skorzystaj z automatycznej i bezproblemowej aktualizacji obliczeń za każdym razem, gdy model ulega zmianie - wydajnie i wszystko z jednego źródła.

Zwiększ wydajność i dokładność modelowania i wymiarowania połączeń stalowych

  • Zwiększenie wydajności: Nie jest wymagany import ani eksport danych, co pozwala zaoszczędzić czas i pieniądze
  • Automatyczna aktualizacja w przypadku zmian w konstrukcji
  • Maksymalna przejrzystość dzięki widocznemu podmodelowi, który można dostosować do własnych potrzeb
  • Najwyższa elastyczność dzięki gotowym szablonom, które można dostosować
  • Wysokiej jakości wizualizacja 3D do efektownej prezentacji zarówno modelu połączenia, jak i poszczególnych połączeń w całym modelu
  • Funkcje precyzyjnego pomiaru i wymiarowania punktów składowych połączenia
Kompleksowe rozwiązanie dla połączeń stalowych Wideo: Obliczenia i wymiarowanie połączeń stalowych w oparciu o ES

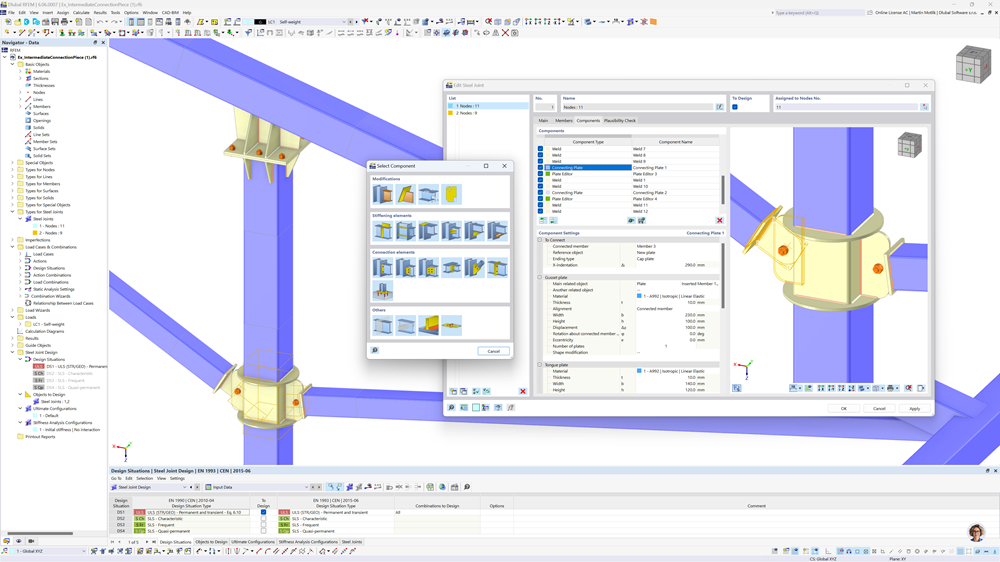

Rozszerzenie "Połączenia stalowe dla RFEM 6" | Biblioteka komponentów
Rozszerzenie "Połączenia stalowe dla RFEM 6" | Biblioteka komponentów

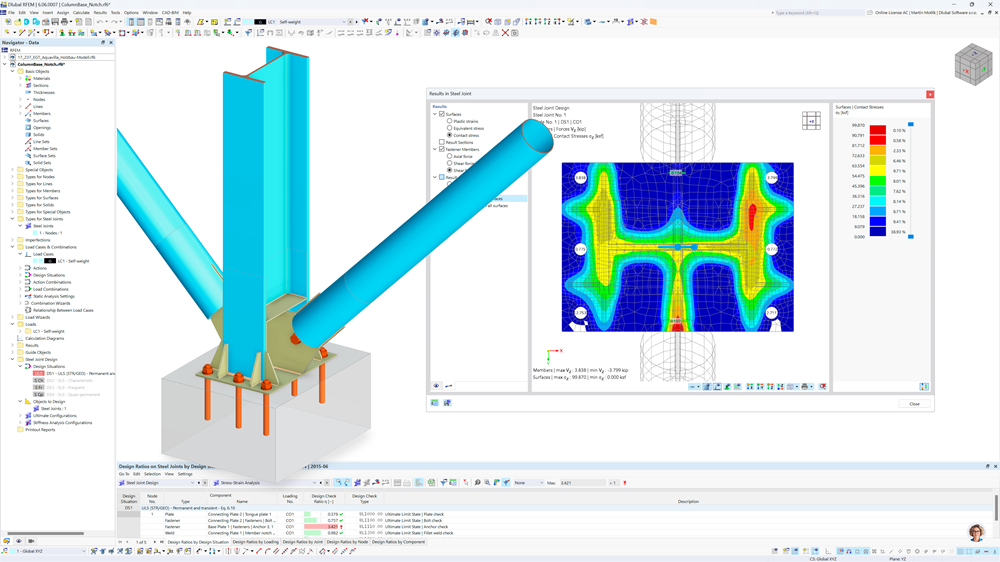

Połączenie płyty podstawowej z kotwami zalanymi w betonie
Połączenie płyty podstawy z kotwami zalanymi betonem | Wyniki naprężeń kontaktowych w płycie podstawy
Połączenia stalowe mostu kratowego
RFEM: stalowe połączenia mostu kratownicowego z modelem ES z wynikami
Kompleksowe rozwiązanie dla połączeń stalowych Wideo: Obliczenia i wymiarowanie połączeń stalowych w oparciu o ES
Rozszerzenie "Połączenia stalowe dla RFEM 6" | Biblioteka komponentów Rozszerzenie "Połączenia stalowe dla RFEM 6" | Biblioteka komponentów
Połączenie płyty podstawowej z kotwami zalanymi w betonie Połączenie płyty podstawy z kotwami zalanymi betonem | Wyniki naprężeń kontaktowych w płycie podstawy
Połączenia stalowe mostu kratowego RFEM: stalowe połączenia mostu kratownicowego z modelem ES z wynikami
Wideo: Obliczenia i wymiarowanie połączeń stalowych w oparciu o ES

Główne cechy rozszerzenia Połączenia stalowe

Obliczanie sztywności początkowej Sj,ini Plastyczny model materiałowy do wymiarowania spoin Wymiarowanie zgodnie z AISC 360 i EN 1993-1-8
Zalety połączeń stalowych w RFEM 6

Odkryj zalety rozwiązania typu „wszystko w jednym”!

  • Nie ma potrzeby skomplikowanego importu danych z zewnętrznych programów.
  • Połączenia stalowe dowolnego typu, o dowolnym kształcie i dowolnym obciążeniu.
  • Automatyczna aktualizacja w przypadku zmian w konstrukcji, obciążenia i kombinacjach obciążeń.
  • Spójne i ujednolicone oprogramowanie do analizy statyczno-wytrzymałościowej dla wszystkich obszarów analizy statyczno-wytrzymałościowej i projektowania.
  • Wiele wstępnie zdefiniowanych szablonów dla połączeń.
  • Wysokiej jakości wizualizacja połączeń 3D, zarówno pojedynczych, jak i w obrębie całej konstrukcji.
  • Sztywność obrotowa: Automatyczna integracja obliczonych sztywności początkowych Sj,ini z globalną konstrukcją.
  • Brak czarnej skrzynki: Pełna przejrzystość dzięki szczegółowemu wglądowi w model RFEM generowany w tle.
  • Wygenerowany model w RFEM można oddzielić od rozszerzenia w celu modyfikacji i obliczania go indywidualnie jako modelu w RFEM.
  • Ujednolicone wymiarowanie połączeń i prętów.
  • Podczas importu obciążeń z programów zewnętrznych nie ma potrzeby zajmowania się niezrównoważonymi siłami wewnętrznymi.
  • Kompleksowe oprogramowanie do wszystkich aspektów analizy statyczno-wytrzymałościowej, wspierane przez zespół ponad 20 doświadczonych inżynierów wsparcia technicznego.
Ikona opinii

Posłuchaj, co mówią nasi klienci o produktach Dlubal!

Ikona podpory

Zobacz na żywo produkty firmy Dlubal i umów się na prezentację online!

Ikona pobierania

Przetestuj pełną wersję bezpłatnie przez 90 dni

Analiza i wymiarowanie połączeń stalowych zgodnie z EN 1993-1-8 i AISC 360

Oprogramowanie firmy Dlubal do projektowania i analizy połączeń stalowych wyznacza nowe standardy w procesach inżynieryjnych w obszarze konstrukcji stalowych. Obsługuje wszystkie typy połączeń o dowolnym kształcie i dowolnym obciążeniu – zarówno połączenia śrubowe, spawane, jak i w postaci stalowych płyt fundamentowych z kotwami. Zautomatyzowane generowanie modeli elementów skończonych w programie RFEM w tle umożliwia precyzyjne i efektywne obliczenia dla wszystkich niezbędnych scenariuszy zniszczenia.

Rozszerzenie „Połączenia stalowe” wspomaga proces szczegółowego projektowania blach stalowych, śrub, spoin oraz stalowych płyt fundamentowych zgodnie z normami EN 1993-1-8 i AISC 360, aby zapewnić zgodność z międzynarodowymi standardami.

Więcej informacji

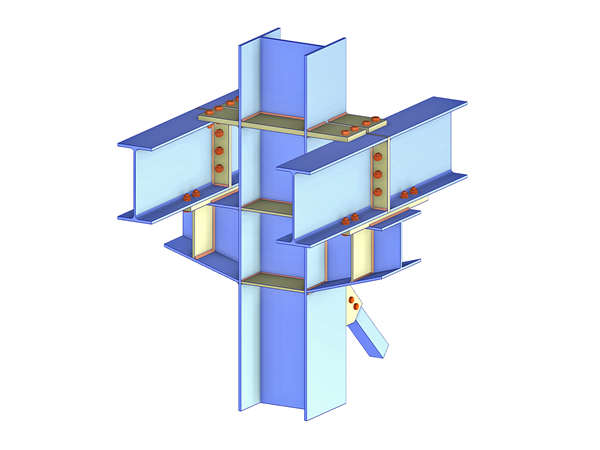

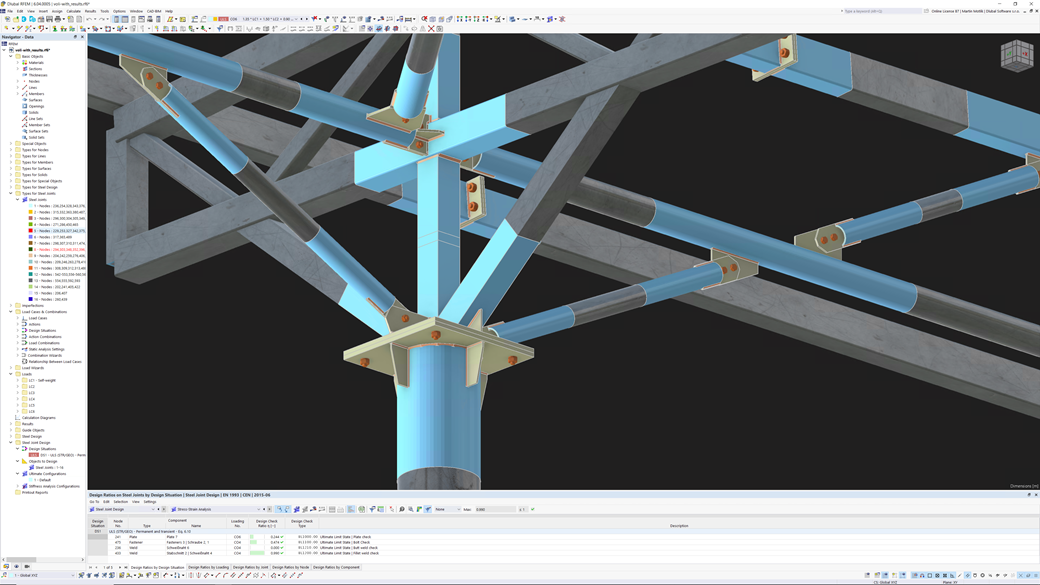

Konstrukcja stalowa z kilkoma typami połączeń
Ikona połączeń stalowych
Konstrukcja stalowa z wieloma połączeniami, wraz z gradientem kolorów do wizualizacji stopni wykorzystania nośności przy połączeniu płyty

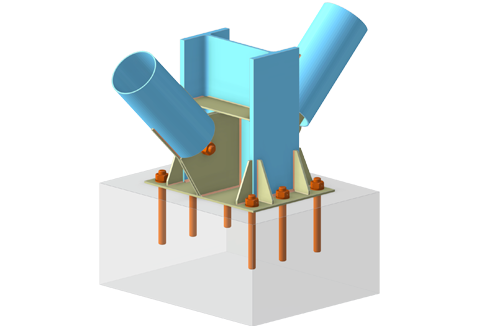

Połączenia płyt podstawy i bloków betonowych pod fundamenty podpór stalowych

Komponent "Płyta dolna" łączy wybrany element odniesienia z blokiem betonowym. Komponent ten umożliwia definiowanie kotew o różnych średnicach i klasie w układzie ortogonalnym.

Połączenie stalowe obejmuje specjalistyczny detal w modelu częściowym, który symuluje interakcję między stalą a betonem, uwzględniając efekt zakotwienia. Wyniki tego modelu częściowego są wykorzystywane do wymiarowania bloku betonowego (naprężenia kontaktowe między płytą dolną a jej nieliniowym podparciem) oraz kotew (wewnętrzne siły w elementach konstrukcyjnych).

Sprawdzenie przebiega następująco: weryfikacja interakcji stali z betonem oraz weryfikacja wymiarowania kotew.

Dalsze informacje
Stalowa konstrukcja dachu z połączeniami
Ikona połączeń stalowych
Wszystko w jednym: Połączenia płyt podstawy i bloków betonowych oraz inne połączenia w jednym modelu całościowym
Główne funkcje Rozszerzenia Połączenia stalowe

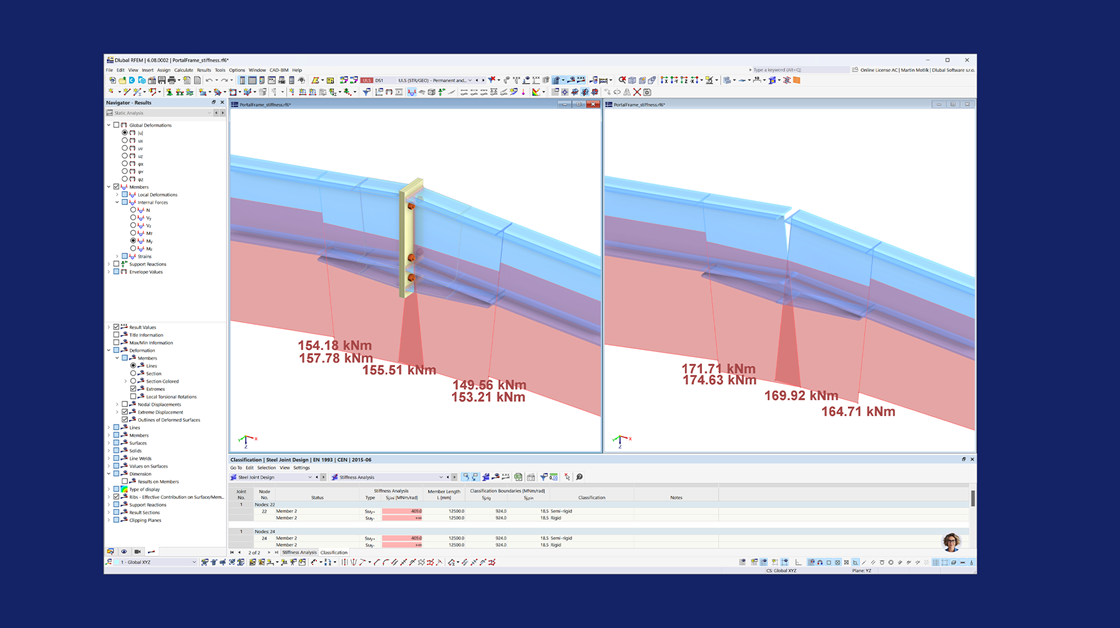

  • Półsztywne przeguby z analizą początkowej sztywności

    Ta nowa możliwość pozwala inżynierom wyjść poza tradycyjne założenia o sztywnych lub przegubowych połączeniach, oferując dokładniejszy i bardziej elastyczny sposób odwzorowania zachowania połączeń. Dzięki możliwości symulacji sztywności połączenia poprzez zaawansowaną analizę sztywności początkowej proces projektowania staje się bardziej realistyczny i zoptymalizowany, torując drogę do bezpieczniejszych i bardziej ekonomicznych projektów.

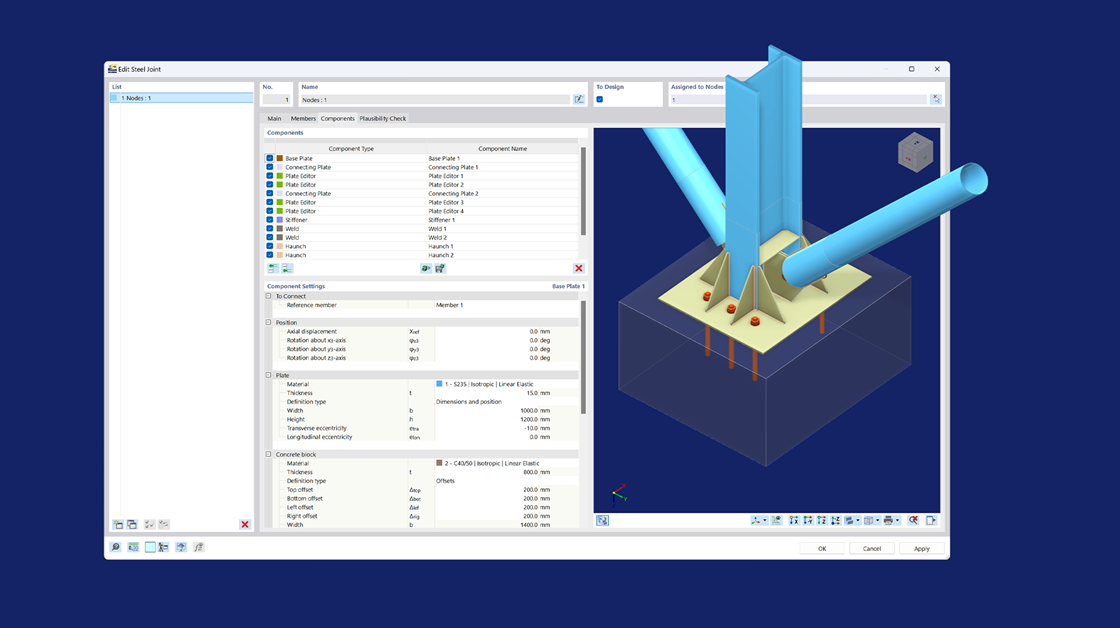

  • Metoda elementów skończonych oparta na komponentach

    Metoda elementów skończonych oparta na komponentach (CBFEM) to precyzyjne i wydajne podejście do projektowania połączeń stalowych, w pełni zgodne z normami EN 1993-1-8 i AISC 360. Zintegrowana z RFEM 6 ułatwia przepływ pracy, umożliwiając przeprowadzanie wszystkich obliczeń konstrukcyjnych w jednej spójnej platformie.

  • Biblioteka połączeń w Dlubal Center

    W Centrum Dlubal znajduje się obszerna biblioteka połączeń dostępnych dla modułu Połączenia stalowe.

    Do tej biblioteki można uzyskać dostęp bezpośrednio w module i przypisać zdefiniowane połączenia do odpowiadających im węzłów. Można również zapisać połączenia zdefiniowane przez użytkownika w bibliotece w Centrum Dlubal.

RFEM 6 analysis of semi-rigid hinges with initial stiffness shown
"RFEM 6 dialog box displaying the steel joint component library."
Steel joints blocks displayed in Dlubal Center software interface.

Analiza stateczności połączeń stalowych

Do analizy stateczności połączeń stalowych wymagane jest rozszerzenie "Stateczność konstrukcji" programu RFEM. Generuje ono dla każdego połączenia specjalny model analityczny i oblicza współczynnik obciążenia krytycznego oraz odpowiednie postacie własne dla wszystkich kombinacji obciążeń. Najniższy współczynnik obciążenia krytycznego jest porównywany z wartością graniczną 15,0 zgodnie z EN 1993-1-1, Rozdział 5, przy czym możliwe są korekty tej wartości. Wyniki są wizualizowane graficznie poprzez postacie własne.

Utworzony model analityczny do analizy stateczności, wraz z wynikami, może być zapisany i używany jako samodzielny model RFEM.

Więcej informacji

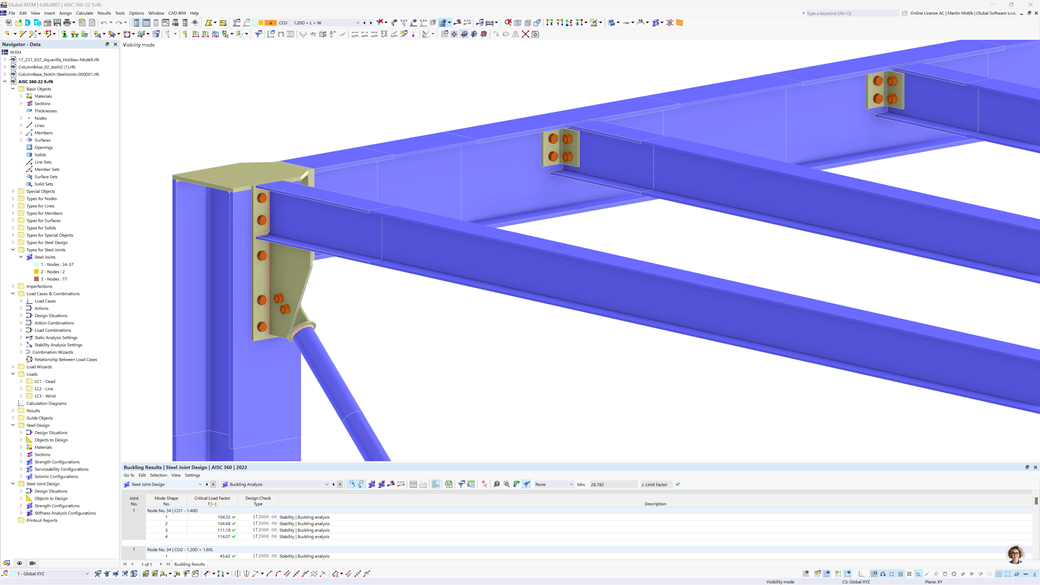

Analiza stateczności

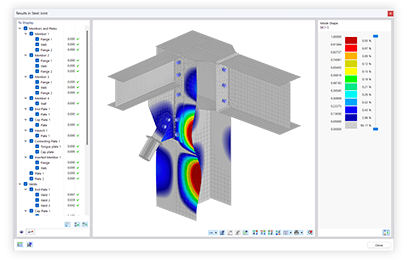

Analiza stateczności na wyboczenie w połączeniu stalowym
Wyniki analizy stateczności: postaci wyboczenia i najniższe współczynniki obciążenia krytycznego połączenia

Śruby sprężane

Śruby sprężane zwiększają wytrzymałość i sztywność połączenia, zapobiegają odkształceniom względnym i poprawiają wytrzymałość na zmęczenie.

W dodatku "Połączenia stalowe" można uwzględnić sprężenie śrub we wszystkich komponentach podczas obliczeń.

Sprężenie można łatwo aktywować w parametrach śrub, zaznaczając odpowiednie pole wyboru. Wpływa to zarówno na obliczenia naprężeń i odkształceń, jak i analizę sztywności.

Więcej informacji

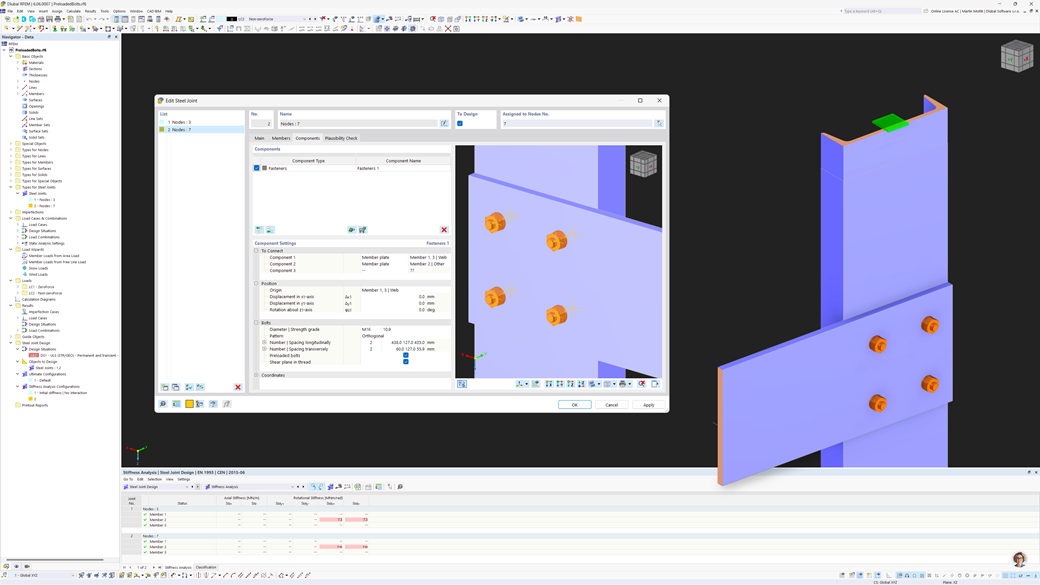

Śruby wstępnie rozciągane | Okno dialogowe
Okno dialogowe "Edytuj połączenie stalowe", zakładka "Komponenty" | Pole wyboru do aktywacji śruby sprężanych

Pobieranie modeli do analizy statyczno-wytrzymałościowej | Rozszerzenie "Połączenia stalowe"

Połączenie stalowe w konstrukcji podsuwnicy

Połączenie stalowe w konstrukcji podsuwnicy

Do konstrukcji belki podsuwnicowej zastosowano połączenie spawane, które jest usztywnione za pomocą ukośnych. Belki nośne w kształcie litery I dla suwnicy oraz krzyżulce w kształcie litery L są zamodelowane jako przekroje złożone.

Wzór 004373 | Króciec w połączeniu nakładkowym ze stężeniem

Połączenie typu sworzeń z płytą z usztywnieniem

Ein mehrstöckiges Stahlgebäude mit stabilem Rahmen widersteht Schwerkraft- und lateralen Lasten. Natomiast w płytach nakładkowych z elementami usztywniającymi można stosować sworznie w punktach przecięcia belek ze słupami.

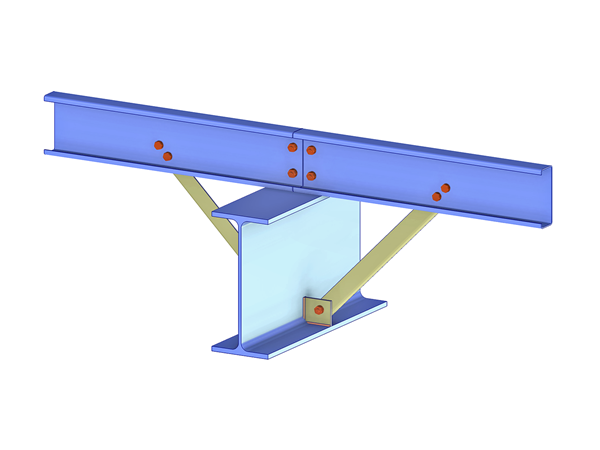

Wzór 004361 | Połączenie typu "fly brace"

Połączenie typu "fly brace"

Krzyżulec jest krótkim ukośnym elementem konstrukcyjnym umieszczonym na niezakotwionym pasie belki lub słupa w celu uniknięcia wyboczenia giętno-skrętnego.

Stalowe połączenie słupa z betonowym fundamentem

Stalowe połączenie słupa z betonowym fundamentem

Model w RFEM stalowego połączenia między słupem typu I z połączonymi krzyżulcami wykonanymi ze stali CHS a betonowym fundamentem słupa.

Inne modele

Obliczanie sztywności początkowych Sj,ini i automatyczne przenoszenie do całej konstrukcji

Sztywność początkowa Sj,ini to kluczowy parametr decydujący o tym, czy połączenie można scharakteryzować jako sztywne, podatne lub przegubowe.

W rozszerzeniu "Połączenia stalowe" można obliczać sztywności początkowe Sj,ini zgodnie z Eurokodem (EN 1993-1-8, 5.2.2) i AISC (AISC 360-16, B3.4), w odniesieniu do sił wewnętrznych N, My i/lub Mz.

Opcjonalne automatyczne przenoszenie sztywności początkowych umożliwia ich bezpośrednie przekazywanie jako sztywności przegubów na końcach prętów do programu RFEM. Następnie cała konstrukcja jest ponownie obliczana, a wynikowe siły wewnętrzne są automatycznie przyjmowane jako obciążenia do obliczeń i projektowania modeli połączeń.

Ten zautomatyzowany proces iteracyjny eliminuje konieczność ręcznego eksportu i importu danych, co zmniejsza nakład pracy i minimalizuje potencjalne źródła błędów.

Więcej informacji

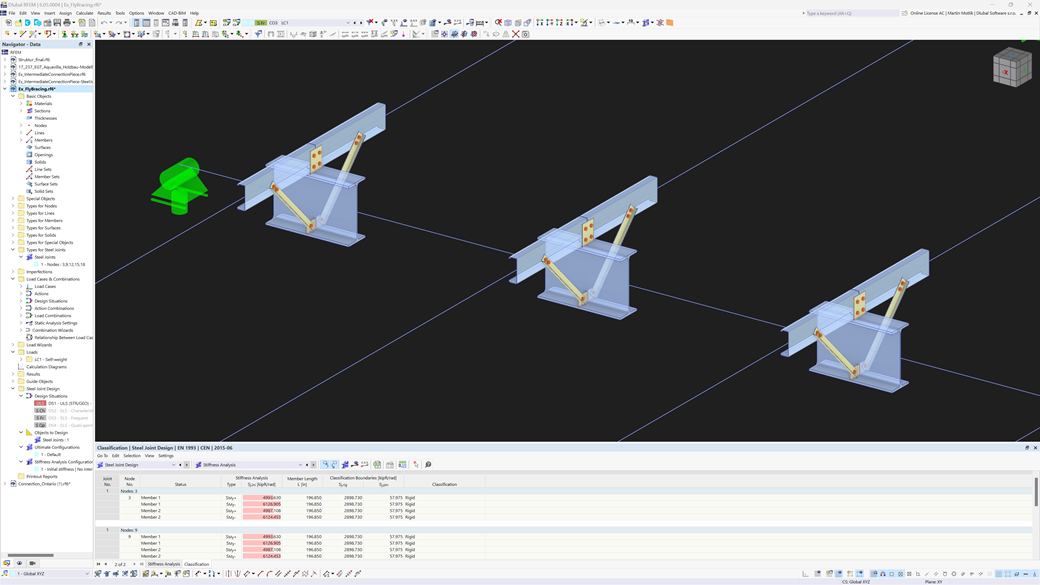

Obliczanie sztywności początkowej Sj,ini

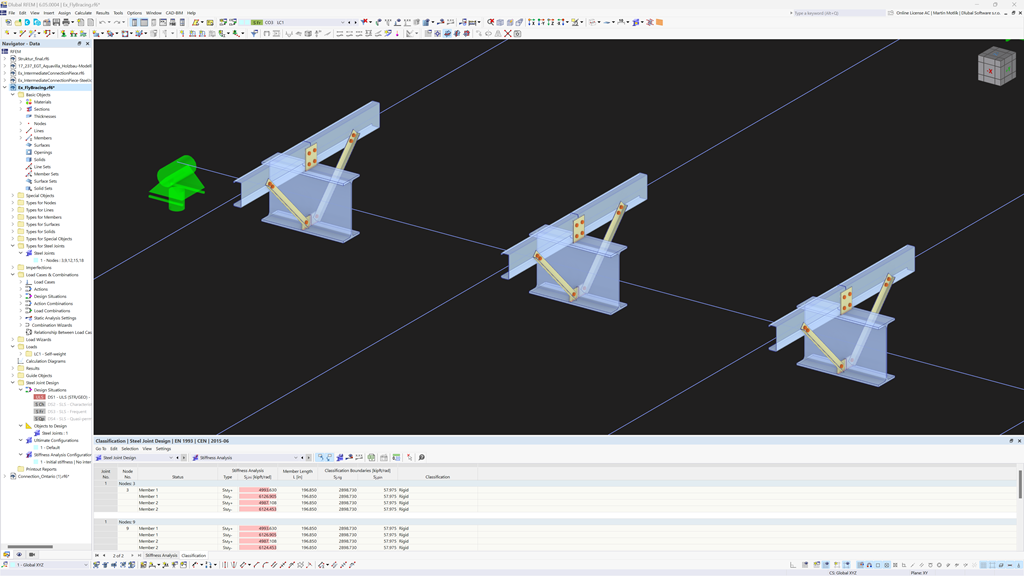

Model z wieloma połączeniami stalowymi | Tabela z obliczonymi sztywnościami początkowymi Sj,ini i klasyfikacją

Spoiny w połączeniach stalowych

Rozszerzenie "Połączenia stalowe" umożliwia definiowanie różnych typów i kształtów spoin, takich jak spoiny pachwinowe i czołowe. Spoiny są realistycznie modelowane w automatycznie generowanym modelu analitycznym. Spoina jest modelowana jako powierzchnia, która jest mimośrodowo połączona po obu stronach z łączonymi blachami (powierzchniami). Powierzchni spoiny przypisano specjalny model materiałowy, opracowany w RFEM specjalnie dla spoin.

Kontrola spoin odbywa się zgodnie z aktualnymi normami, takimi jak Eurokod i AISC.

Więcej informacji

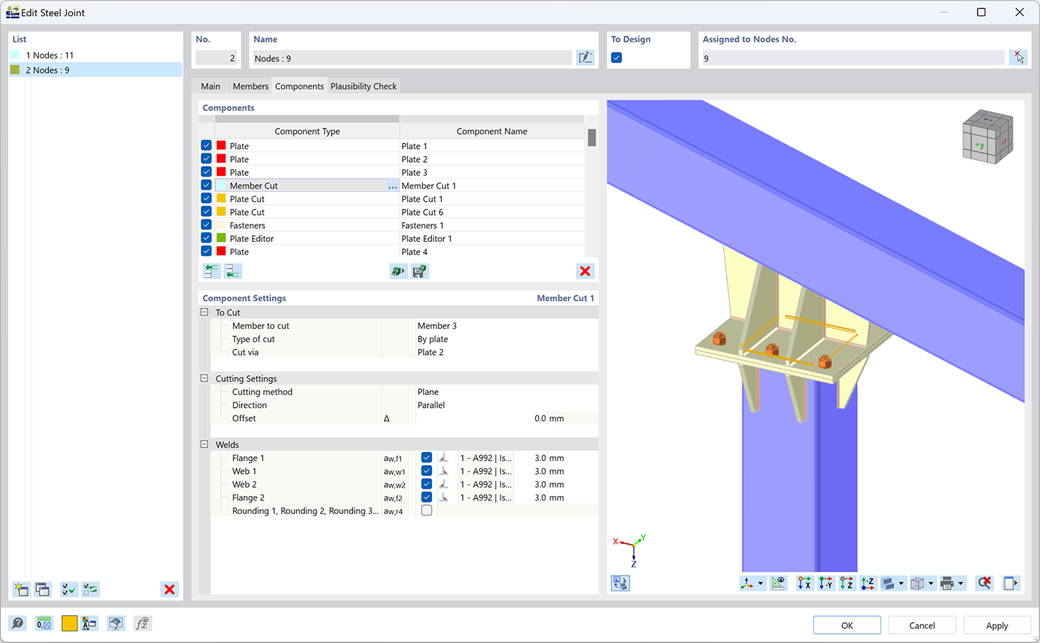

Biblioteka komponentów | Połączenia stalowe
Definiowanie spoin w rozszerzeniu „Połączenia stalowe”

Wymiarowanie połączeń stalowych zgodnie z międzynarodowymi normami

Rozszerzenie „Połączenia stalowe” wykorzystuje normę EN 1993-1-8 (Eurokod 3, wraz z załącznikami krajowymi) oraz amerykańską normę ANSI/AISC 360-22 do wymiarowania połączeń stalowych. Kolejne normy zostaną podane w późniejszym terminie.

Rozszerzenie Połączenia stalowe . obecnie obsługiwane normy

Unia Europejska | Flaga EN 1993-1-8: Eurokod 3: Projektowanie konstrukcji stalowych
PL | Flaga AISC 360-22 (norma amerykańska)
PL | Flaga AISC 360-16 (norma amerykańska)
