Assemblages et connexions en acier selon la MEF

Module complémentaire pour RFEM 6
Assemblages

Assemblages et connexions en acier selon la MEF

Le module complémentaire de RFEM « Assemblages acier » définit de nouvelles normes dans l'analyse des assemblages acier de toutes les formes et types de charge à l'aide de modèles EF et de matériaux spécifiques. La modélisation s’exécute entièrement en arrière-plan, vous permettant ainsi d’un contrôle total via une interface intuitive et conviviale.

Concevez, calculez et vérifiez vos structures en acier et leurs assemblages à l’aide d’un seul logiciel puissant. RFEM, complété par les modules complémentaires Vérification de l’acier et Assemblages acier, permet d’effectuer une vérification précise et conforme aux normes des barres et des assemblages acier selon l’Eurocode et la norme américaine ANSI/AISC 360. Découvrez un processus de vérification transparent et intégré du début à la fin.

Télécharger la version d’essai gratuite

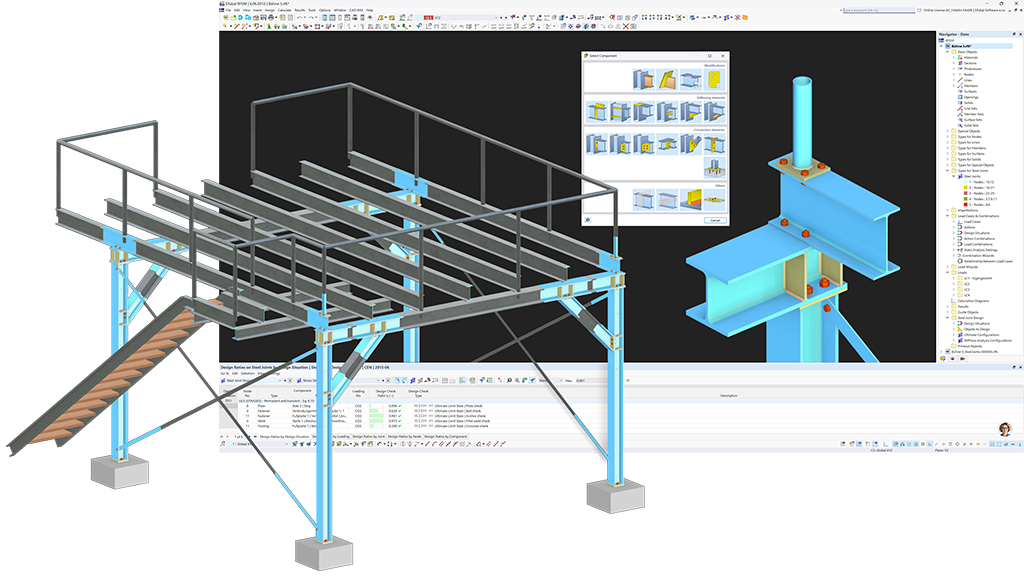

Module complémentaire Assemblages acier | Produit RFEM 6

Subnavigation

Pourquoi utiliser deux logiciels de calcul de structure si un seul suffit ?

Optimisez la conception et la vérification des assemblages acier avec RFEM et son module complémentaire « Assemblages acier ». Cette puissante solution tout-en-un permet d'éviter les importations de données longues et faillibles, telles que l'importation de barres, d'excentrements, et de combinaisons de charges. Bénéficiez de mises à jour automatiques et transparentes de vos calculs à chaque fois qu'un modèle est modifié, efficacement et sans ambiguïté.

Augmentez l'efficacité et la précision de la modélisation et de la vérification des assemblages en acier

Augmentation de l'efficacité : Aucune importation ou exportation de données n'est nécessaire, ce qui vous permet de gagner du temps et d'économiser de l'argent
Mises à jour automatiques en cas de modification de la structure
Transparence maximale grâce à un sous-modèle entièrement visible et personnalisable
Flexibilité maximale grâce à des modèles types personnalisables
Affichage 3D de haute qualité pour des présentations impressionnantes du modèle d'assemblage et des différents assemblages dans le modèle complet
Fonctions de mesure et de dimensionnement précises pour les points des composants d'assemblage

Solution tout-en-un pour les assemblages en acier

Vidéo : Calcul et vérification des assemblages acier selon la méthode des éléments finis

Module complémentaire « Assemblages acier pour RFEM 6 » | Bibliothèque de composants

Connexion de la plaque de base avec des ancrages coulés dans le béton | Résultats des contraintes de contact dans la plaque de base

Assemblages métalliques d'un pont en treillis

RFEM : Assemblages en acier d'un pont en treillis et le modèle EF avec les résultats

Vidéo : Calcul et vérification des assemblages acier selon la méthode des éléments finis

Module complémentaire « Assemblages acier pour RFEM 6 » | Bibliothèque de composants

Connexion de la plaque de base avec des ancrages coulés dans le béton | Résultats des contraintes de contact dans la plaque de base

RFEM : Assemblages en acier d'un pont en treillis et le modèle EF avec les résultats

Vidéo : Calcul et vérification des assemblages acier selon la méthode des éléments finis

Découvrez les avantages de la solution tout-en-un !

Pas besoin d'importer des données complexes à partir de logiciels externes.
Assemblages acier de tous types, forme et chargement.
Mise à jour automatique en cas de modification de la structure et des charges et combinaisons de charges
Un logiciel de calcul de structure cohérent et unifié dans tous les domaines d'application du calcul de structure.
De nombreux modèles types pour les assemblages sont prédéfinis.
Affichage 3D de haute qualité des assemblages, à la fois individuellement et à l'intérieur de l'ensemble de la structure.
Rigidité de rotation : Intégration automatisée des rigidités initiales calculées S_j,ini dans la structure globale.

Aucune boîte noire : une transparence totale avec une vue détaillée des modèles RFEM générés en arrière-plan
Possibilité de séparer le modèle RFEM généré du module complémentaire afin de le modifier et de le calculer individuellement comme un modèle RFEM
Vérification unifiée des assemblages et des barres
Aucun effort interne déséquilibré lors de l'importation de charges à partir de logiciels externes.
Un logiciel complet pour tous les domaines du calcul de structure, soutenu par une équipe expérimentée de plus de 20 ingénieurs support.

Analyse et vérification des assemblages acier selon l’EN 1993-1-8 et l’AISC 360

Le logiciel de Dlubal pour la planification et l’analyse des assemblages en acier établit de nouvelles normes dans les processus d’ingénierie des structures en acier. Il gère tous les types d’assemblages, de formes et de charges, qu'ils soient boulonnés, soudés ou sous forme de plaques d’ancrage en acier. La génération automatique en arrière-plan des modèles EF de RFEM permet des calculs précis et efficaces pour tous les scénarios de rupture nécessaires.

Le module complémentaire « Assemblages acier » prend en charge la vérification détaillée des plaques en acier, des boulons, des soudures, ainsi que des plaques d’ancrage conformément aux normes EN 1993-1-8 et AISC 360, afin de garantir la conformité aux standards internationaux.

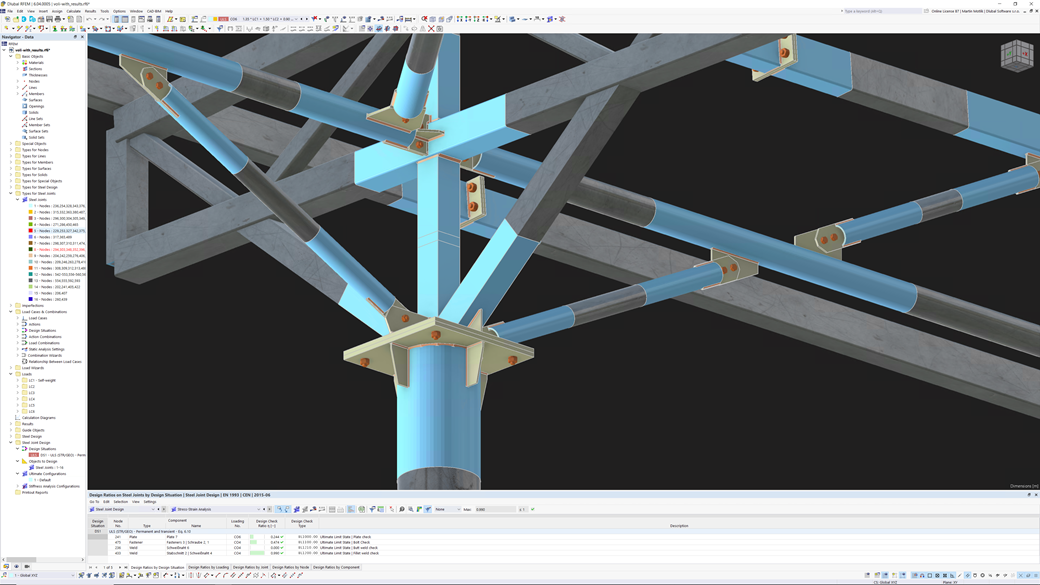

Structure en acier avec plusieurs assemblages, y compris un dégradé de couleurs pour visualiser l’utilisation des vérifications d’un assemblage de plaques

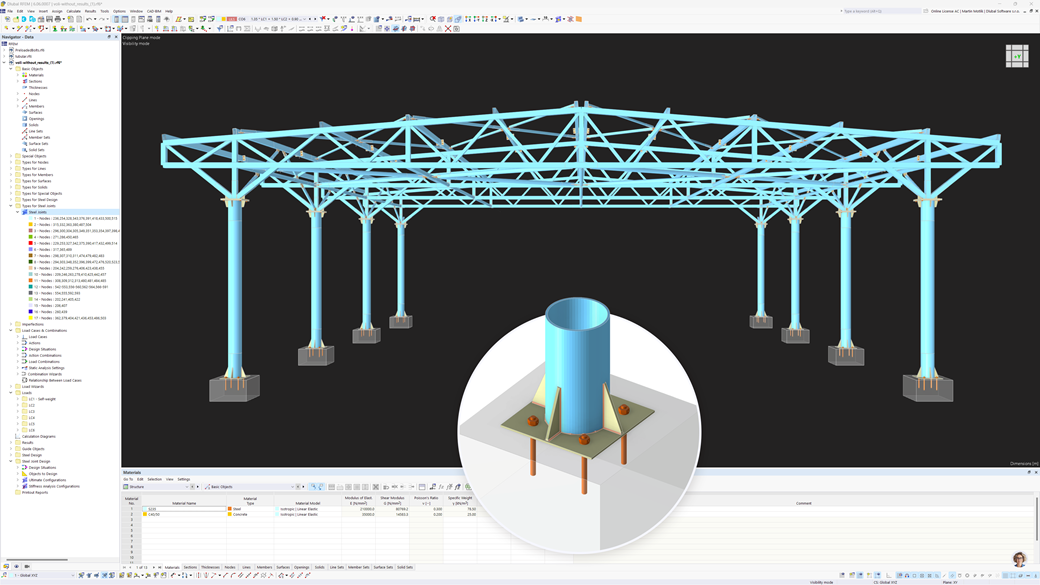

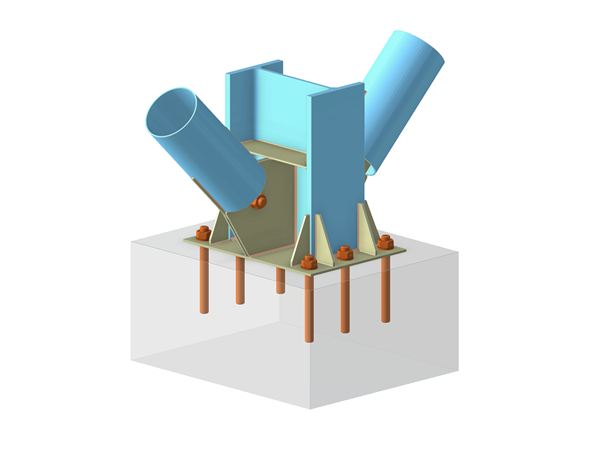

Assemblages de plaques d’assise et blocs de béton pour fondations de poteaux en acier

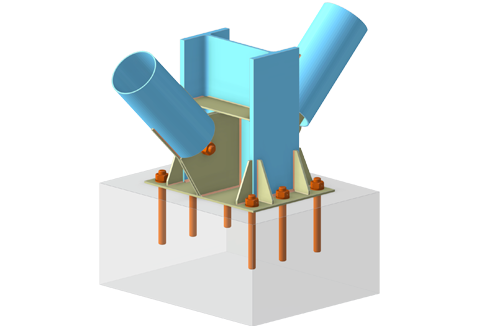

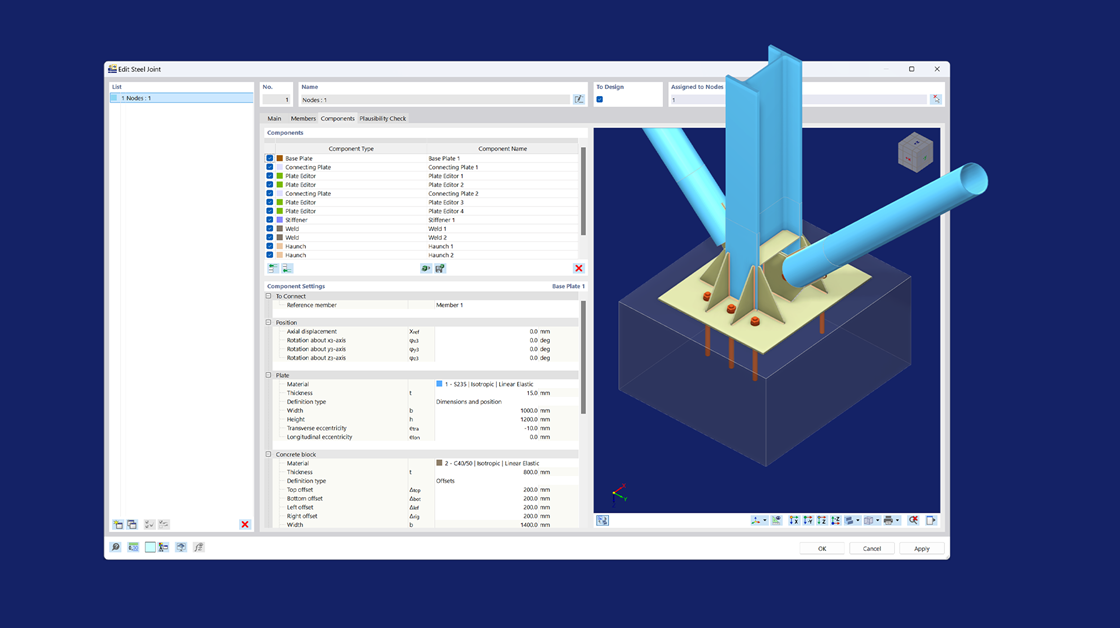

Le composant « Plaque d’assise » connecte la pièce de référence sélectionnée à un bloc de béton. Ce composant permet la définition d’ancrages de différents diamètres et classes avec un maillage orthogonal.

L’assemblage en acier comprend un détail spécialisé dans un modèle partiel qui simule l’interaction entre l’acier et le béton, en tenant compte de l’effet d’ancrage. Les résultats de ce modèle partiel sont utilisés pour dimensionner le bloc de béton (pression de contact entre la platine et son appui non-linéaire) et les ancrages (efforts internes sur les éléments de construction).

Les vérifications sont les suivantes : vérification de l’interaction acier-béton et vérification des ancrages.

Tout-en-un : assemblage de plaques d’assise, de blocs en béton ainsi que d’autres assemblage dans un modèle global

Points clés de l’extension Assemblages acier

Articulations semi-rigides avec analyse de la raideur initiale

Cette nouvelle capacité permet aux ingénieurs de dépasser les hypothèses traditionnelles de connexion rigide ou articulée, offrant un moyen plus précis et flexible de représenter le comportement des assemblages. Grâce à la possibilité de simuler la rigidité des assemblages par une analyse avancée de la rigidité initiale, le processus de conception devient plus réaliste et optimisé, ouvrant la voie à des projets plus sûrs et plus rentables.
Méthode des éléments finis à base de composants

La méthode des éléments finis basée sur les composants (CBFEM) est une approche précise et efficace pour la vérification des assemblages en acier, conforme aux normes EN 1993-1-8 et AISC 360. Intégrée dans RFEM 6, elle rationalise les flux de travail en permettant de réaliser toutes les vérifications de structure dans une seule et même plateforme.
Bibliothèque des assemblages dans Dlubal Center
Le Dlubal Center dispose d'une vaste bibliothèque de liaisons pour l'extension Assemblages en acier.

Vous pouvez accéder directement à cette bibliothèque depuis l'extension et attribuer les assemblages prédéfinis aux nœuds correspondants. Vous pouvez également enregistrer des assemblages définis par l’utilisateur dans la bibliothèque du Dlubal Center.
- Découvrez la bibliothèque d'assemblages dans le Dlubal Center

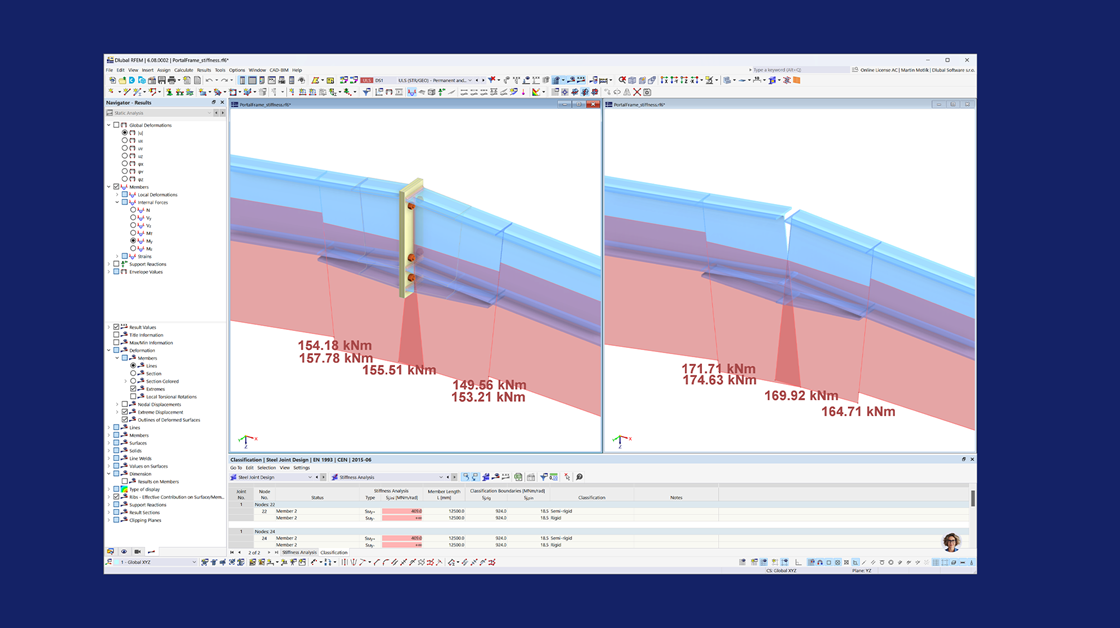

Analyse des articulations semi-rigides avec rigidité initiale dans RFEM 6

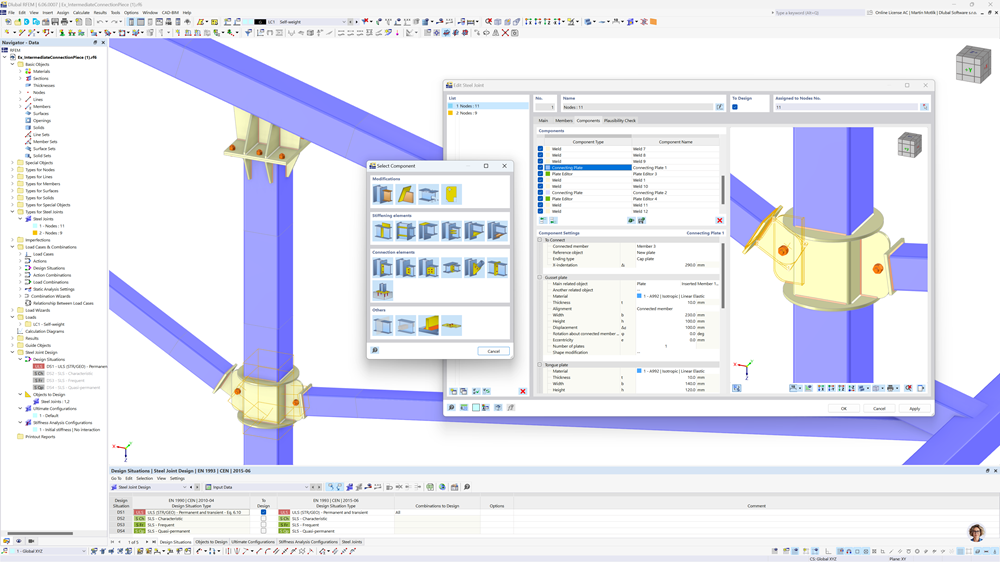

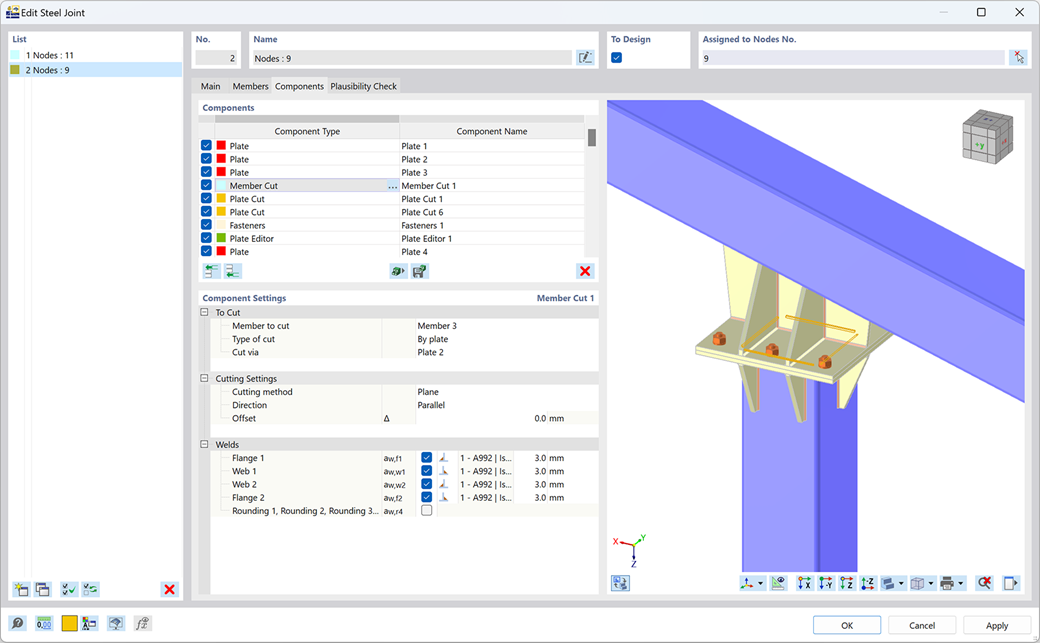

"RFEM 6 dialog box displaying the steel joint component library."

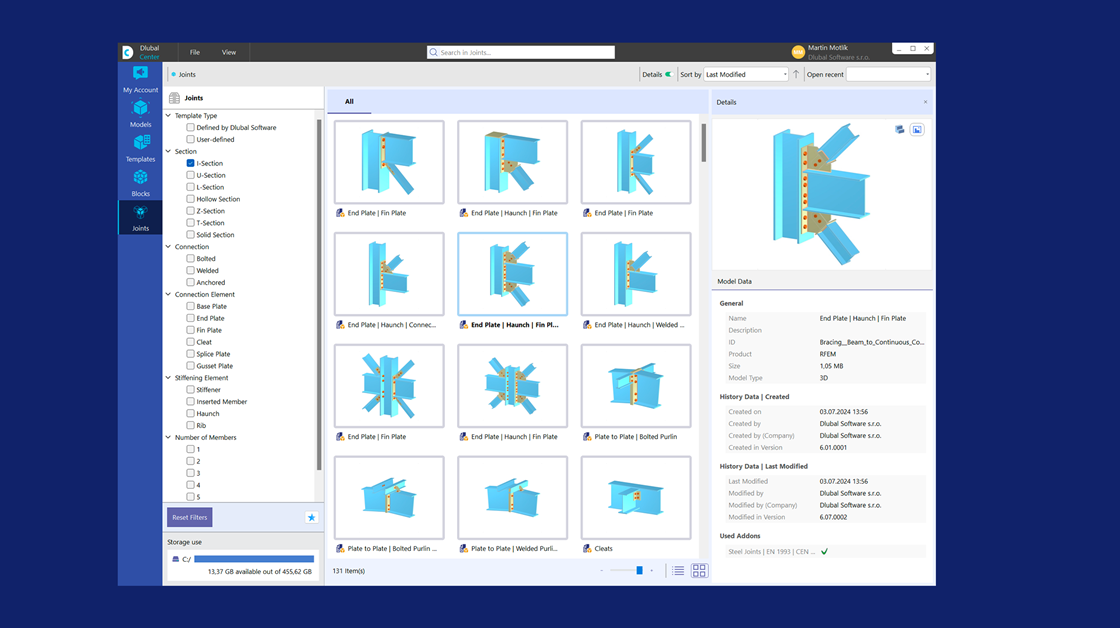

Steel joints blocks displayed in Dlubal Center software interface.

Analyse de la stabilité des assemblages en acier

Le module complémentaire « Stabilité de la structure » pour RFEM est nécessaire pour l’analyse de la stabilité des assemblages en acier. Il génère un modèle de calcul spécifique pour chaque assemblage et calcule le facteur de charge de flambement ainsi que les modes propres pertinents pour toutes les combinaisons de charges. Le facteur de charge de flambement le plus faible est comparé à la valeur limite de 15,0 conformément à l’EN 1993-1-1, section 5, avec la possibilité d’ajuster cette valeur. Les résultats sont visualisés graphiquement par les modes propres.

Le modèle de calcul créé pour l’analyse de stabilité peut être enregistré et utilisé comme modèle RFEM autonome, y compris avec résultats.

Module complémentaire « Stabilité de la structure pour RFEM 6 »

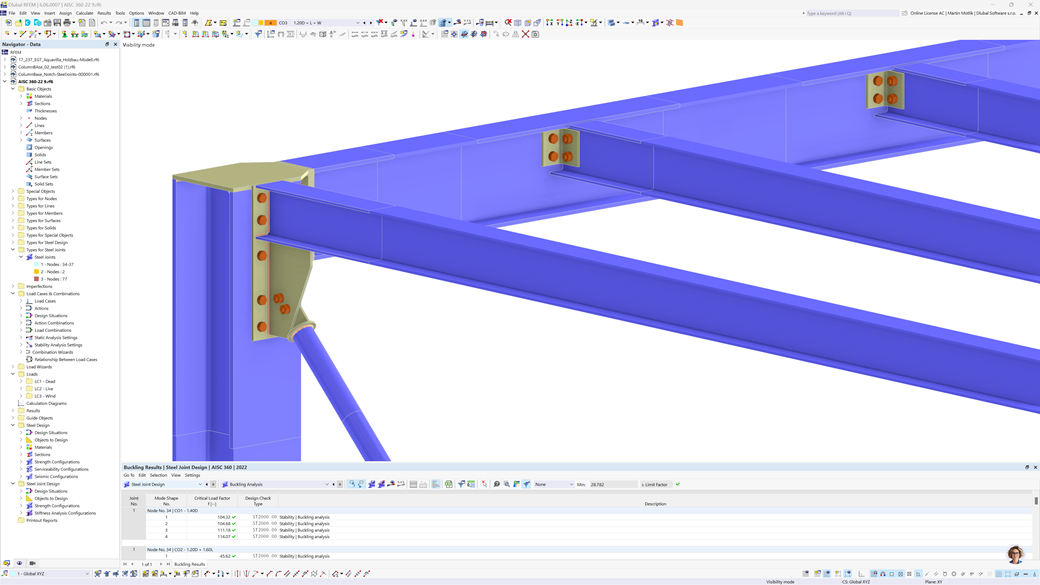

Résultats de l’analyse de stabilité : panneaux de flambement et premiers facteurs de charge critique de l’assemblage

Boulons précontraints

Les boulons précontraints augmentent la résistance et la rigidité de l’assemblage, empêchent les déformations relatives et améliorent la résistance à la fatigue.

Le module complémentaire « Assemblages en acier », vous avez la possibilité de prendre en compte la précontrainte des boulons dans tous les composants lors du calcul.

La précontrainte peut être facilement activée dans les paramètres de boulon via une case à cocher. Cela influence à la fois le calcul contrainte-déformation et l’analyse de rigidité.

Vidéo explicative : Boulons précontraints pour les assemblages acier

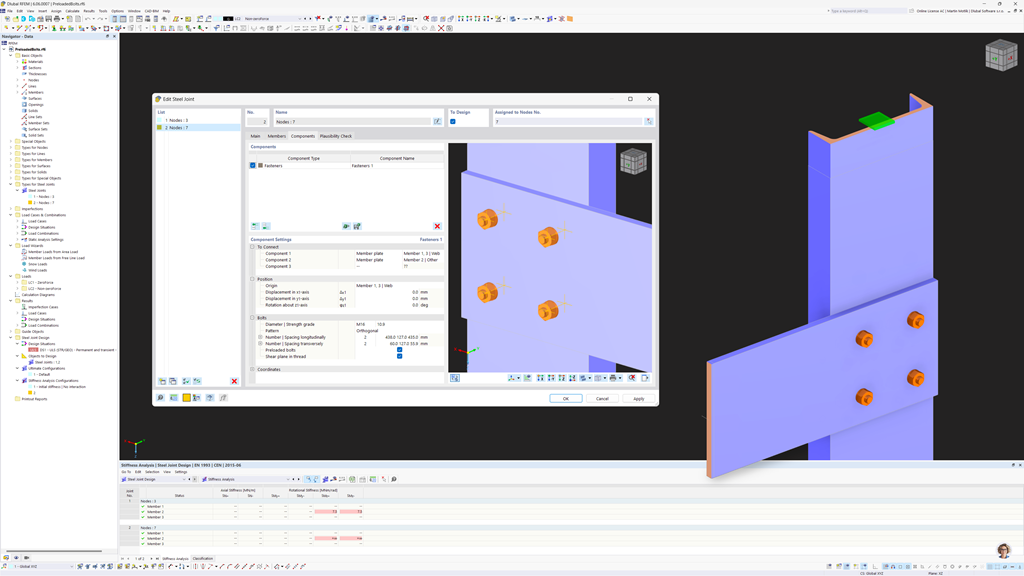

Boîte de dialogue « Modification de l'assemblage acier », Onglet « Composants » | Case à cocher pour l’activation des boulons précontraints

Modèles à télécharger | Module complémentaire « Assemblages acier »

Assemblage acier pour chemin de roulement

Un assemblage soudé est utilisé pour la structure du chemin de roulement, qui est rigidifié par des diagonales. Les poutres en I porteuses de charge pour la grue et les diagonales en L sont modélisées sous forme de sections composées.

Modèle 004373 | Assemblage d'un tronçon dans une éclisse avec contreventement

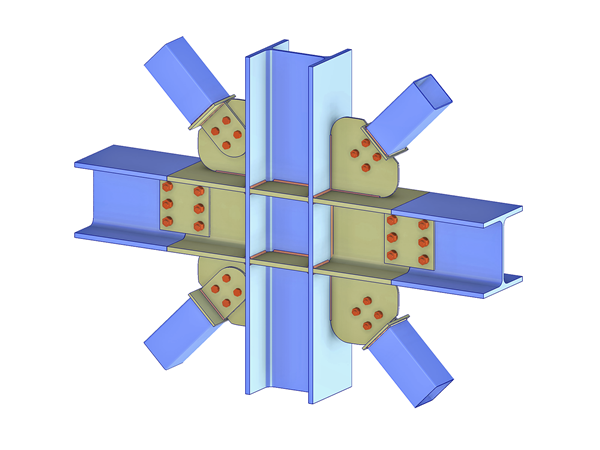

Tronçon dans l'assemblage de plaque avec raidisseurs

Ein mehrstöckiges Stahlgebäude mit stabilem Rahmen widersteht Schwerkraft- und lateralen Lasten. Cependant, des tronçons dans des plaques avec raidisseurs peuvent être utilisés aux points d'intersection des poutres et des poteaux.

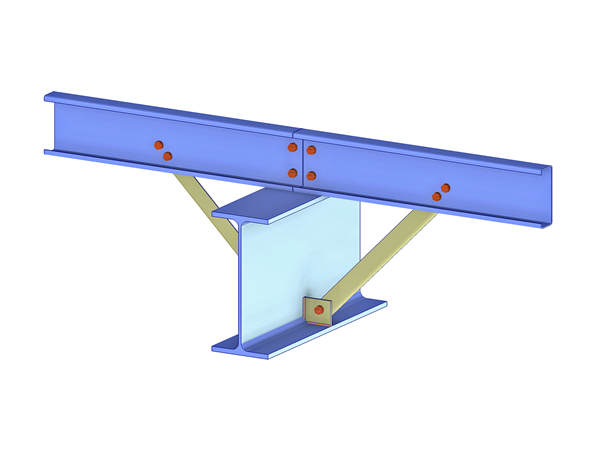

Assemblage avec bracons

Un contreventement rapide est un composant structural disposé sur une semelle non ancrée d'une poutre ou d'un poteau afin d'éviter le déversement.

Assemblage en acier d'un poteau à une fondation en béton

Modèle RFEM d'un assemblage en acier entre un poteau de type I avec diagonales connectées en acier CHS et une fondation de poteau en béton.

Autres modèles

Calculer la rigidité au initiale S_j,ini et transférer automatiquement dans la structure complète

La rigidité initiale S_j,ini est un paramètre crucial pour évaluer si un assemblage peut être caractérisé comme rigide, semi-rigide ou articulé.

Le module complémentaire « Assemblages acier », vous permet de déterminer les rigidités initiales S_j,ini selon l’Eurocode (EN 1993-1-8 section 5.2.2) et l’AISC (AISC 360-16 Cl. B3.4), selon les efforts internes N, M_y et/ou M_z.

La transmission automatique optionnelle des rigidités initiales permet leur envoi direct en tant que rigidités d’articulation de barre dans RFEM. Ensuite, la structure globale est recalculée et les efforts internes résultants sont automatiquement transférés en tant que charges dans le calcul et la vérification des modèles d’assemblage.

Ce processus d’itération automatisé élimine la nécessité d'importer et d’exporter manuellement les données, ce qui réduit la charge de travail et minimise les sources potentielles d’erreurs.

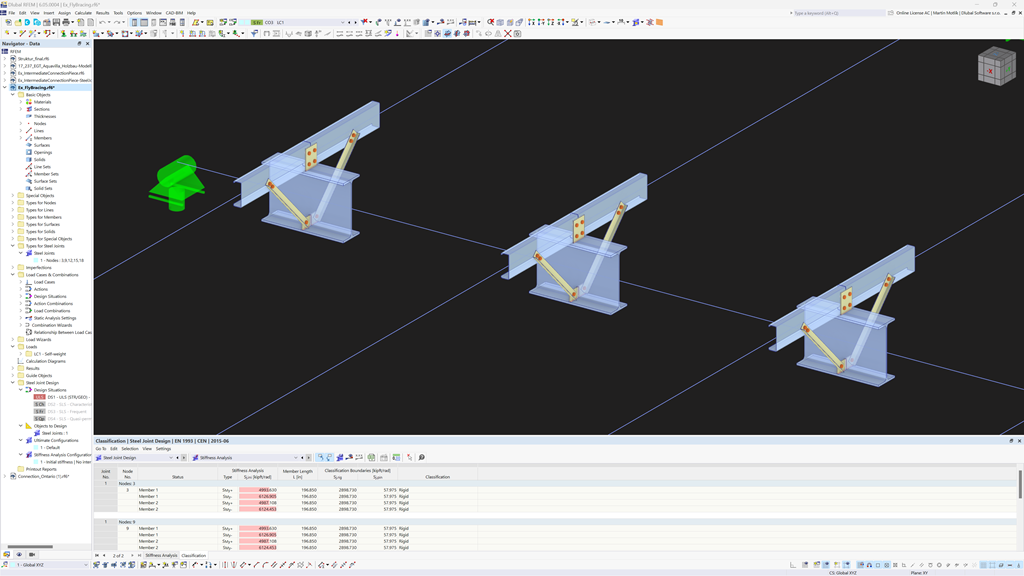

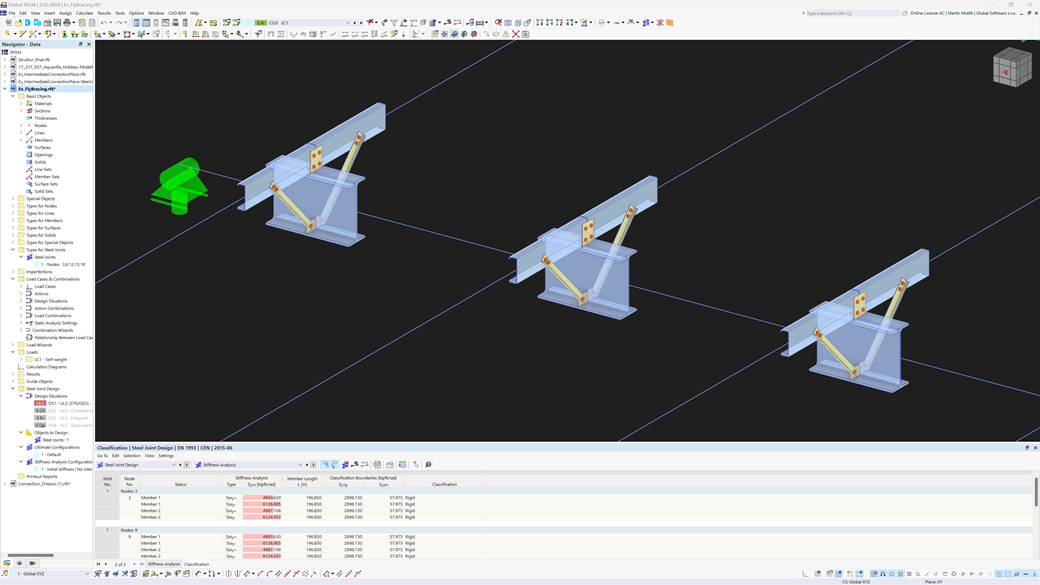

Modèle avec plusieurs assemblages en acier | Tableau avec rigidité initiale calculée S_j,ini et classification

Soudures dans les assemblages en acier

Le module complémentaire « Assemblages acier » permet de définir différents types et géométries de soudures, telles que les soudures d’angle et bout à bout. Les soudures sont modélisées dans le modèle d’analyse généré automatiquement de manière réaliste. Une soudure est modélisée comme une surface connectée de part et d'autre de manière excentrique aux tôles (surfaces) à assembler. Un modèle de matériau plastique spécial, développé dans RFEM pour les soudures, est attribué à cette surface de soudure.

La vérification des soudures est effectuée selon des normes actuelles telles que l’Eurocode et l’AISC.

Vidéo explicative

Définition des soudures dans le module complémentaire « Assemblages acier »

Le module complémentaire « Assemblages acier » utilise la norme EN 1993-1-8 (Eurocode 3, y compris les annexes nationales) et la norme américaine ANSI/AISC 360-22 pour la vérification des assemblages en acier. D'autres normes suivront.

EN 1993-1-8 : Eurocode 3 : Vérification de l'acier

AISC 360-22 (norme américaine)
