Software pro analýzu napětí v potrubních systémech

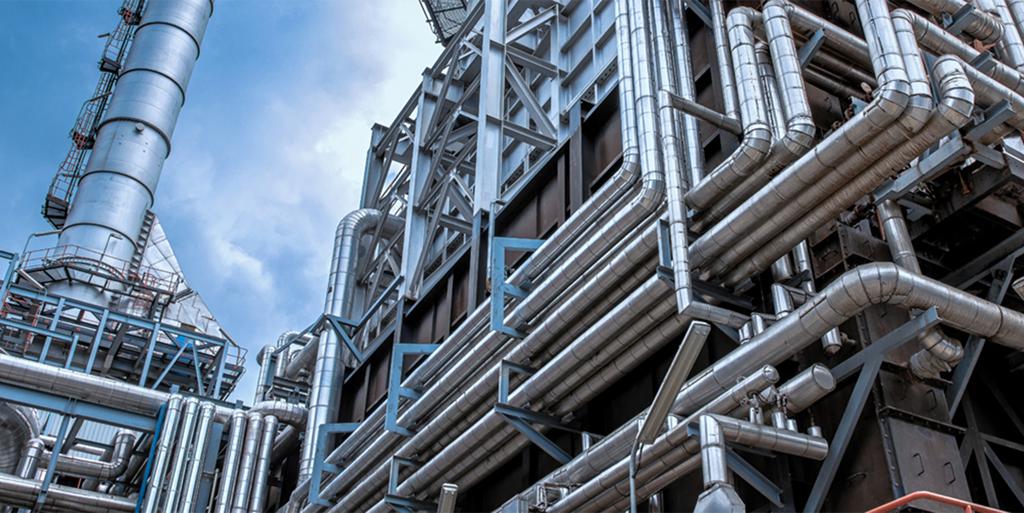

Statické výpočty a navrhování potrubních systémů

Program RFEM nabízí přídavné moduly RF‑PIPING a RF‑PIPING Design pro modelování a posuzování potrubí.

Analýza potrubí může být provedena pro celý potrubní systém v interakci s jeho podpůrnou konstrukcí. Díky tomu je možné uvažovat vliv poddajnosti podpůrné konstrukce na potrubní systém a provést tak opravdu realistické posouzení potrubí.

  • Statické výpočty a navrhování potrubních systémů
  • Software Dlubal pro modelování a navrhování potrubí
  • Software Dlubal pro modelování a navrhování potrubí
  • Software Dlubal pro modelování a navrhování potrubí
  • Software Dlubal pro modelování a navrhování potrubí

Statické výpočty 2D a 3D konstrukcí metodou konečných prvků (MKP)

MKP program RFEM pro statické výpočty tvoří základ modulárního programového systému. RFEM slouží k zadávání konstrukcí, materiálů a zatížení pro rovinné a prostorové konstrukční systémy, které se skládají z desek, stěn, skořepin a prutů (nosníků). Zároveň umožňuje vytváření smíšených konstrukcí a modelování těles a kontaktních prvků.

Simulace větru a generování zatížení větrem

Pro složité tvary modelů doporučujeme samostatný program RWIND Simulation. Tento program slouží k simulaci obtékání celých konstrukcí vzdušným proudem v digitálním větrném tunelu.

Vygenerovaná zatížení větrem, která na dané objekty působí, lze importovat do programu RFEM nebo RSTAB.

Modelování potrubních systémů

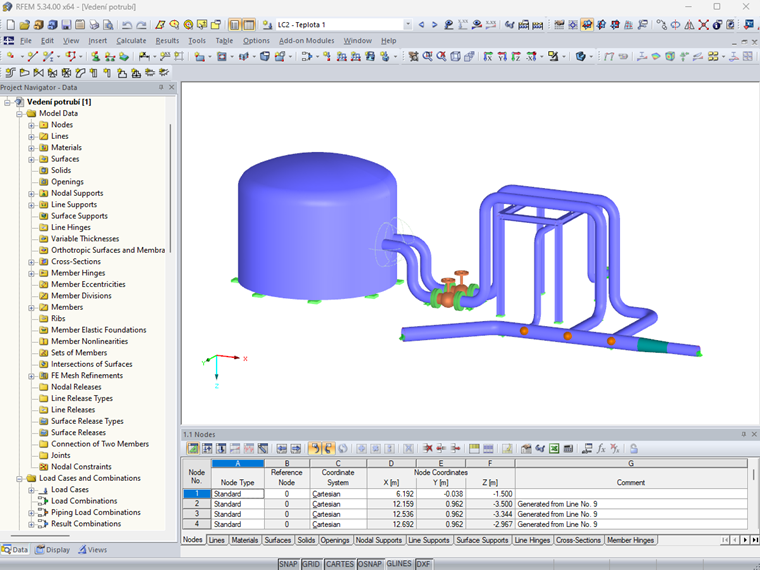

Modul RF‑PIPING se používá pro modelování potrubních systémů a zadávání jejich zatížení v souladu s normami.

Zadávat lze specifické prvky jako ventily, redukce, tvarovky, příruby, T-kusy, kompenzátory a jiné potrubní prvky. Analyzovat lze celý potrubní systém v interakci s podpůrnou konstrukcí.

Posouzení potrubí

Přídavný modul RF‑PIPING Design porovnává existující napětí v potrubí s dovolenými napětími podle norem EN 13480‑3, ASME B31.1 a ASME B31.3.

Dynamická analýza

Pro dynamickou analýzu potrubních systémů máme k dispozici různé přídavné moduly pro stanovení vlastního kmitání a vlastních tvarů, pro analýzu buzeného kmitání a generování náhradních seizmických zatížení.

Rozhraní pro výměnu dat

Programy společnosti Dlubal Software umožňují hladce uplatňovat při projektování principy informačního modelování budov (BIM). Pro výměnu dat z příslušných digitálních modelů stavby s programy RFEM nebo RSTAB lze použít některá z mnoha různých rozhraní.
