Análise de espectro de resposta
e análise de carga equivalente

Também precisa do módulo Análise modal. É este que determina as frequências naturais, as formas modais e as massas modais efetivas que a análise do espectro de resposta depois dimensiona e sobrepõe. Os dois módulos geralmente são adquiridos juntos e o caso de carga da análise modal é criado na mesma caixa de diálogo onde é o caso de carga sísmico.

Muito provavelmente, sim. A EN 1998-1 tem mais de 25 anexos nacionais e existem implementações separadas para ASCE 7, IBC, NBC, NTC, NTC CDMX, CFE Sismo, CIRSOC 103, NSR-10, NCh 433, NCSE, NPR 9998, P 100-1, SANS 10160-4, SBC 301, TBEC, IS 1893, GB 50011, SIA 261, AS 1170.4, DIN 4149 e DTR-BC 2-48. A lista completa de todas as edições está disponível na página de normas.

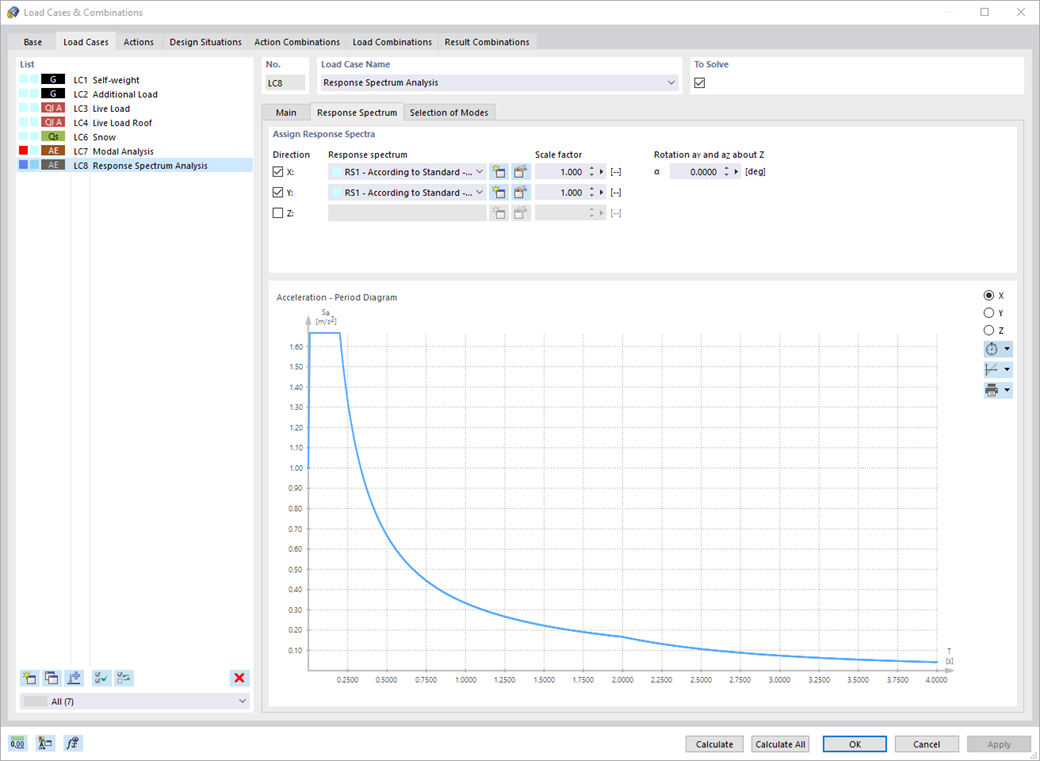

Sim, pode. Além dos espectros padrão, pode inserir um espectro definido pelo utilizador ponto a ponto, ou gerá-lo a partir de um acelerograma. O módulo inclui uma biblioteca de sismos registados, e pode importar os seus próprios registos de aceleração.

Sim, são. O programa utiliza o assistente de combinações para criar a situação de dimensionamento sísmico e as combinações de resultados associadas que estão disponíveis nos módulos de dimensionamento de betão, aço, madeira e alumínio. Não é necessário reconstruir manualmente as combinações sísmicas.

Sim, com o módulo Modelo do edifício. Depois de definir os pisos, os resultados sísmicos são apresentados para cada piso, incluindo o centro de massa, o centro de rigidez, a força de corte, os deslocamentos, os deslocamentos entre pisos e os coeficientes de sensibilidade. Estas informações também são utilizadas para verificar os limites de deslocamento entre pisos e determinar a necessidade de uma análise de segunda ordem.

Sim. Tanto o RFEM 6 como o RSTAB 9 dispõem da análise do espectro de resposta, com as mesmas normas e regras de combinação. O RFEM 6 também suporta modelos de superfície e modelos de sólido, o que é importante para edifícios com paredes de cisalhamento e estruturas de placas. Atualmente, a Análise por Carga Equivalente está disponível apenas no RFEM 6.

Não, depois de selecionar uma norma sísmica nos dados-base do modelo, as caixas de diálogo de entrada adaptam-se a ela e o programa propõe os parâmetros exigidos por essa norma. Você insere os valores do seu relatório sísmico ou anexo nacional. No entanto, a interpretação dos resultados ainda requer julgamento de engenharia. Os artigos técnicos abaixo fornecem exemplos completos.

Estão hoje disponíveis métodos multimodais, incluindo a análise de espectro de resposta e a análise de carga equivalente com base em formas próprias. Procedimentos simplificados, como o procedimento da força lateral equivalente e o método de força lateral segundo a EN 1998-1, ASCE 7 e NBC, estão em desenvolvimento e serão incluídos no mesmo módulo.
