Эффект подпирания в соединениях стальной плиты

🔩 Эффект подвешивания в соединениях стальной плиты

📚 Гибкость опорной плиты может привести к деформациям, которые увеличивают растяжение, приложенное к анкерам. Углы опорной плиты могут прижиматься к бетону, вызывая дополнительные опорные усилия, которые, в свою очередь, приводят к увеличению растягивающей силы в анкерах.

💡 Ключевым фактором, влияющим на величину опорных усилий, является толщина опорной плиты. Более толстая плита основания может значительно уменьшить эффект опоры, что приведет к более эффективному расчету соединения.

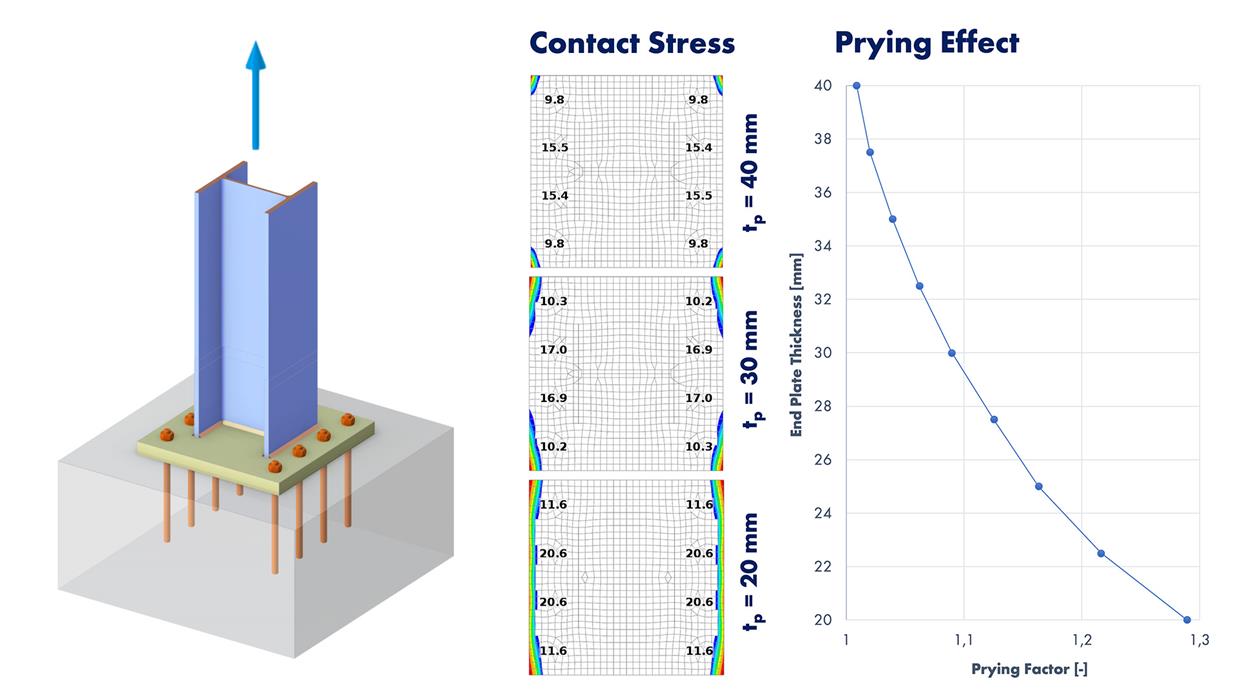

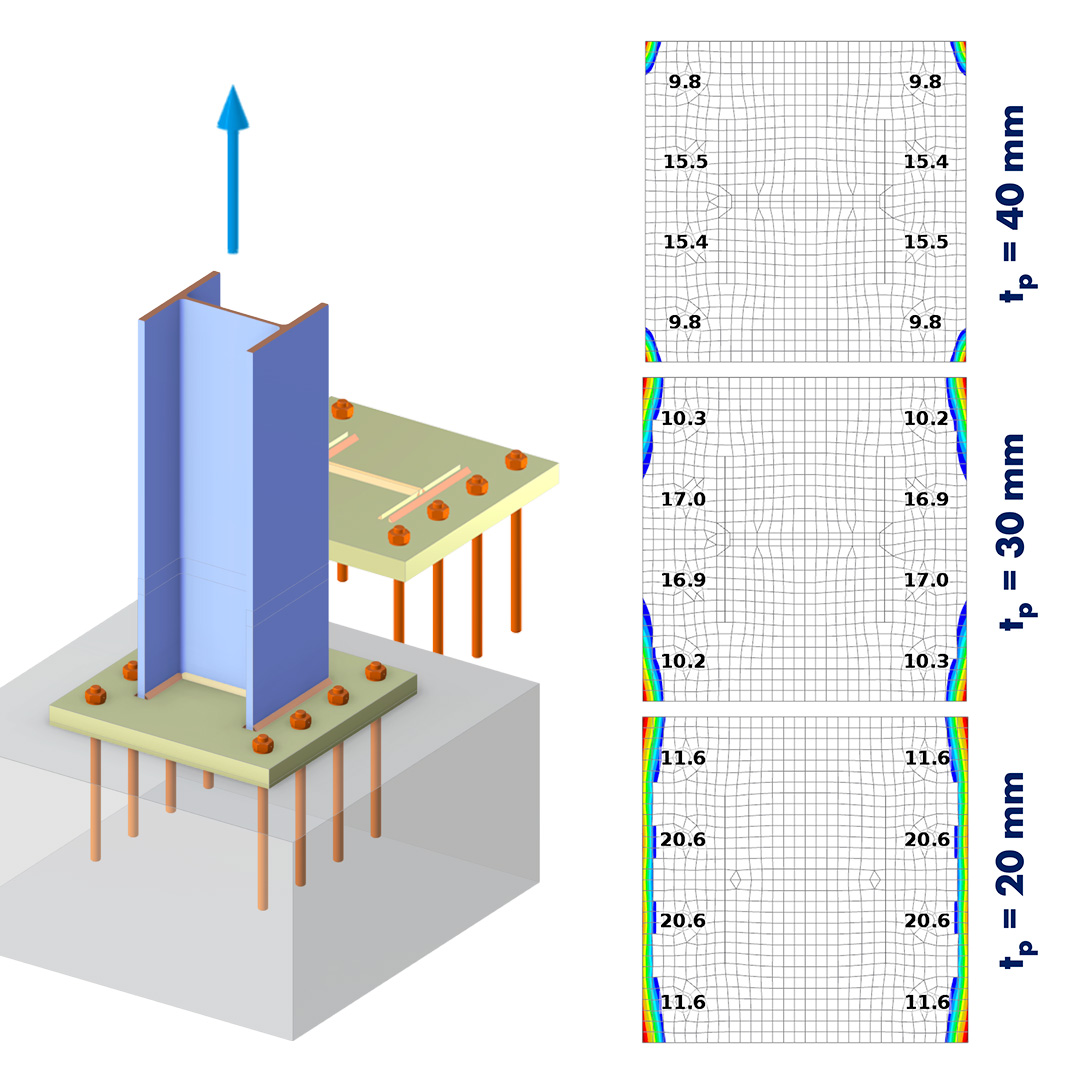

В примере 👇 графически представлена взаимосвязь между толщиной опорной плиты и эффектом опоры 📊. Коэффициент опоры рассматривается как отношение общих растягивающих сил во всех анкерах к приложенной нагрузке. Для выбранных толщин также показано контактное напряжение в сжатых углах опорной плиты.



;
