底板钢连接中的撬效应

🔩 底板钢结构连接中的撬效应

👘 底板的柔性会导致变形,从而增加施加在锚固件上的拉力。 底板的角部会受到混凝土的压力,从而产生额外的撬力,这又会导致锚固件中的拉力增加。

👠 影响撬力大小的一个关键因素是撬力。 加厚的底板可以显着降低撬力,从而提高连接设计的效率。

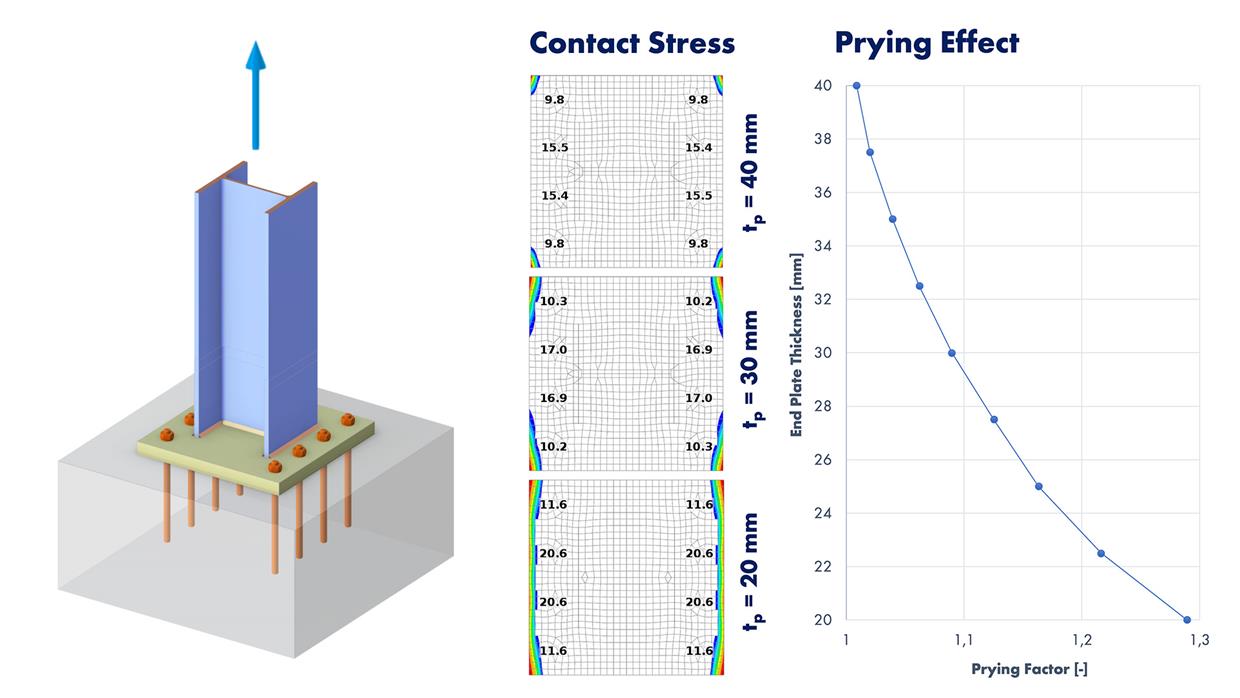

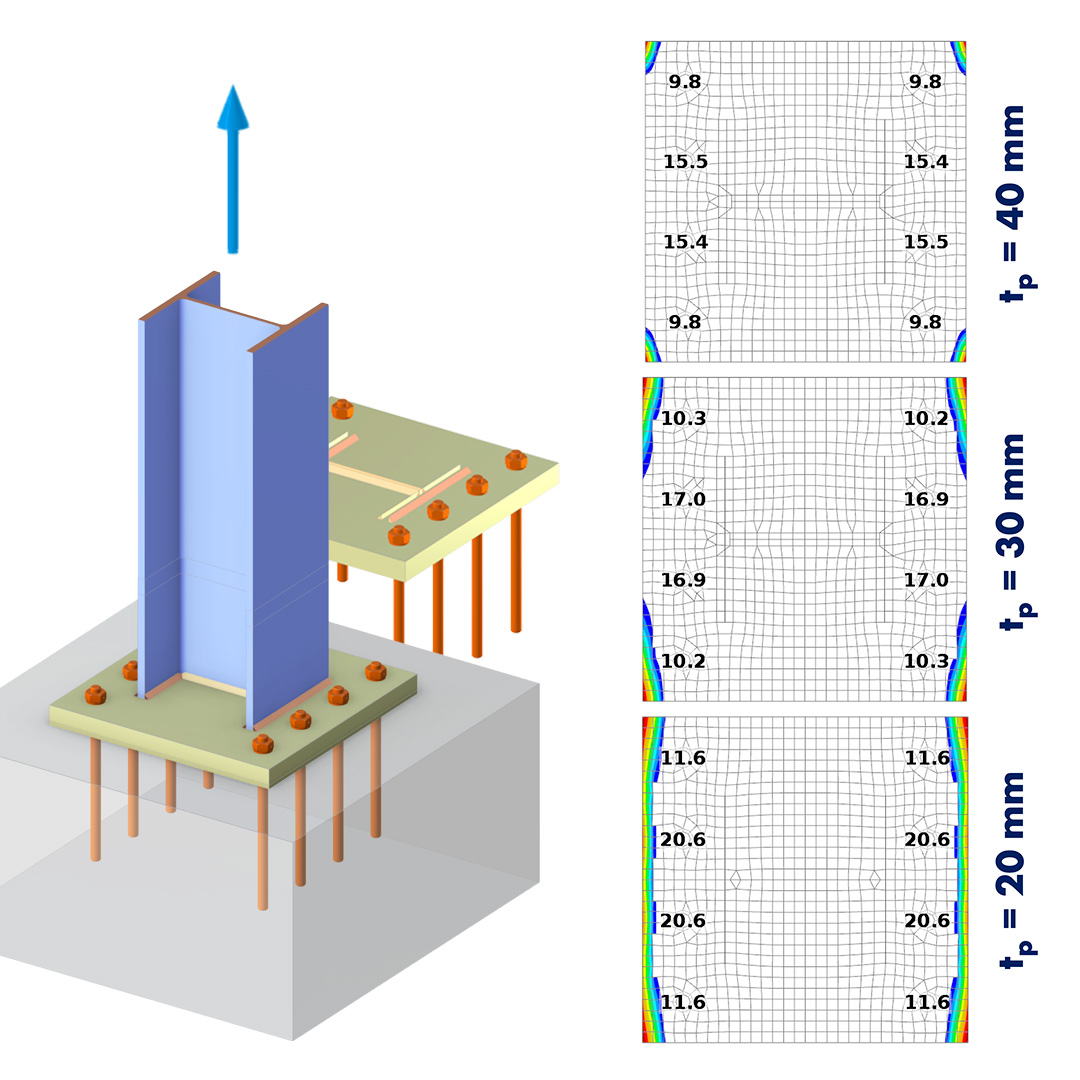

示例 ↓ 中展示了撬装效应底板厚度和撬装效应之间的关系👘。 撬系数为所有锚固件的总拉力与作用的荷载的比值。 表格中还会显示所选厚度情况下的受压底板拐角处的接触应力。
