Effetto leva nei collegamenti in acciaio della piastra di base

🔩 Effetto leva nei collegamenti in acciaio della piastra di base

📚 La flessibilità della piastra di base può portare a deformazioni che aumentano la trazione applicata agli ancoraggi. Gli angoli della piastra di base possono comprimersi contro il calcestruzzo, inducendo ulteriori forze di leva che, a loro volta, portano ad un aumento della forza di trazione negli ancoraggi.

💡 Un fattore chiave che influenza l'entità delle forze di leva è lo spessore della piastra di base. Una piastra di base più spessa può ridurre significativamente l'effetto leva, contribuendo a una progettazione del collegamento più efficace.

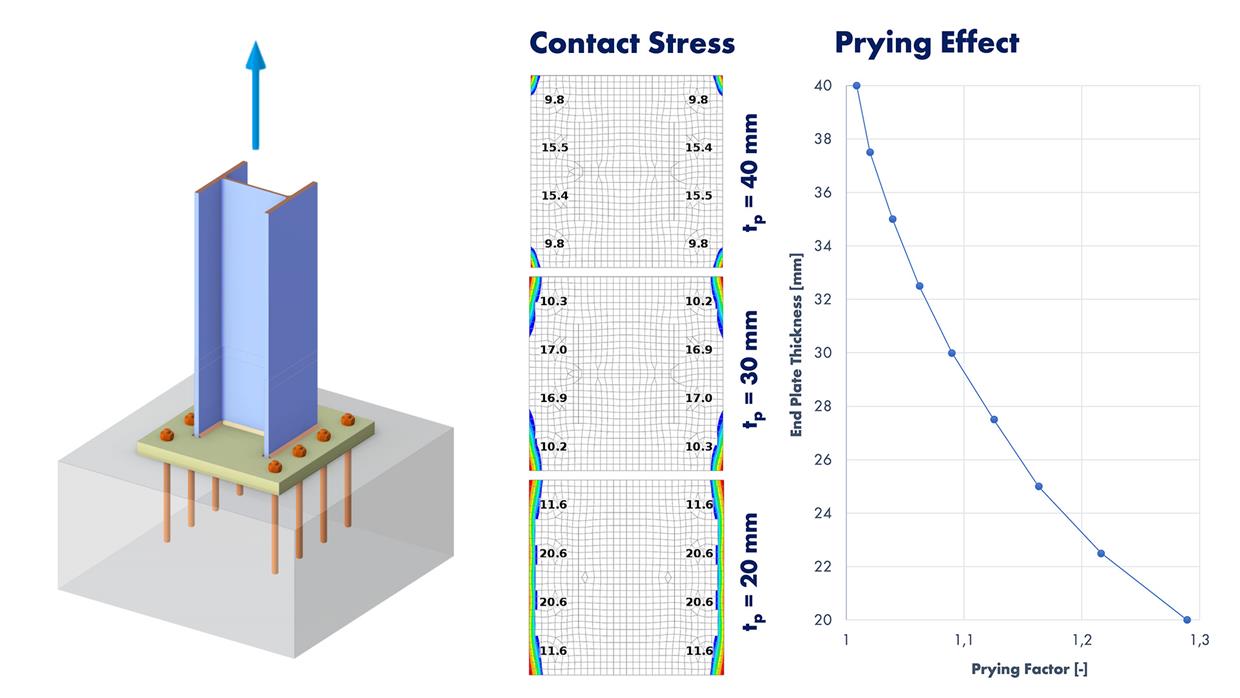

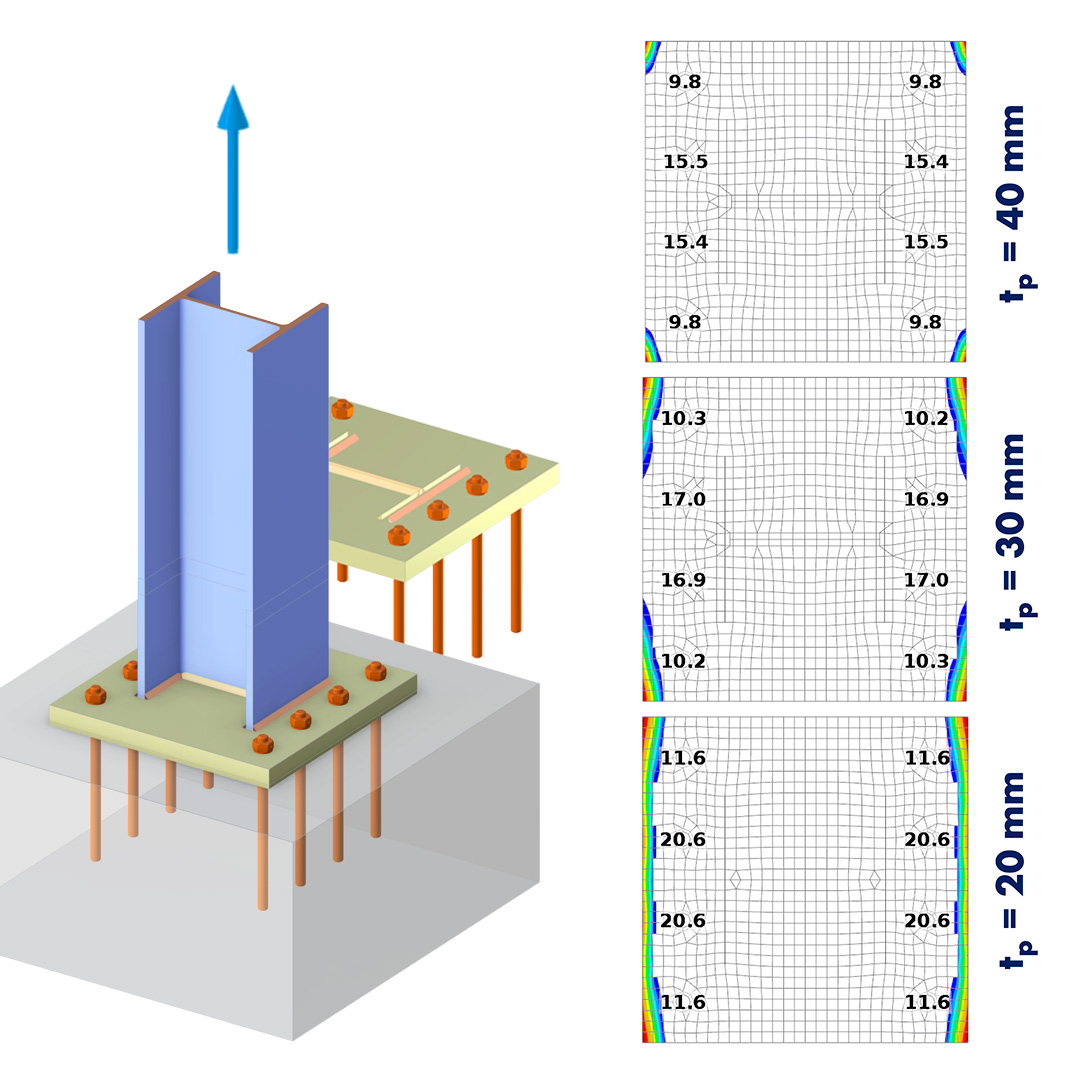

Nell'esempio 👇, la relazione tra lo spessore della piastra di base e l'effetto di leva è presentata graficamente 📊. Il coefficiente di leva è considerato come il rapporto tra le forze di trazione totali in tutti gli ancoraggi e il carico applicato. Per gli spessori selezionati, viene mostrata anche la tensione di contatto negli angoli della piastra di base compressa.
