Efecto de palanca en conexiones de acero de placa base

🔩 Efecto de palanca en conexiones de acero de placa base

📚 La flexibilidad de la placa base puede dar lugar a deformaciones que aumenten la tracción aplicada a los anclajes. Las esquinas de la placa base pueden comprimirse contra el hormigón, induciendo fuerzas de palanca adicionales que, a su vez, conducen a un aumento en la fuerza de tracción en los anclajes.

💡 Un factor clave que influye en la magnitud de las fuerzas de palanca es el espesor de la placa base. Una placa base más gruesa puede reducir significativamente el efecto de palanca, contribuyendo a un diseño de la conexión más eficiente.

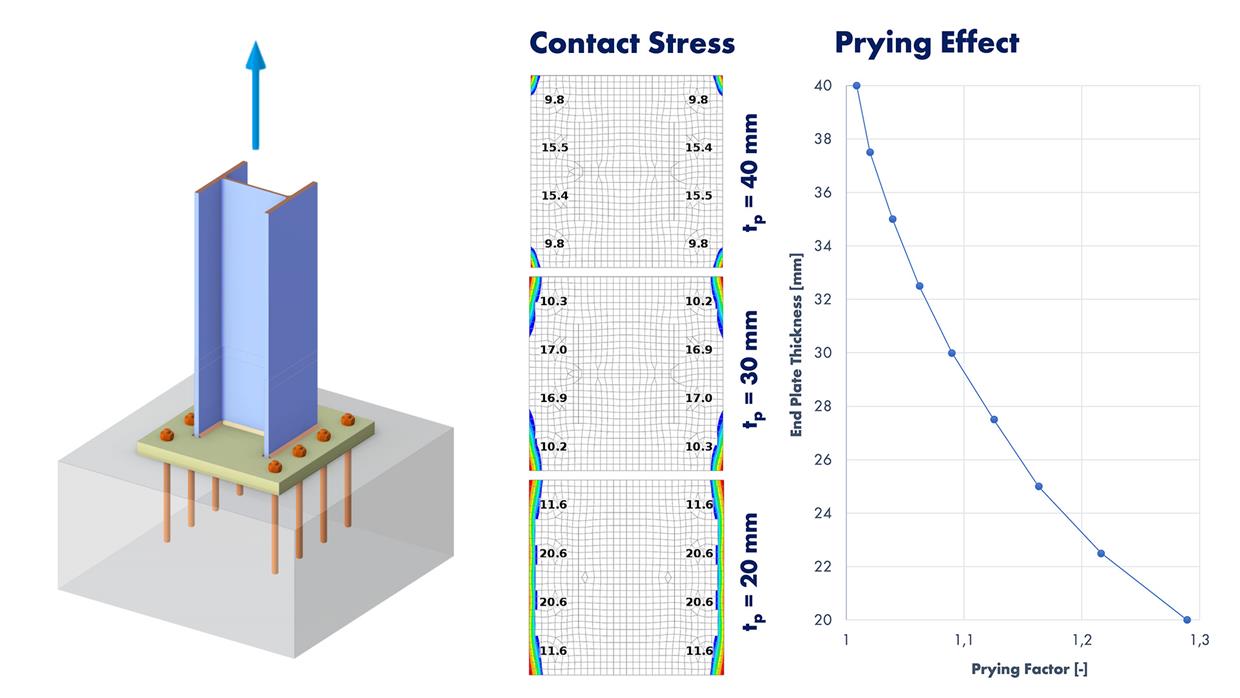

En el ejemplo 👇, se presenta gráficamente la relación entre el espesor de la placa base y el efecto de palanca 📊. El factor de palanca se considera como la relación entre los esfuerzos de tracción totales en todos los anclajes y la carga aplicada. Para los espesores seleccionados, también se muestra la tensión de contacto en las esquinas comprimidas de la placa base.
