Инновации двигают нас вперед, делают возможным новое и открывают двери в местах, о которых мы даже не знали, что там есть стены. Однако иногда инновации, попытка сделать что-то новое, могут также нести в себе риски. 9 мая 1985 года в 20:00 начинается тренировка юниоров из клуба пловцов швейцарского города Устер. Через полчаса всё в руинах.
Бетонный потолок, подвешенный на новый материал, который не должен был ржаветь, падает крышкой на бассейн. Следуют многочасовые спасательные и восстановительные работы. Двенадцать человек погибают. Быстро становится ясно: якобы нержавеющие металлические скобы были частично полностью проржавевшими и сломались. Они больше не могли держать потолок.
Как это вообще могло произойти? Можно ли было предотвратить трагедию в бассейне Устера? Вместе мы более подробно рассмотрим эту боле 40 лет давнюю строительную катастрофу. И в конце зададим себе вопрос: что мы можем извлечь из этого трагического события для нашей современной строительной отрасли?
Швейцарское строительство в 70-е и 80-е годы
Чтобы лучше понять эту трагедию, сначала посмотрим на время, когда был построен бассейн в Устере. В то время строительство имело наихудшую репутацию. Будь то оседающие дома на склонах, протекающие подвалы или ржавчина в недавно построенных железобетонных зданиях – в газетах былo полно заголовков: трескающийся бетон, дефектные уплотнения, коррозия металлических деталей, как в железобетоне.
Хотя в то время подобные случаи в основном обсуждались в местных новостях: они постоянно увеличивались. Швейцария действительно имела проблемы в строительстве, и довольно значительные. Строительство бассейна в Устере, городе, который принадлежит кантону Цюрих, привлекло внимание общественности. Уже с самого начала скептический взгляд прессы был сосредоточен на проекте. Но все шло хорошо. Бассеин стоял и был хорошо посещаем. Поэтому газеты переключились на другие темы и годы прошли, пока в 1985 году не произошло обрушение в бассейне Устера.
Бассейн Устера до 1985 года
Прежде чем мы перейдем к самому обрушению в бассейне Устера, давайте взглянем на строительные работы и конструкцию. Закладка фундамента бассейна Устера произошла в 1971 году. Через год он был завершен и в ноябре открыт. Таким образом, это был лишь один из многих современных проектов.
В конце 1960-х и начале 1970-х годов в Швейцарии наблюдался настоящий бум строительства бассейнов. Плавание было современным и популярным, будь то досуг, школьный спорт или соревнования. Неудивительно, что многие общины ставили строительство нового крытого бассейна в приоритет.

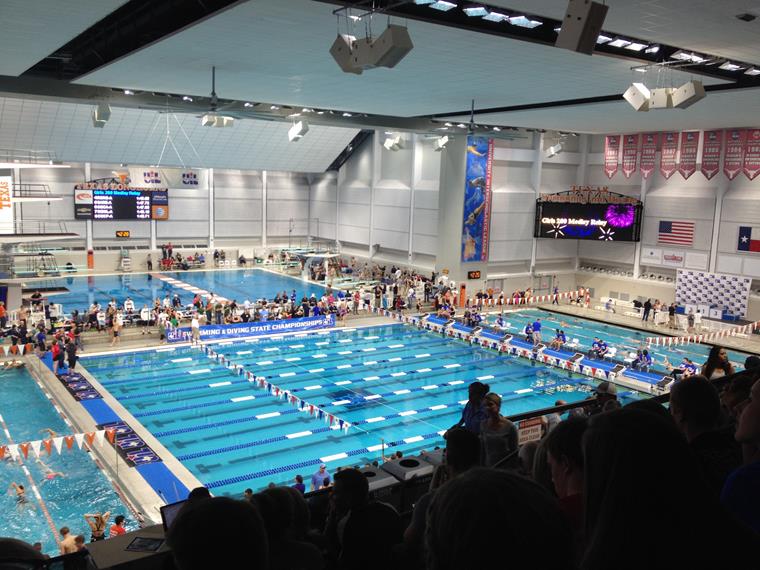

Особенно революционной была инновация в виде монтажа подвесных потолков в бассейнах, как и в случае бассейна Устера. Рамы из легких металлов, обычно комплектуемые деревянными или этернитовыми панелями, были чрезвычайно эффективны для улучшения акустики и одновременно предотвращения повреждений от влаги на основной плите. Иногда также использовались элементы из минеральной ваты или легкого бетона.
Такие потолки подвешивали на сталевых тросах или резьбовых стержнях под главной несущей конструкцией. Также был и другой положительный эффект: интерьер бассейнов стал красивее. Все трубы можно было скрыть под промежуточным потолком.
Особенности бассейна Устер до обрушения
В бассейне Устера была сначала забетонирована основная плита с уже встроенными 207 подвесными скобами диаметром 10 мм. Только затем был установлен сам потолок. В эти металлические скобы рабочие подвесили подвесной потолок. Он был сделан не из легких материалов, как это было принято в то время, а также из бетона, и поэтому весил несколько тон. С начала 1972 года он уже свободно вылетал над основным бассейном. И держался – более десяти лет.
Это происходило даже после того, как был нанесен специальный штукатурный слой и установлены деревянные панели для улучшения акустики. В конце концов, весь подвесной потолок весил около 30 % больше, чем было изначально запланировано. Из-за этого он рухнул? На самом деле нет. Это дополнительное натяжение на скобах не было достаточным, чтобы привести к обрушению бассейна Устер.
Роковая сплав в бассейне Устер
Также особенным был применение специального сплава для несущей конструкции потолка. Ведь между подвесным потолком и основным потолком бассейна в нормальной эксплуатации собирались пары хлора. Эти пары не только ядовиты, но и также очень агрессивно действуют на сталь.
Для избежания ржавчины строительная индустрия применила настоящую новинку, по крайней мере, в строительстве: нержавеющий хромо-никелевый сплав. Это на тот момент был новый состав из железа, хрома и никеля. Металл, который обладает отличной коррозионной и термостойкостью.
Даже сегодня он используется почти повсеместно, где играет роль вода или тепло: в печах, на столовых приборах, в посудомоечных машинах — настоящий универсал. И поэтому он был особенно предрасположен для использования в бассейнах. Так тогда считалось.
Обрушение в бассейне Устер 1985 года
Годы шли, и ничего не происходило. Все инспекции полости, в которой поглощались токсичные хлорные газы, проходили без проблем. Всё в порядке, сообщила инженерная компания, ответственная за инспекции. Но именно здесь заключалась проблема. 9 мая 1985 года в 20:25 проявились фатальные последствия этого решения. Произошло обрушение в бассейне Устер.
Выжившие свидетели позже вспоминали, что это был совершенно обычный вечер. Юниоры местного пловцовского клуба, как обычно, начали свою тренировку. В бассейне находилось около 40 человек. Всё шло как всегда. До последнего свистка. Громкий треск, затем потолок обрушился. Почти целиком.
Как тонна тканевого платка, заторможенного лишь воздушным сопротивлением, потолок опустился как крышка на бассейн. Закрыв пловцов под собой. Тренер пловцов дал в последний момент команду погрузиться. Для многих было уже слишком поздно. Лишь через зазор на вышке для прыжков некоторые смогли спастись сами.
Последовали часы хаоса и неопределенности. Экстренные вызовы были сделаны, спасатели прибыли на место в течение нескольких минут. Среди них оказался опытный дайвер. Он спускался в темную воду снова и снова, спасая людей, которые не смогли сами выбраться из бассейна. В то время как над ним неутомимые молоты работали над тем, чтобы создать другие отверстия в бетоне.
Трагическая авария, унёсшая несколько жизней. В конечном итоге погибли двенадцать человек при обрушении в бассейне Устера, ещё 19 получили серьёзные травмы. Оставался вопрос: как это случилось в бассейне Устер? Что именно произошло? Empa была поручена выяснить это. И теперь мы подробнее рассмотрим результаты.
Обработка трагедии бассейна Устер
Уже в ту же ночь обрушения прокуратура поручила Empa исследовать потолок, особенно его подвеску. Но момент, – что же такое Empa вообще?
Empa – это междисциплинарный исследовательский институт материаловедения и технологического развития в Швейцарии. Он стремится стать мостом между теорией и практикой. Эксперты Empa тщательно изучили трагедию в бассейне Устер. Мы собрали для вас их основные выводы.
Почему произошло обрушение в бассейне Устер 1985 года?
Потолок долгое время висел очень надежно, и всё проходило без заметных отклонений. По крайней мере, если верить отчетам инспекторов. На самом деле в 1984 году уже был явный признак надвигающейся катастрофы.
Во время рутинной проверки был обнаружен один подвесной скоба, который полностью сломался. Так что это сразу было сообщено городу Устер, правда? Нет? Напротив: в поданном отчете говорилось, что состояние потолка было безупречным. Сломанная скоба была просто заменена на другой сваренный стержень. Больше ничего не произошло. Решение, которое стоило нескольких человеческих жизней.
Возможно, вы подумали, что среди более чем 200 скоб толщиной 10 мм нет проблем, если одна скоба порвётся. Но особая конструкция потолка таит в себе именно этот недостаток. Если ломаются всего несколько скоб, то соседние перегружаются и также ломаются. Это своего рода траурный эффект домино.
Так что всего лишь порвавшаяся скоба? Нет, это не единственное, что должно было быть отмечено в отчёте. Инженеры обнаружили на других скобах небольшие коричневые пятна, но не распознали их как ржавчину. Они предположили, что сломанная скоба, возможно, уже была сломана при установке. И на этом тема была закрыта. До того момента, когда несколько месяцев спустя весь потолок обрушился.
Нержавеющий хромоникелевый сплав?
Хромоникелевую сталь до сих пор используют в морской среде. Более точно говоря, в кораблестроении. Здесь сплав выдерживает хлорную нагрузку от соли и воздуха моря. Но это сталь V4A, то есть хромо-никелевая сталь, легированная 2 % молибдена.
Сталь, использовавшаяся в Устере, была сталью V2A, сталь без защитного молибденового компонента. Коррозионностойкая, да. Но не устойчивая к хлорным соединениям. На тот момент это было малоизвестно в строительной инженерии. Однако специалисты, металлурги и эксперты по коррозии, были осведомлены о стресс-коррозии в условиях воздействия хлора уже долгие годы.
Следовательно, для среды бассейна сталь V2A была абсолютно непригодной. Хлоридсодержащий влажный плёнок, возникающий из-за испарений на скобах, проникала в сталь. В Устере подвесные скобы постоянно были под воздействием хлоридосодержащего воздуха.
Этот процесс не происходит мгновенно, а над багато лет. Если вы когда-либо находили ржавчину на металле, вы знаете, что это сложно не заметить. Однако хромоникелевая сталь ржавеет неравномерно. Все, что видно извне, - это скопление мелких темных точек.
Эксперт по коррозии мог бы вовремя распознать проблему в бассейне Устер, но ржавчина тогда не подразумевалась вообще. Современные методы исследований без разрушения тогда ещё не существовали. И без явного указания от проверяющих инженеров до удаления части материала и внешнего анализа дело не дошло.
Из этих темных точек сильное натяжение вызвало создание трещин в стале, которые стали глубже проникать в металлические скобы. В какой-то момент одна из них сломалась. И ещё одна. Пока вся подвеска не вышла из строя.
Исследования Empa показали, что у 55 из 94 сломанных скоб края сломов были от 76 до 100 % проржавевшими. Снаружи это было трудно распознать. Что делает этy трагедию в бассейне Устера ещё более трагичной.
Кто был виновен в обрушении потолка в бассейне Устер 1985 года?
Ответ на этот вопрос не так прост. Без всей известной информации, безусловно, были бы разговоры о строительном дефекте. Вы, вероятно, помните: в то время это было почти обыденностью. Но у этого случая было кое-что другое.
В конечном итоге были осуждены три человека: два инженера и архитектор. Их признали виновными в неосторожном убийстве и неосторожном вызове обрушения. Почему? Всё просто. Они заметили повреждения, но не донесли об этом и не привлекли других специалистов для выяснения.
Уроки из трагедии бассейна Устер 1985 года
Вскоре после обрушения в бассейне Устера Empa начала через несколько месяцев интенсивную кампанию по просвещению о коррозионном поведении стальных сортов. Конференция в ноябре 1985 года способствовала дальнейшему распространению и повышению осведомленности о проблеме.
В результате многие бассейны аналогичного конструктивного решения были тщательно модернизированы, а подвески заменены. Бассейн Устер был первым, но далеко не едиственным объектом с использованием стали V2A. Таким образом, удалось долгосрочно предотвратить другие катастрофы.
А как сложились события после обрушения в бассейне Устер? Здание было полностью снесено и построено заново. Сегодня это производит впечатление самого большого крытого бассейна в Швейцарии и, безусловно, одного из самых популярных. Оно, конечно же, регулярно модернизируется и обслуживается. Чтобы такое больше никогда не могло произойти.
Заключение: обрушение крыши в бассейне Устер 1985 года
Обрушение бассейна Устер дает нам наглядное понимание трагичной природы большой ответственности, которую несут инженеры за свои проекты. Их расчеты и реализация архитектурных замыслов в конечном итоге решают вопрос о безопасности строения. И тем самым, в конечном счёте, о человеческих жизнях, если конструкция не выдержит.
Эта ответственность со стороны инженеров не прекращается с завершением проекта. Особенно общественные здания необходимо регулярно проверять и обслуживать. Было бы недопустимо, чтобы обнаруженные дефекты в критически важных частях конструкций не были сообщены. Обрушение бассейна Устера 1985 года наглядно показало, как такое ошибочное решение, в худшем случае, может завершиться.
Помимо неизбежной ответственности в инженерии есть ещё один важный аспект: обучение. В строительной отрасли нередко застревают на месте, иногда на десятилетия. Между тем, непрерывное расширение собственных знаний чрезвычайно важно. Передача новых методов или знаний должна быть одной из основных задач строительной отрасли. И это не только в период учёбы, но прежде всего в позднейшей профессиональной жизни инженеров.
Только тот, кто продолжает быть информированным, может справиться с новыми инновациями надлежащим образом. И в области досуга создавать сооружения, которые не только выглядят современно, но и в течение десятилетий выполняют свою задачу: предоставлять место для отдыха, где посетители могут уйти от стрессового повседневного бытия и расслабиться.
