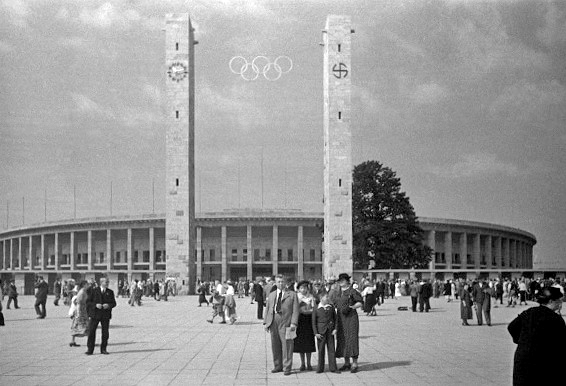

In 60-е и начале 70-х годов царило настоящее волнение. Спустя почти 30 лет после последних Олимпийских игр в Германии, тогда еще при нацистской диктатуре, это зрелище должно было снова пройти в стране поэтов и мыслителей. Старый стадион в Берлине, состоявший из массивного бетона и стали, считался абсолютной persona non grata. Хотели решительно отмежеваться от прошлого, дистанцироваться от 30-х и 40-х годов.
Архитектура тоже должна была сделать глобальное заявление: для строительства нового стадиона это было просто идеально. Так Германия могла на большой сцене доказать, что темные времена остались далеко позади. Требовалось что-то новое. И так появилось Олимпийский стадион в Мюнхене. Никаких массивных бетонных блоков. Никаких тяжелых стальных крыш. Вместо этого прозрачные стеклянные поверхности, плавные формы и крыша, которая словно парит.
В этой записи блога мы подробнее рассмотрим, как могло появиться это исключительное сооружение. Архитектурная революция и одновременно технический шедевр — подлинное инженерное искусство. Погрузитесь вместе с нами в строительную отрасль конца XX века. Мы отправляемся в новую эпоху архитектуры: Олимпийский стадион в Мюнхене.
Строительная отрасль XX века: тяжелое — значит надежное
В строительстве вплоть до конца XX века действовал очень простой принцип: Массивные сооружения очень устойчивы. Перекрыть крышей большие площади означало использовать огромное количество материала. Массивная сталь, множество толстых балок и огромное количество бетона. Конечно, это работало. Но выглядело это не слишком красиво и уж тем более не было хотя бы в какой-то мере экономичным.
Так почему бы не строить легче? Легкие конструкции считались рискованными. Что, если в итоге конструкция обрушится? Насмешки общественности, ущерб репутации в профессиональных кругах: никто не хотел рисковать. По крайней мере, до тех пор, пока Фрай Отто не вышел на сцену строительной отрасли. Кстати, в США был еще один человек, который столкнулся с той же проблемой, только в высотном строительстве.
Фазлур Рахман Хан тоже решительно выступил против существующей системы: массивное значит надежное. Благодаря ему сегодня существуют современные небоскребы. Если вас интересует его история, загляните сюда: Фазлур Рахман Хан: отец небоскрёбов .
Олимпийский стадион в Мюнхене: новый символ Германии
Мы уже упоминали об этом в начале: Олимпийские игры 1972 года были очень важны для Германии. Хотели сознательно показать вовне иной образ, чем в годы нацистского режима. Открытость, демократия и прозрачность стояли в списке приоритетов на первом месте. Классический монументальный стадион для этого совершенно не подходил.
Архитектурное бюро Гюнтера Бениша, Behnisch & Partner, выиграло второй объявленный архитектурный конкурс благодаря открытому, ориентированному на природу концепту. Однако главной задачей стала крыша стадиона. Здесь Бениш сослался на работы Фрая Отто, которые он видел на Всемирной выставке в Монреале. Поэтому он сразу привлек его к проекту.
Олимпийский стадион в Мюнхене: от тканевой модели к реальности
Фрай Отто уже тогда пользовался выдающейся репутацией в том, что касалось необычных на вид легких сооружений. Он предложил строить не крышу на массивных опорах, а за счет натяжения. Как это должно было работать?
Совместно с другими проектировщиками он разработал концепцию, которая вызывала скепсис у многих в обществе и в профессиональной среде. Визуально парящая конструкция из натянутых тросов и стекла. Устойчивость здесь обеспечивается не массивными балками, а возникает за счет усилий растяжения.
Фрай Отто применил здесь свой принцип: доверить инженерию природе. Он разработал модели из мыльных пленок, ткани и подвешенных сетей. Потому что, и мы иногда забываем об этом в строительной отрасли, природа уже показывает нам, какие формы наиболее устойчивы и эффективны. Он позволял своим физическим моделям рассчитать идеальную конструкцию — маленькое напоминание: программ статического расчета тогда еще не существовало. Тем важнее были такие модели.
Олимпийская крыша: техническая сенсация
9 июня 1969 года началось строительство тогда, безусловно, самого зрелищного стадиона в мире. Помимо Олимпийского стадиона в Мюнхене, который можно было использовать для различных мероприятий, были построены еще Олимпийский бассейн и Олимпийский зал. Здания встроены в Олимпийский парк. Ведь должен был появиться не просто обычный объект проведения мероприятий, а гармоничный ландшафт, цельная концепция.

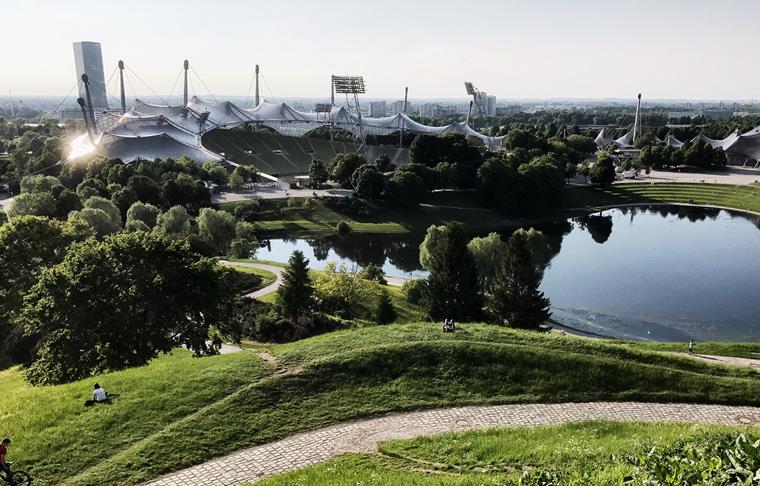

Зеленые зоны, искусственные холмы и созданные пруды были ограничены узкими дорожками, которые сознательно не следовали жестким осям. Все, абсолютно все должно было отличаться от Берлина 1930-х годов. Особенно интересно в этом контексте: многие искусственно насыпанные холмы частично состоят из обломков Второй мировой войны. Из остатков старого Мюнхена возникло нечто совершенно новое: место встречи.
Итак, перейдем к самой интересной части всего комплекса. Главным украшением Олимпийского парка, без сомнения, является прозрачная крыша. Она перекрывает не только Олимпийский стадион в Мюнхене, но и части Олимпийского зала, а также зоны, которые соединяют оба объекта. Благодаря этому возникает совершенно особый эффект: все выглядит как единое целое. Здесь отражается идея демократии.
Олимпийский стадион в Мюнхене: устройство кровельной конструкции

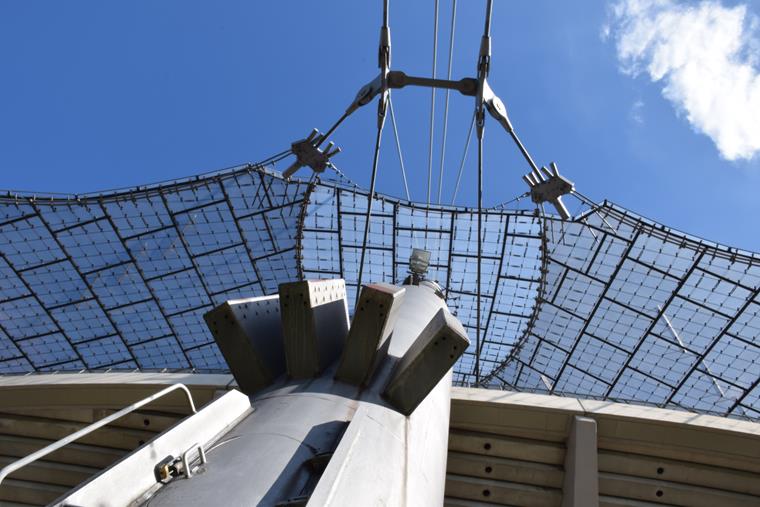

С точки зрения строительной механики устройство крыши Олимпийского стадиона в Мюнхене абсолютно гениально. Различной высоты стальные мачты воспринимают основные нагрузки. Если смотреть на них в сочетании с остальной конструкцией, они выглядят почти как деревья. Огромная сеть стальных тросов напоминает переплетающиеся кроны деревьев, которые превосходно вписываются в искусственно созданный ландшафт. Редко когда сталь выглядела так элегантно.
Возможно, вы сейчас задаетесь вопросом: как обеспечивается устойчивость крыши Олимпийского стадиона в Мюнхене? Это ведь всего лишь мачты и тросы! В традиционных железобетонных сооружениях устойчивость достигается за счет сжатия несущей конструкции. В случае крыши стадиона в Мюнхене же ответственные лица сделали ставку на усилия растяжения, а не сжатия.
Тросы стабилизируют друг друга за счет этого предварительного натяжения. При возникновении нагрузок, например из-за ветра или собственного веса, они распределяются по всей сети. Затем высокие мачты передают их непосредственно к анкерам в грунте. Кстати, метод предварительного натяжения стальных тросов пришел из мостостроения. Точнее говоря, Эжен Фрейсине первым предложил использовать предварительно напряженную сталь, чтобы делать сооружения более элегантными и несущими. Если вам интересна эта тема, загляните сюда:.

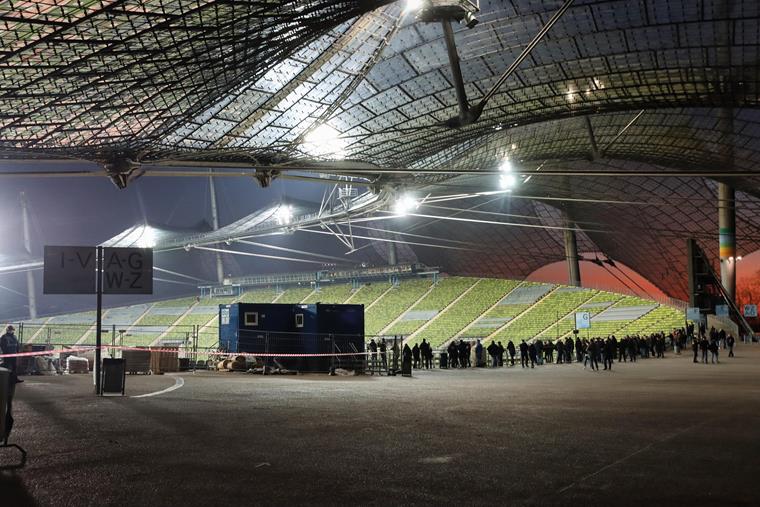

Для кровельных поверхностей Олимпийского стадиона в Мюнхене использовались прозрачные плиты из акрилового стекла. В отличие от стали, они практически не имеют собственного веса и в сочетании с тросами и мачтами образуют чрезвычайно легкую конструкцию. Одновременно, а именно это и было важно, эта система также очень гибкая и без проблем выдерживает воздействия окружающей среды.
Участники проектирования кровельной конструкции
Проектирование и конструирование крыши Олимпийского стадиона в Мюнхене, однако, были настоящим вызовом. Фрай Отто выступал консультантом по разработке при архитектурном бюро Behnisch & Partner. Но это были далеко не единственные известные имена, работавшие над этим проектом.
Чтобы в итоге реализовать кровельную конструкцию, в архитектурную команду были привлечены, среди прочих, Фриц Леонхардт и Вольфхарт Андрэ, руководившие совместным инженерным бюро. О Фрице Леонхардте мы, кстати, уже рассказывали в нашем блоге. Загляните туда: Фриц Леонхардт: инженер, который сделал бетон парящим .
У каждого в этой команде экспертов была своя особая задача. Руководил проектированием архитектор Фриц Ауэр, в то время как Фрай Отто разрабатывал части крыши. Для этого Отто использовал метод проб и ошибок. Как это происходило? Он изготавливал все более крупные объемные модели крыши, и если конструкция не выдерживала, он возвращался на шаг назад, чтобы начать заново.
Тем временем Андрэ и Леонхардт занимались расчетом отдельных участков крыши с помощью первых CAD-программ. 21 апреля 1972 года все было готово. Крыша Олимпийского стадиона в Мюнхене была завершена, и до сих пор эта гигантская конструкция почти невесомо парит над Олимпийским комплексом.
Олимпийский стадион в Мюнхене: влияние на современное строительство
Олимпийский стадион в Мюнхене должен был стать символом нового начала Германии — и расчет оправдался. Прежде всего кровельная конструкция стала известна во всем мире и вдохновила множество знаменитых сооружений, которые появились позже. Каждый крупный город хотел бы иметь такой монумент легкости. Соединение престижа и искусства.
Еще один архитектор, специализирующийся на изогнутых, почти парящих сооружениях, — это Сантьяго Калатрава. Почему его масштабные проекты снова и снова подвергаются критике и почему на родине он теперь считается persona non grata, вы узнаете здесь: Между элегантностью и крайностью: Сантьяго Калатрава .
В конечном счете кровельная конструкция Олимпийского стадиона в Мюнхене изменила способ мышления инженеров. Эффективность материалов и устойчивость вполне сочетались. Кроме того, природа и архитектура не должны были исключать друг друга, напротив — они могли прекрасно сочетаться.
Вывод: Олимпийский стадион в Мюнхене
Олимпийский стадион в Мюнхене — это гораздо больше, чем просто место проведения спортивных соревнований. Он стал символом того, что новые начала часто требуют немалой доли смелости. Но в итоге это оправдывается. Инновациям в такой старой отрасли, как строительство, никогда не бывает легко. Тем впечатляющее результаты, когда новая идея наконец утверждается.
Сегодня Олимпийский стадион в Мюнхене используется для всех видов мероприятий. Например, с 1972 по 2005 год он был домашним стадионом «Баварии» Мюнхен. В 1974 году там проходил FIFA World Cup, а в 1988 году — UEFA Euro. На протяжении десятилетий Олимпийский стадион в Мюнхене был одной из важнейших футбольных арен Европы и, безусловно, одной из самых красивых в мире.
Конечно, для концертов стадион с его впечатляющей крышей тоже прекрасно подходил. На протяжении десятилетий здесь выступали мировые звезды вроде Майкла Джексона, The Rolling Stones, Queen, U2, AC/DC и Coldplay. Но и необычные мероприятия, такие как супер-кросс, мотоспортивные шоу, зимние спортивные события и другие соревнования по экстремальным видам спорта, до сих пор регулярно проходят там.
Так что если вам когда-нибудь доведется побывать там на мероприятии — или просто в городе: закажите экскурсию по стадиону! Вы даже можете принять участие в сопровождаемых подъемах по кровельной конструкции. Это совершенно особое впечатление. Благодаря этому вы получите уникальное представление о всем инженерном искусстве, вложенном в этот строительный проект.
Комплекс зданий с инновационными конструкциями: Олимпийский стадион в Мюнхене имеет абсолютно уникальную историю. Построенный всего на несколько недель Олимпийских игр, он и по сей день остается одним из знаковых сооружений города. В любом случае его действительно стоит посетить.
