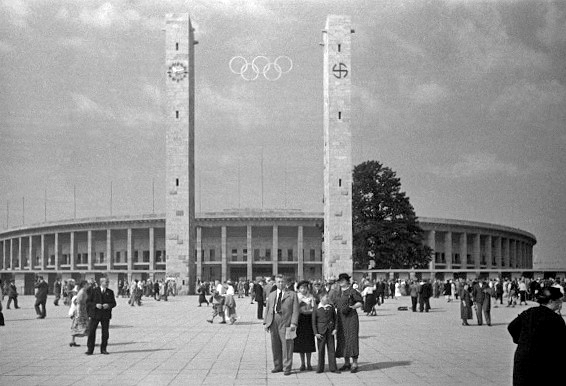

En los años 60 y a principios de los 70 reinaba una gran efervescencia. Casi 30 años después de los últimos Juegos Olímpicos en Alemania, entonces aún bajo la dictadura nazi, el espectáculo debía volver a celebrarse en la tierra de los poetas y pensadores. El antiguo estadio de Berlín, compuesto de hormigón y acero macizos, se consideraba una auténtica persona non grata. Se quería tomar una posición firme contra el pasado, marcar distancias con los años 30 y 40.
La arquitectura también debía enviar un mensaje global: para la construcción de un nuevo estadio, eso era simplemente perfecto. Así Alemania podía demostrar en el gran escenario que los tiempos oscuros quedaban muy atrás. Hacía falta algo nuevo. Y así surgió el Estadio Olímpico de Múnich. Nada de bloques macizos de hormigón. Nada de pesadas cubiertas de acero. En su lugar, superficies de vidrio transparentes, formas curvas y una cubierta que parece flotar.
En esta entrada del blog veremos con más detalle cómo pudo surgir esta extraordinaria obra. Una revolución arquitectónica y, al mismo tiempo, una obra maestra técnica; auténtica ingeniería. Acompáñanos al sector de la construcción de finales del siglo XX. Nos adentramos juntos en una nueva era de la arquitectura: el Estadio Olímpico de Múnich.
Sector de la construcción del siglo XX: lo pesado es seguro
En la construcción, hasta bien entrado el siglo XX regía un principio muy sencillo: las estructuras masivas son muy estables. Cubrir grandes superficies con una cubierta significaba una gran cantidad de material. Acero macizo, muchas vigas gruesas y toneladas de hormigón. Claro, eso funcionaba. Pero no tenía un aspecto bonito y tampoco era siquiera en absoluto económico.
Entonces, ¿por qué no construir más ligero? Las construcciones ligeras se consideraban arriesgadas. ¿Y si la estructura acababa colapsando? El ridículo público, un daño de imagen entre los expertos: nadie quería correr ese riesgo. Al menos hasta que Frei Otto irrumpió en el sector de la construcción. Por cierto, en Estados Unidos había alguien que se enfrentaba al mismo problema, pero en la construcción en altura.
Fazlur Rahman Khan también se opuso con firmeza al sistema vigente: masivo significa seguro. Gracias a él existen hoy los rascacielos modernos. Si os interesa su historia, echad un vistazo aquí: Fazlur Rahman Khan: padre de los skylines .
El Estadio Olímpico de Múnich: nuevo símbolo para Alemania
Ya lo hemos mencionado al principio: los Juegos Olímpicos de 1972 fueron muy importantes para Alemania. Se quería transmitir deliberadamente al exterior una imagen distinta de la que existía bajo el régimen nazi. La apertura, la democracia y la transparencia estaban en lo más alto de la lista. Un estadio monumental clásico no era en absoluto una opción.
El estudio de Günter Behnisch, Behnisch & Partner, ganó el segundo concurso de arquitectura convocado con un concepto abierto y cercano a la naturaleza. Sin embargo, el gran reto era la cubierta del estadio. Behnisch se refirió aquí a obras de Frei Otto que había visto en la Exposición Universal de Montreal. Así que lo incorporó de inmediato al proyecto.
Estadio Olímpico de Múnich: del modelo de tela a la realidad
Frei Otto ya gozaba entonces de una excelente reputación cuando se trataba de obras de aspecto inusualmente ligero. Propuso construir no una cubierta sobre soportes macizos, sino basada en la tensión. ¿Cómo debía funcionar eso?
Junto con otros proyectistas desarrolló un concepto que suscitó escepticismo en gran parte del público y también entre los expertos. Una construcción visualmente flotante de cables tensados y vidrio. Aquí la estabilidad no proviene de grandes vigas, sino que se genera mediante fuerzas de tracción.
Frei Otto aplicó aquí su principio de dejar que la naturaleza hiciera de ingeniera. Desarrolló modelos de películas de jabón, tela y redes colgantes. Porque, a veces lo olvidamos en el sector de la construcción, la naturaleza ya nos muestra qué formas son las más estables y eficientes. Así que dejó que sus modelos físicos calcularan la construcción ideal: pequeño recordatorio, en aquella época todavía no existía el software de cálculo estructural. Por eso estos modelos eran aún más importantes.
La cubierta olímpica: una sensación técnica
El 9 de junio de 1969 comenzó la construcción de lo que sin duda era entonces el estadio más espectacular del mundo. Además del Estadio Olímpico de Múnich, que podía utilizarse para diferentes eventos, se construyeron también una piscina olímpica y el Olympiahalle. Los edificios están integrados en el Parque Olímpico. Porque no debía surgir solo un simple recinto, sino un paisaje armonioso, un concepto global coherente.

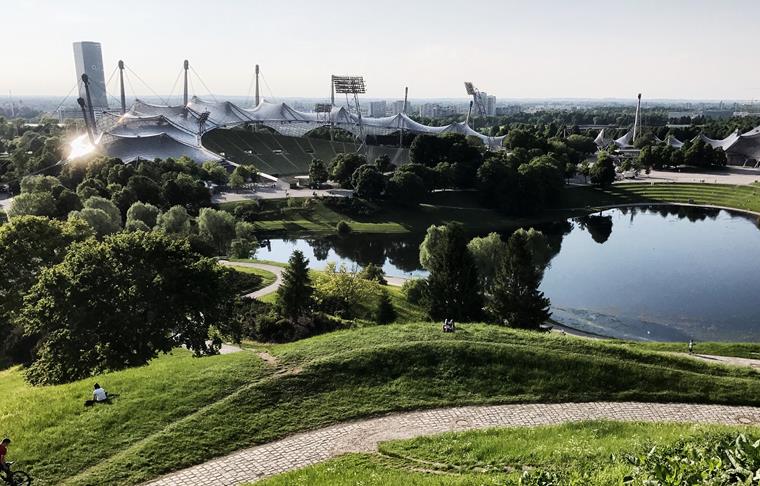

Las zonas verdes, los montículos artificiales y los estanques creados se delimitaron mediante senderos estrechos que no seguían deliberadamente ejes rígidos. Todo, absolutamente todo, debía distinguirse del Berlín de los años 30. Especialmente interesante en este contexto: muchos de los montículos artificialmente acumulados están compuestos en parte por escombros de la Segunda Guerra Mundial. De los restos del viejo Múnich surgió algo completamente nuevo: un lugar de encuentro.
Pasemos, pues, a la parte más apasionante de todo el complejo. El gran atractivo del Parque Olímpico es sin duda la cubierta transparente. No solo cubre el Estadio Olímpico de Múnich, sino también partes del Olympiahalle y las zonas que conectan ambos. Esto genera un efecto muy especial: todo parece una sola unidad. Aquí se refleja la idea de la democracia.
Estadio Olímpico de Múnich: estructura de la cubierta

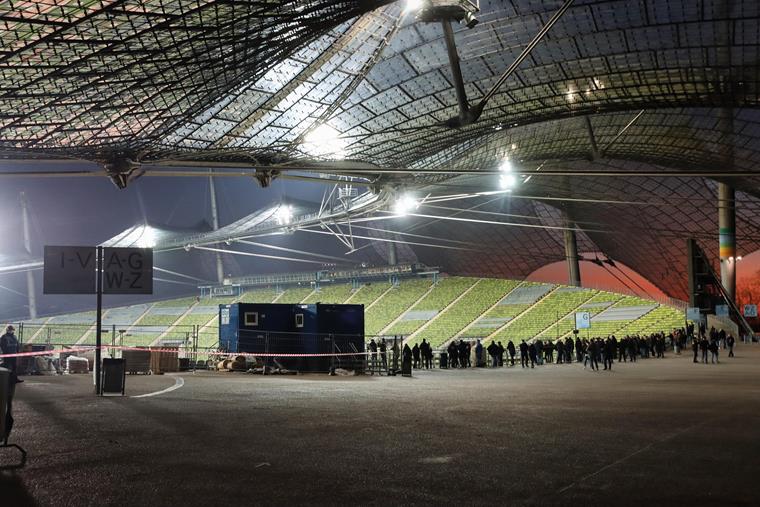

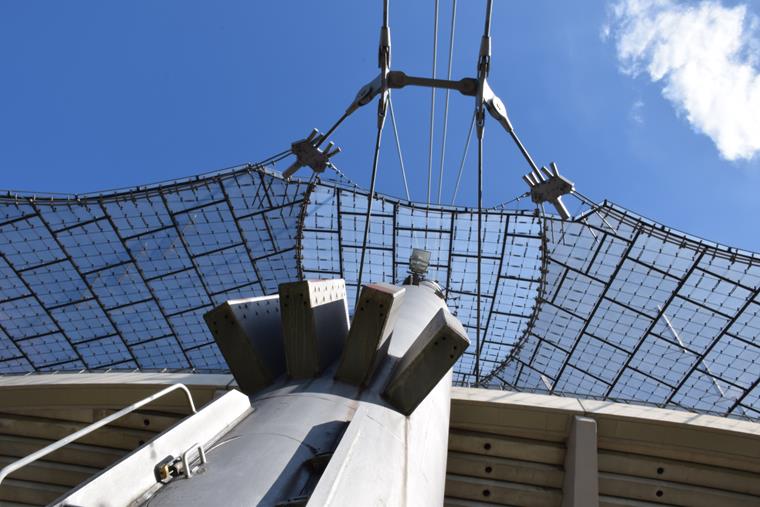

La estructura de la cubierta del Estadio Olímpico de Múnich es absolutamente genial desde el punto de vista del cálculo estructural. Diferentes mástiles de acero de distintas alturas soportan las cargas principales. Cuando se observan en conjunto con el resto de la construcción, parecen casi árboles. La enorme red de cables de acero se asemeja a copas de árboles entrelazadas que se integran de manera excelente en el paisaje creado artificialmente. Rara vez el acero ha resultado tan elegante.
Quizá ahora os preguntéis: ¿cómo se consigue la estabilidad de la cubierta del Estadio Olímpico de Múnich? ¡Si solo son mástiles y cables! En las construcciones convencionales de hormigón armado, la estabilidad se genera mediante compresión sobre la estructura portante. En la cubierta del estadio de Múnich, en cambio, los responsables apostaron por fuerzas de tracción en lugar de compresión.
Los cables se estabilizan entre sí mediante esta pretensión. Cuando actúan fuerzas, por ejemplo por el viento o el propio peso, estas se distribuyen por toda la red. Después, los altos mástiles las transmiten directamente a los anclajes en el terreno. Por cierto, el método de pretensar cables de acero procede de la construcción de puentes. Más exactamente, Eugène Freyssinet tuvo primero la idea de trabajar con acero pretensado para hacer las construcciones más elegantes y resistentes. Si os interesa el tema, echad un vistazo aquí:.
Para las superficies de cubierta del Estadio Olímpico de Múnich se utilizaron placas de vidrio acrílico transparentes. Estas, a diferencia del acero, apenas tienen peso propio y, en combinación con los cables y mástiles, forman una construcción extremadamente ligera. Al mismo tiempo, y eso era lo importante, este sistema también es muy flexible y resiste sin problemas las influencias ambientales.
Participantes en la estructura de la cubierta
La planificación y construcción de la cubierta del Estadio Olímpico de Múnich fue, sin embargo, un auténtico desafío. Frei Otto asesoró al estudio de arquitectura de Behnisch & Partner en cuestiones de desarrollo técnico. Pero ni mucho menos fueron esos los únicos nombres conocidos que trabajaron en este proyecto.
Para poder llevar finalmente a cabo la estructura de la cubierta, se incorporaron al equipo de arquitectos, entre otros, Fritz Leonhardt y Wolfhardt Andrä, que dirigían un estudio de ingeniería conjunto. Por cierto, ya hemos hablado de Fritz Leonhardt en nuestro blog. Echad un vistazo allí: Fritz Leonhardt: Un ingeniero que hace flotar el hormigón .
Cada uno tenía en este equipo de expertos una tarea muy concreta. La planificación del proyecto estuvo dirigida por el arquitecto Fritz Auer, mientras que Frei Otto desarrolló partes de la cubierta. Para ello, Otto utilizó el principio de ensayo y error. ¿Cómo se desarrolló todo? Fue realizando modelos plásticos cada vez más grandes de la cubierta y, cuando la construcción fallaba, daba un paso atrás para empezar de nuevo.
Mientras tanto, Andrä y Leonhardt trabajaban en el cálculo de zonas de la cubierta mediante los primeros programas de CAD. El 21 de abril de 1972 llegó el momento. La cubierta del Estadio Olímpico de Múnich quedó terminada y aún hoy esta gigantesca construcción flota casi con ligereza sobre el complejo olímpico.
Estadio Olímpico de Múnich: influencia en la construcción moderna
El Estadio Olímpico de Múnich debía convertirse en un símbolo del renacimiento alemán —y el objetivo se cumplió. Sobre todo, la estructura de la cubierta se hizo famosa en todo el mundo e inspiró numerosos edificios conocidos que vendrían después. Cada gran ciudad quería un monumento de la ligereza. Una combinación de prestigio y arte.
Otro arquitecto especializado en construcciones curvas, casi flotantes, es Santiago Calatrava. Por qué sus grandes proyectos están una y otra vez en el punto de mira y por qué en su país de origen se ha convertido entretanto en una persona non grata, lo descubriréis aquí: Entre elegancia y escapada: Santiago Calatrava .
En definitiva, la estructura de la cubierta del Estadio Olímpico de Múnich cambió la manera en que los ingenieros debían pensar. La eficiencia de materiales y la estabilidad podían ir de la mano. Además, la naturaleza y la arquitectura no tenían por qué excluirse mutuamente; al contrario: se podían combinar de manera excelente.
Conclusión: Estadio Olímpico de Múnich
El Estadio Olímpico de Múnich es mucho más que un recinto para eventos deportivos. Se convirtió en un símbolo de que los nuevos comienzos a menudo requieren una buena dosis de valentía. Pero al final merece la pena. La innovación en un sector tan antiguo como la construcción nunca lo ha tenido fácil. Más impresionantes aún son los resultados cuando por fin una nueva idea logra imponerse.
Hoy en día, el Estadio Olímpico de Múnich se utiliza para todo tipo de eventos. Por ejemplo, fue el estadio local del FC Bayern de Múnich de 1972 a 2005. En 1974 se celebró allí la Copa Mundial de la FIFA y en 1988 la UEFA Euro. Durante décadas, el Estadio Olímpico de Múnich fue una de las arenas de fútbol más importantes de Europa y, sin duda, una de las más bellas del mundo.
También resultaba ideal para conciertos con su espectacular cubierta. A lo largo de las décadas actuaron allí figuras internacionales como Michael Jackson, The Rolling Stones, Queen, U2, AC/DC y Coldplay. Pero también eventos inusuales como Supercross, espectáculos de motor, eventos de deportes de invierno y otras competiciones de deportes extremos tienen lugar allí una y otra vez hasta hoy.
Así que, si alguna vez asistís allí a un evento —o simplemente estáis en la ciudad—, ¿por qué no reservar una visita guiada por el estadio? Incluso podéis participar en rutas de escalada acompañadas sobre la estructura de la cubierta. Una experiencia muy especial. Así obtendréis una impresión única de toda la ingeniería que hay detrás de esta obra.
Un conjunto de edificios con construcciones innovadoras: el Estadio Olímpico de Múnich tiene una historia absolutamente única. Construido para unas pocas semanas de los Juegos Olímpicos, hasta hoy sigue siendo una de las obras icónicas de la ciudad. En cualquier caso, merece realmente la pena visitarlo.
