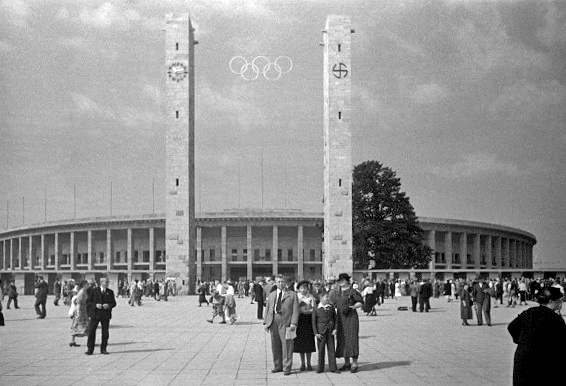

Nos anos 60 e no início dos anos 70, reinava uma grande excitação. Quase 30 anos após os últimos Jogos Olímpicos na Alemanha, ainda sob a ditadura nazi, o espetáculo deveria voltar a realizar-se na terra dos poetas e pensadores. O antigo estádio de Berlim, composto por betão maciço e aço, era considerado uma absoluta persona non grata. Pretendia-se posicionar-se fortemente contra o passado, demarcando-se dos anos 30 e 40.
A arquitetura também deveria enviar uma mensagem global: para a construção de um novo estádio, isso era simplesmente perfeito. Assim, a Alemanha podia provar no grande palco que os tempos sombrios estavam muito para trás. Era preciso algo novo. E assim surgiu o Olympiastadion München. Sem blocos maciços de betão. Sem coberturas pesadas de aço. Em vez disso, superfícies de vidro transparentes, formas curvas e uma cobertura que parece flutuar.
Neste artigo do blog, analisamos mais de perto como surgiu esta obra extraordinária. Uma revolução arquitetónica e, ao mesmo tempo, uma obra-prima técnica – verdadeira engenharia. Juntem-se a nós na indústria da construção do final do século XX. Partimos juntos para uma nova era da arquitetura: o Olympiastadion München.
Indústria da construção do século XX: o pesado é seguro
Na construção civil, vigorou durante muito tempo, até bem dentro do século XX, um princípio muito simples: estruturas maciças são muito estáveis. Vencer grandes vãos com uma cobertura significava uma grande quantidade de material. Aço maciço, muitas vigas espessas e enormes quantidades de betão. Claro, isso funcionava. Mas não era bonito, nem sequer era de perto economicamente viável.
Então, por que não construir de forma mais leve? As construções leves eram consideradas arriscadas. E se a estrutura acabasse por ruir? Ridículo público, dano de imagem entre especialistas: ninguém queria correr esse risco. Pelo menos até Frei Otto entrar em cena na indústria da construção. Nos EUA, havia, aliás, alguém a enfrentar o mesmo problema, só que na construção em altura.
Fazlur Rahman Khan também se opôs firmemente ao sistema vigente: maciço significa seguro. Graças a ele, existem hoje arranha-céus modernos. Se estiverem interessados na sua história, passem por aqui: Fazlur Rahman Khan: pai das Skylines .
O Olympiastadion München: novo símbolo para a Alemanha
Já o mencionámos no início: os Jogos Olímpicos de 1972 eram muito importantes para a Alemanha. Queria-se transmitir deliberadamente uma imagem diferente para o exterior do que na época sob o regime nazi. A abertura, a democracia e a transparência estavam no topo da lista. Um estádio monumental clássico estava completamente fora de questão.
O gabinete de Günter Behnisch, Behnisch & Partner, venceu o segundo concurso de arquitetura lançado com um conceito aberto e próximo da natureza. No entanto, o grande desafio era a cobertura do estádio. Aqui, Behnisch remeteu para obras de Frei Otto que tinha visto na Exposição Universal em Montreal. Por isso, trouxe-o logo a bordo.
Olympiastadion München: do modelo em tecido à realidade
Frei Otto já gozava, nessa altura, de uma reputação extraordinária quando se tratava de obras com aparência invulgarmente leve. Propôs não construir uma cobertura sobre apoios maciços, mas sim por tensão. Como deveria isso funcionar?
Em conjunto com outros projetistas, desenvolveu um conceito que gerou cepticismo em grande parte do público e também entre especialistas. Uma estrutura visualmente flutuante feita de cabos tensionados e vidro. Aqui, a estabilidade não vem de vigas maciças, mas resulta de forças de tração.
Frei Otto aplicou aqui o seu princípio de deixar a natureza fazer a engenharia. Desenvolveu modelos de películas de sabão, tecido e redes suspensas. Porque, às vezes esquecemo-nos na indústria da construção, a natureza já nos mostra quais são as formas mais estáveis e eficientes. Assim, deixou que os seus modelos físicos calculassem a construção ideal – uma pequena nota: na época ainda não existia software de cálculo estrutural. Daí a importância destes modelos.
A cobertura olímpica: uma sensação técnica
Em 9 de junho de 1969, começou a construção do que era então, sem dúvida, o estádio mais espetacular do mundo. Além do Olympiastadion München, que podia ser utilizado para diferentes eventos, foram também construídas uma piscina olímpica e a Olympiahalle. Os edifícios estão integrados no Olympia-Park. Porque não se pretendia apenas criar um simples local de competição, mas sim uma paisagem harmoniosa, um conceito global coerente.

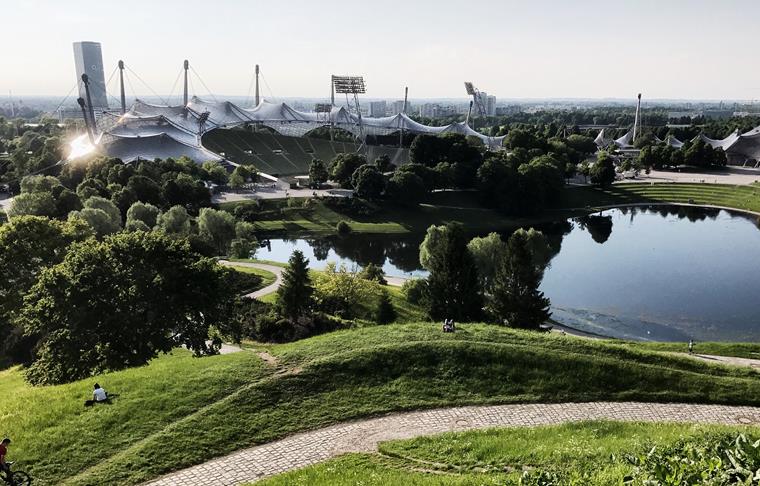

Áreas verdes, colinas artificiais e lagos criados foram delimitados por caminhos estreitos, que deliberadamente não seguiam eixos rígidos. Tudo, absolutamente tudo, deveria distinguir-se de Berlim dos anos 1930. Particularmente interessante neste contexto: muitas das colinas artificialmente amontoadas consistem em parte em escombros da Segunda Guerra Mundial. Dos restos da velha Munique surgiu algo completamente novo: um lugar de encontro.
Passemos então à parte mais emocionante de todo o complexo. O ponto alto do Olympia-Park é, sem dúvida, a cobertura transparente. Ela não abrange apenas o Olympiastadion München, mas também partes da Olympiahalle e as áreas que ligam ambos. Isto cria um efeito muito especial: tudo parece uma unidade. Aqui reflete-se a ideia de democracia.
Olympiastadion München: estrutura da cobertura

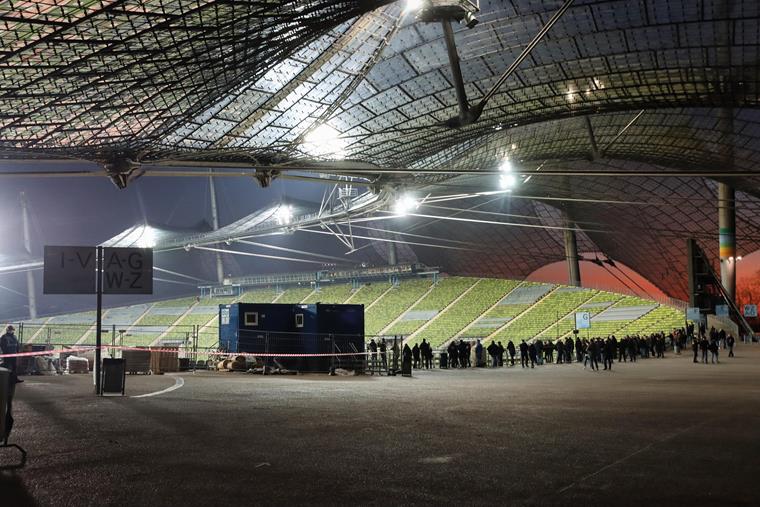

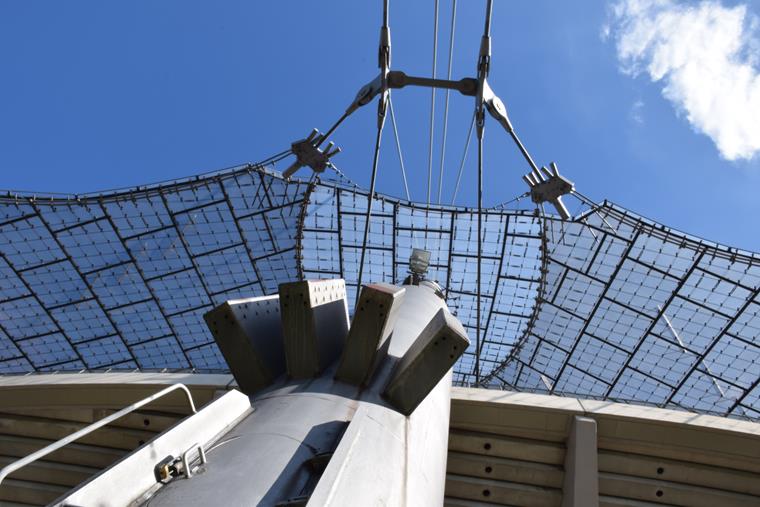

A estrutura da cobertura do Olympiastadion München é absolutamente genial do ponto de vista da engenharia estrutural. Mastros de aço com diferentes alturas suportam as cargas principais. Quando vistos em conjunto com a restante estrutura, parecem quase árvores. A enorme rede de cabos de aço lembra copas de árvores interligadas, que se integram de forma excelente na paisagem artificialmente criada. Raramente o aço pareceu tão elegante.
Talvez estejam agora a perguntar-se: como é obtida a estabilidade da cobertura do Olympiastadion em Munique? Afinal, são apenas mastros e cabos! Em construções convencionais em betão armado, a estabilidade resulta da compressão sobre a estrutura portante. Na cobertura do estádio em Munique, pelo contrário, os responsáveis apostaram em forças de tração em vez de compressão.
Os cabos estabilizam-se mutuamente através desta pré-tensão. Quando surgem forças, por exemplo devido ao vento ou ao peso próprio, estas são distribuídas por toda a rede. Em seguida, os mastros altos conduzem-nas diretamente até às ancoragens no solo. O método de pré-tensionar cabos de aço, aliás, vem da construção de pontes. Mais precisamente, Eugène Freyssinet foi o primeiro a ter a ideia de trabalhar com aço pré-esforçado para tornar as estruturas mais elegantes e mais resistentes. Se estiverem interessados no tema, passem por aqui:.
Para as superfícies da cobertura do Olympiastadion München, optou-se por placas transparentes de acrílico. Ao contrário do aço, estas praticamente não têm peso próprio e, em conjunto com os cabos e mastros, formam uma estrutura extremamente leve. Ao mesmo tempo, e isso era o mais importante, este sistema é também muito flexível e resiste sem problemas às influências ambientais.
Intervenientes na estrutura da cobertura
O planeamento e a construção da cobertura do Olympiastadion München constituíram, no entanto, um verdadeiro desafio. Frei Otto apoiou o gabinete de arquitetura de Behnisch & Partner como consultor de desenvolvimento técnico. Mas estes estavam longe de ser os únicos nomes conhecidos que trabalharam neste projeto.
Para que a estrutura da cobertura pudesse, em última análise, ser concretizada, foram integrados na equipa de arquitetura, entre outros, Fritz Leonhardt e Wolfhardt Andrä, que dirigiam em conjunto um gabinete de engenharia. Aliás, já falámos de Fritz Leonhardt no nosso blog. Visitem-no também: Fritz Leonhardt: o engenheiro que fez as pontes flutuarem .
Cada um nesta equipa de especialistas tinha uma tarefa muito própria. O planeamento do projeto foi liderado pelo arquiteto Fritz Auer, enquanto Frei Otto desenvolveu partes da cobertura. Para isso, Otto utilizou o princípio da tentativa e erro. Como decorreu tudo? Elaborava modelos plásticos cada vez maiores da cobertura e, quando a estrutura falhava, dava um passo atrás, para recomeçar.
Enquanto isso, Andrä e Leonhardt trabalhavam no cálculo de zonas da cobertura através dos primeiros programas CAD. Em 21 de abril de 1972 chegou finalmente o momento. A cobertura do Olympiastadion München foi concluída e, ainda hoje, esta estrutura gigantesca paira quase sem peso sobre o complexo olímpico.
Olympiastadion München: influência na construção moderna
O Olympiastadion München deveria tornar-se um símbolo da nova partida alemã – e a aposta resultou. Sobretudo a estrutura da cobertura tornou-se famosa em todo o mundo e inspirou numerosos edifícios conhecidos que se seguiram. Todas as grandes cidades queriam um monumento à leveza. Uma ligação entre prestígio e arte.
Outro arquiteto que se especializou em obras curvas, quase flutuantes, é Santiago Calatrava. Porque é que os seus grandes projetos estão sempre sob crítica e por que razão é atualmente uma persona non grata no seu país natal, podem descobrir aqui: Entre a elegância e a extravagância: Santiago Calatrava .
Em última análise, a estrutura da cobertura do Olympiastadion München alterou a forma como os engenheiros deveriam pensar. Eficiência de materiais e estabilidade passaram a ser compatíveis. Além disso, natureza e arquitetura não tinham de se excluir mutuamente; pelo contrário – podiam ser excelentemente combinadas.
Conclusão: Olympiastadion München
O Olympiastadion München é muito mais do que apenas um local para eventos desportivos. Tornou-se um símbolo de que os recomeços muitas vezes precisam de uma boa dose de coragem. Mas, no fim, compensa. A inovação numa área tão antiga como a construção civil nunca é fácil. Ainda mais impressionantes são os resultados quando uma nova ideia finalmente se impõe.
Hoje, o Olympiastadion em Munique é utilizado para todos os tipos de eventos. Por exemplo, foi estádio do FC Bayern München de 1972 a 2005. Em 1974, aí se realizou o FIFA World Cup e, em 1988, o UEFA Euro. Durante décadas, o Olympiastadion München foi uma das mais importantes arenas de futebol da Europa e, sem dúvida, uma das mais bonitas do mundo.
Naturalmente, o estádio também era ideal para concertos, com a sua cobertura espetacular. Ao longo das décadas, atuaram ali grandes nomes internacionais como Michael Jackson, The Rolling Stones, Queen, U2, AC/DC e Coldplay. Mas também eventos invulgares como Supercross, espetáculos de desportos motorizados, eventos de desportos de inverno e outros eventos de desportos extremos continuam a realizar-se lá repetidamente até hoje.
Portanto, se algum dia estiverem num evento lá – ou mesmo apenas na cidade: façam uma visita guiada ao estádio! Podem até participar em visitas guiadas de escalada na estrutura da cobertura. Uma experiência muito especial. Assim, terão uma impressão única de toda a engenharia que está incorporada neste projeto de construção.
Um complexo de edifícios com construções inovadoras: o Olympiastadion München tem uma história absolutamente única. Construído para poucas semanas dos Jogos Olímpicos, é até hoje um dos edifícios icónicos da cidade. Em qualquer caso, vale mesmo a pena visitá-lo.
