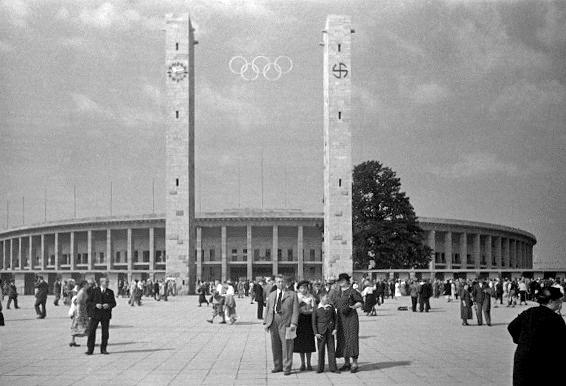

V 60. a počátkem 70. let panovalo velké vzrušení. Téměř 30 let po posledních olympijských hrách v Německu, tehdy ještě pod diktaturou NS, se měla tato podívaná znovu konat v zemi básníků a myslitelů. Starý stadion v Berlíně, tvořený masivním betonem a ocelí, byl považován za naprostou persona non grata. Chtělo se silně vymezit vůči minulosti, odlišit se od 30. a 40. let.
Také architektura měla učinit globální prohlášení: Pro výstavbu nového stadionu to bylo jednoduše dokonalé. Německo tak mohlo na velké scéně prokázat, že temné časy jsou už dávno za ním. Muselo přijít něco nového. A tak vznikl Olympijský stadion Mnichov. Žádné masivní betonové bloky. Žádné těžké střechy z oceli. Místo toho transparentní skleněné plochy, zakřivené tvary a střecha, která se zdá být vznášející se.
V tomto blogovém článku se podíváme blíže na to, jak mohlo vzniknout toto mimořádné stavební dílo. Architektonická revoluce a zároveň také technické mistrovské dílo – zkrátka skutečné inženýrské umění. Ponořte se s námi do stavebnictví konce 20. století. Společně se vydáme do nové éry architektury: Olympijský stadion Mnichov.
Stavebnictví 20. století: Těžké je bezpečné
Ve stavebnictví platil až hluboko do 20. století velmi jednoduchý princip: Masivní stavby jsou velmi stabilní. Překlenout velké plochy střechou znamenalo celou řadu materiálu. Masivní ocel, mnoho a silné nosníky a hromady betonu. Jasně, fungovalo to. Ale nevypadalo to pěkně a nebylo to ani jen v náznaku ekonomické.
Proč tedy nestavět lehčeji? Lehkým konstrukcím se přisuzovalo riziko. Co když se nakonec konstrukce zřítí? Výsměch veřejnosti, poškození image v odborných kruzích: to nikdo nechtěl riskovat. Alespoň do té doby, než se na scéně stavebnictví objevil Frei Otto. V USA byl mimochodem někdo, kdo stál před stejným problémem, jen v pozemním stavitelství.
Fazlur Rahman Khan se rovněž rozhodně postavil proti tehdejšímu systému: Masivní znamená bezpečné. Díky němu dnes existují moderní mrakodrapy. Pokud vás jeho příběh zajímá, podívejte se sem: Fazlur Rahman Khan: Otec panoramat měst .
Olympijský stadion Mnichov: Nový symbol pro Německo
Už jsme se o tom zmínili v úvodu: Olympijské hry 1972 byly pro Německo velmi důležité. Chtělo se záměrně navenek prezentovat jiným obrazem než tehdy za nacistického režimu. Otevřenost, demokracie a transparentnost stály na prvním místě. Klasický monumentální stadion pro to vůbec nepřipadal v úvahu.
Ateliér Güntera Behnische, Behnisch & Partner, vyhrál druhou vypsanou architektonickou soutěž s otevřeným konceptem inspirovaným přírodou. Velkou výzvou však byla střecha stadionu. Zde Behnisch odkázal na díla Frei Otty, která viděl na Světové výstavě v Montrealu. Pozval ho tedy rovnou ke spolupráci.
Olympijský stadion Mnichov: Od modelu z látky ke skutečnosti
Frei Otto už tehdy požíval vynikající pověsti, pokud šlo o neobvykle lehce působící stavby. Navrhl stavět střechu nikoli na masivních podpěrách, ale na tah. Jak to mělo fungovat?
Společně s dalšími projektanty vyvinul koncept, který vzbuzoval skepsi u mnoha lidí i v odborných kruzích. Opticky vznášející se konstrukce z napjatých lan a skla. Stabilita zde nevzniká z masivních nosníků, ale vzniká působením tahových sil.
Frei Otto zde využil svůj princip přenechat inženýrství přírodě. Vyvinul modely z mýdlových blan, látky a zavěšených sítí. Protože, na to ve stavebnictví někdy zapomínáme, příroda nám už ukazuje, které tvary jsou nejstabilnější a nejefektivnější. Nechal tedy své fyzikální modely spočítat ideální konstrukci – malá připomínka: statický software tehdy ještě neexistoval. O to důležitější byly takové modely.
Olympijská střecha: Technická senzace
9. června 1969 začala výstavba tehdy bezpochyby nejpůsobivějšího stadionu světa. Vedle Olympijského stadionu Mnichov, který mohl být využíván pro různé akce, vznikla ještě olympijská plavecká hala a Olympijská hala. Budovy jsou zasazeny do Olympijského parku. Nemělo vzniknout jen obyčejné místo konání, ale harmonická krajina, ucelený koncept.

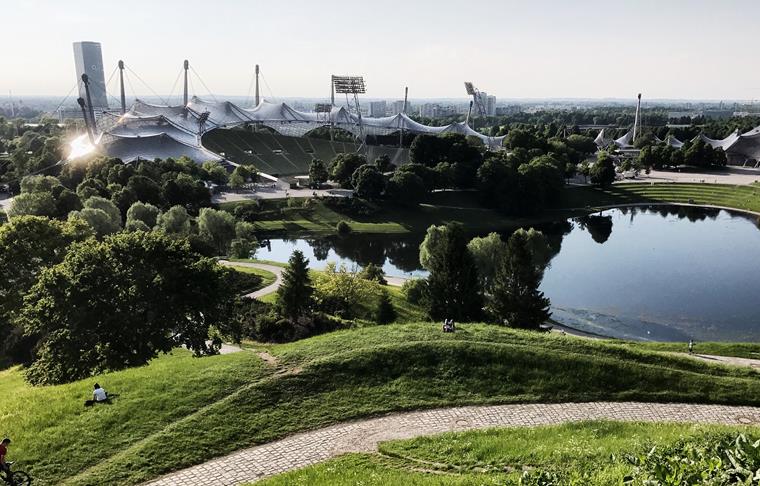

Zelené plochy, umělé pahorky a vybudované rybníky byly ohraničeny úzkými cestami, které záměrně nevedly po pevných osách. Všechno, naprosto všechno se mělo odlišit od Berlína 30. let. Zvláště zajímavé v této souvislosti: Mnoho z uměle navršených pahorků se částečně skládá z troskového materiálu z druhé světové války. Z pozůstatků starého Mnichova vzniklo něco zcela nového: místo setkávání.

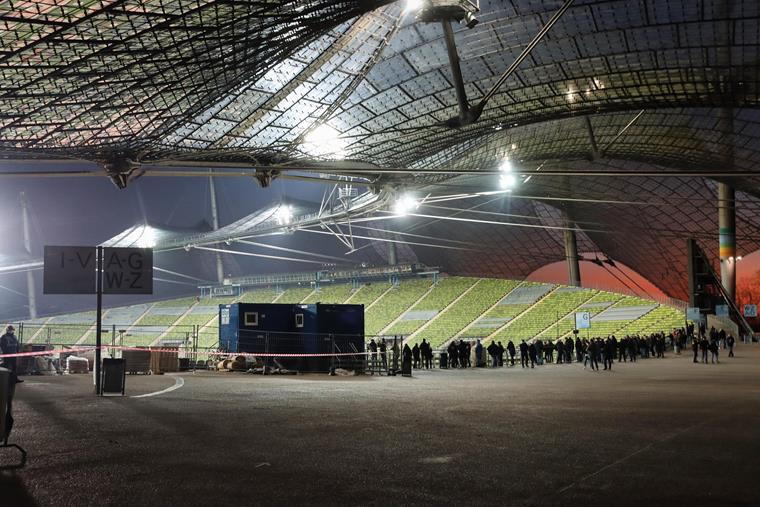

Přejděme tedy k nejzajímavější části celého areálu. Vrcholem Olympijského parku je bezpochyby transparentní střecha. Nepřeklenuje jen Olympijský stadion Mnichov, ale také části Olympijské haly a prostory, které obě stavby propojují. Vzniká tím zcela zvláštní efekt: Všechno působí jako jeden celek. Zde se odráží myšlenka demokracie.
Olympijský stadion Mnichov: Konstrukce střešní nosné soustavy

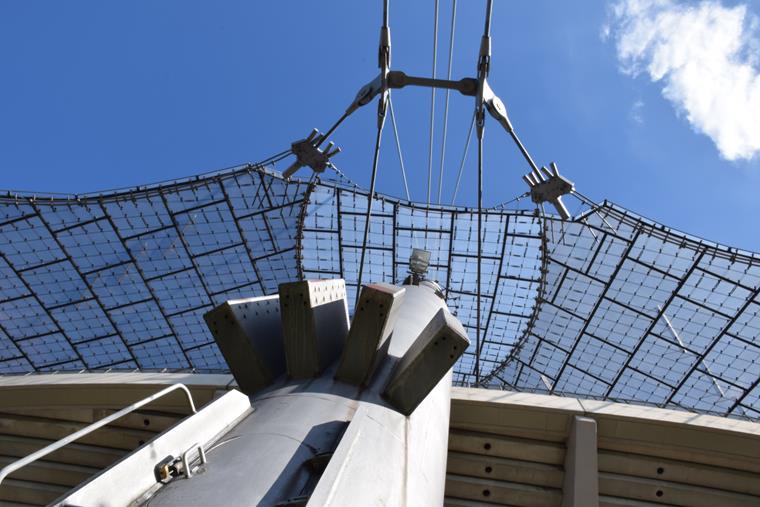

Konstrukce střechy Olympijského stadionu Mnichov je z hlediska statiky naprosto geniální. Různě vysoké ocelové pylony nesou hlavní zatížení. Když je člověk vnímá v souvislosti se zbytkem konstrukce, působí téměř jako stromy. Obrovská síť ocelových lan připomíná vzájemně propojené koruny stromů, které se výborně začleňují do uměle vytvořené krajiny. Jen zřídka působila ocel tak elegantně.
Možná si teď kladete otázku: Jak vzniká stabilita střechy Olympijského stadionu v Mnichově? To jsou přece jen pylony a lana! U běžných železobetonových staveb vzniká stabilita tlakem na nosnou konstrukci. U střešní konstrukce stadionu v Mnichově se však odpovědní lidé spolehli na tahové místo tlakových sil.
Lana se díky tomuto předpětí navzájem stabilizují. Působí-li zatížení, například vlivem větru nebo vlastní tíhy, rozkládá se po celé síti. Následně je vysoké pylony vedou přímo do kotev v zemi. Metoda předpínání ocelových lan mimochodem pochází z mostního stavitelství. Přesněji řečeno měl Eugène Freyssinet jako první nápad pracovat s předpjatou ocelí, aby byly stavby elegantnější a únosnější. Pokud vás toto téma zajímá, podívejte se sem:.
Pro střešní plochy Olympijského stadionu Mnichov byly použity transparentní desky z akrylátového skla. Ty mají na rozdíl od oceli jen velmi malé vlastní zatížení a v souhře s lany a pylony tvoří extrémně lehkou konstrukci. Zároveň, a na tom záleželo, je tento systém také velmi flexibilní a bez problémů odolává vlivům prostředí.
Zúčastnění na střešní konstrukci
Plánování a konstrukce střechy Olympijského stadionu Mnichov byla ovšem opravdovou výzvou. Frei Otto stál ateliéru Behnisch & Partner po boku jako technický konzultant vývoje. Ale zdaleka to nebyla jediná známá jména, která na tomto projektu pracovala.
Aby bylo možné střešní konstrukci nakonec také realizovat, byli mimo jiné do architektonického týmu přizváni Fritz Leonhardt a Wolfhardt Andrä, kteří vedli společnou inženýrskou kancelář. O Fritzovi Leonhardtovi jsme mimochodem na našem blogu již psali. Podívejte se tam: Fritz Leonhardt: Inženýr, který dokázal, aby se beton vznášel .
Každý měl v tomto expertním týmu zcela vlastní úkol. Projektové plánování vedl architekt Fritz Auer, zatímco Frei Otto vyvíjel části střechy. Otto k tomu používal princip pokus–omyl. Jak to celé probíhalo? Vyráběl stále větší plastické modely střechy a když konstrukce selhala, udělal krok zpět, aby začal znovu.
Mezitím Andrä a Leonhardt pracovali na výpočtu míst střechy pomocí prvních CAD programů. Dne 21. dubna 1972 nastal ten okamžik. Střecha Olympijského stadionu Mnichov byla dokončena a dodnes se tato gigantická konstrukce vznáší téměř jako pírko nad olympijským komplexem.
Olympijský stadion Mnichov: Vliv na moderní stavitelství
Olympijský stadion Mnichov se měl stát symbolem německého nového začátku – a vyšlo to. Především střešní konstrukce se stala celosvětově proslulou a inspirovala četné známé stavby, které měly následovat. Každé velké město chtělo takovýto monument lehkosti. Spojení prestiže a umění.
Dalším architektem, který se specializuje na zakřivené, téměř vznášející se stavby, je Santiago Calatrava. Proč jsou jeho velké projekty opakovaně terčem kritiky a proč je ve své vlasti mezitím persona non grata, se dozvíte zde: Mezi elegancí a dobrodružstvím: Santiago Calatrava .
Nakonec střešní konstrukce na Olympijském stadionu Mnichov změnila způsob, jakým by měli inženýři uvažovat. Materiálová účinnost a stabilita se daly skloubit. Navíc se příroda a architektura nemusely vzájemně vylučovat, naopak – daly se vynikajícím způsobem propojit.
Závěr: Olympijský stadion Mnichov
Olympijský stadion Mnichov je mnohem víc než jen místo konání sportovních akcí. Stal se symbolem toho, že nové začátky často vyžadují pořádnou dávku odvahy. Ale na konci se to vyplatí. Inovace v tak starém odvětví, jako je stavebnictví, to nikdy nemá snadné. O to působivější jsou výsledky, když se nová myšlenka nakonec prosadí.
Dnes se Olympijský stadion v Mnichově využívá pro všechny druhy akcí. Například v letech 1972 až 2005 byl domácím stadionem FC Bayern München. V roce 1974 se zde konalo Mistrovství světa FIFA a v roce 1988 UEFA Euro. Po desetiletí byl Olympijský stadion Mnichov jednou z nejdůležitějších fotbalových arén Evropy a rozhodně jednou z nejkrásnějších na světě.
Také pro koncerty se stadion se svou spektakulární střechou samozřejmě hodil. V průběhu desetiletí zde vystupovali mezinárodní hvězdy jako Michael Jackson, The Rolling Stones, Queen, U2, AC/DC a Coldplay. Ale i neobvyklé akce jako Supercross, motoristické show, zimní sportovní události a další akce extrémních sportů se zde dodnes opakovaně konají.
Pokud tedy někdy budete na nějaké akci tam – nebo jen ve městě: Zarezervujte si přece prohlídku stadionu! Můžete se dokonce zúčastnit doprovázených výstupů na střešní konstrukci. Zcela mimořádný zážitek. Získáte tak jedinečný dojem z veškerého inženýrského umění, které je v tomto stavebním projektu obsaženo.
Stavební komplex s inovativními konstrukcemi: Olympijský stadion Mnichov má naprosto jedinečnou historii. Postaven pro několik týdnů olympijských her, dodnes patří mezi ikonické stavby města. V každém případě rozhodně stojí za návštěvu.
