Historyczna konstrukcja dachu przeliczona cyfrowo: Wywiad z Patrickiem Hauckiem

RSTAB jako pomost między konserwacją zabytków a nowoczesnym projektowaniem konstrukcji

Decydującym aspektem tego projektu nie były jedynie obliczenia. RSTAB pełnił rolę interfejsu między historyczną substancją a nową konstrukcją spełniającą wymagania normowe. Dzięki przestrzennemu modelowaniu 3D w programie RSTAB udało się połączyć wymagania projektowe i rzeczywistość konstrukcyjną w jednym spójnym, wiarygodnym modelu.

Oprogramowanie wspierało współpracę w szczególny sposób: konserwatorzy zabytków wnosili swoje wytyczne dotyczące historycznego pierwowzoru, a projektant konstrukcji mógł bezpośrednio w RSTAB analizować i oceniać różne warianty. W ten sposób wymagania konserwatorskie zostały przełożone na rozwiązanie zoptymalizowane statycznie i możliwe do wykonania. Efekt końcowy jest nie tylko zgodny z normami, ale także ekonomiczny — przy jednoczesnym zachowaniu historycznego charakteru obiektu.

Obliczanie zamiast przybliżania – przy użyciu programu RSTAB w przestrzennym modelu 3D

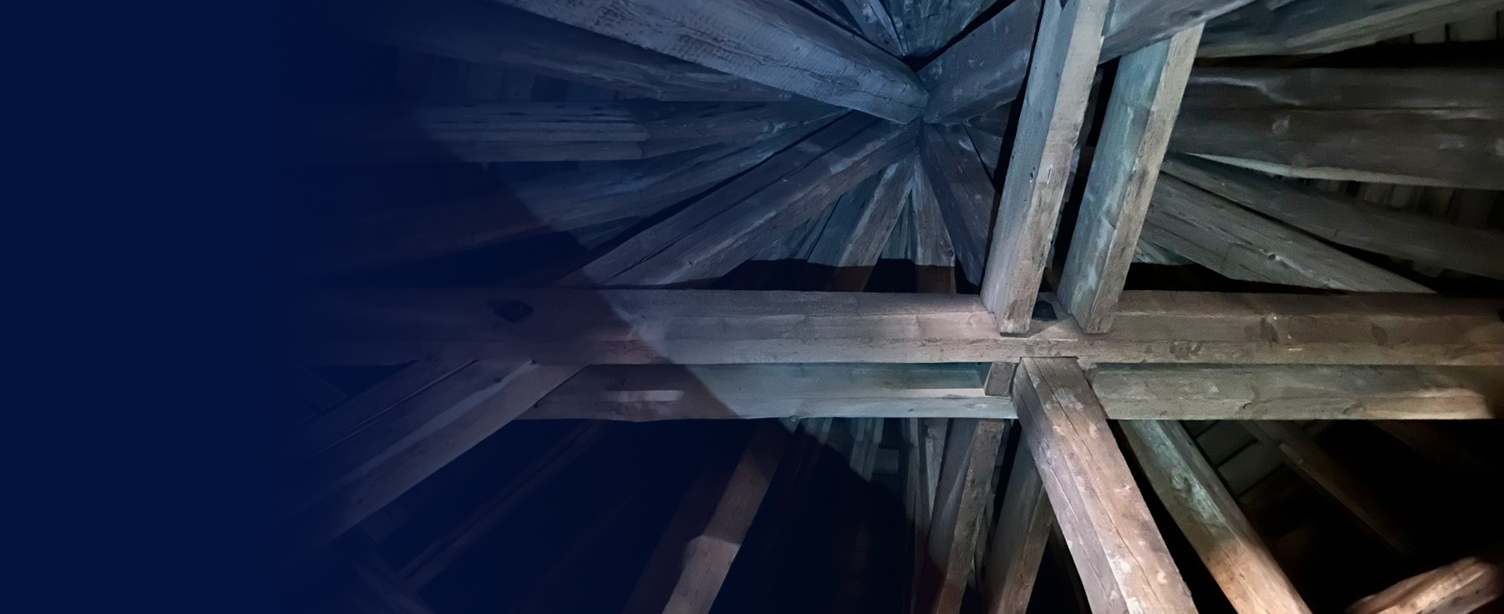

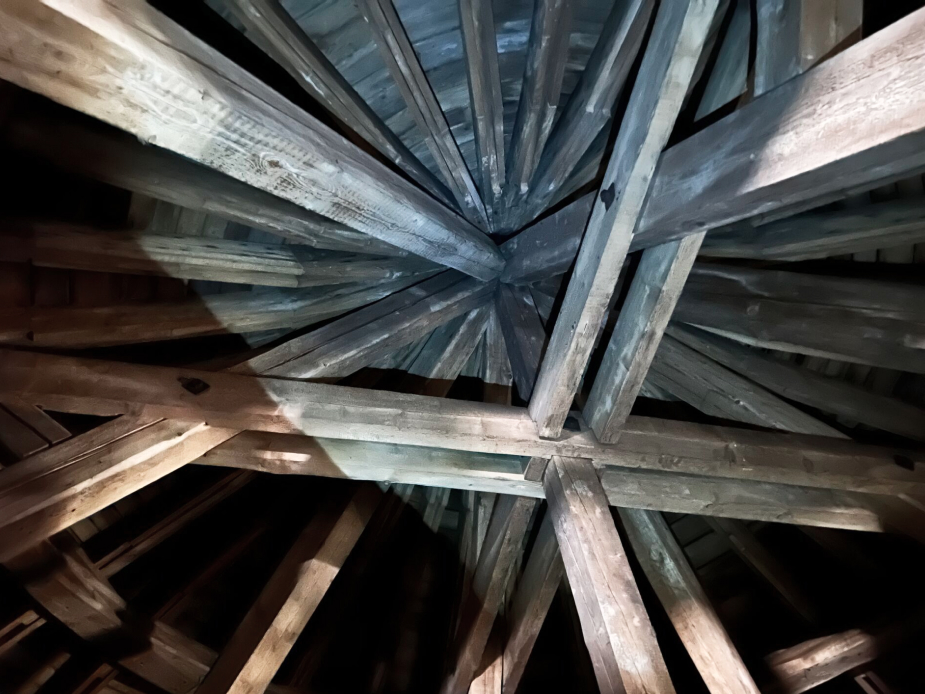

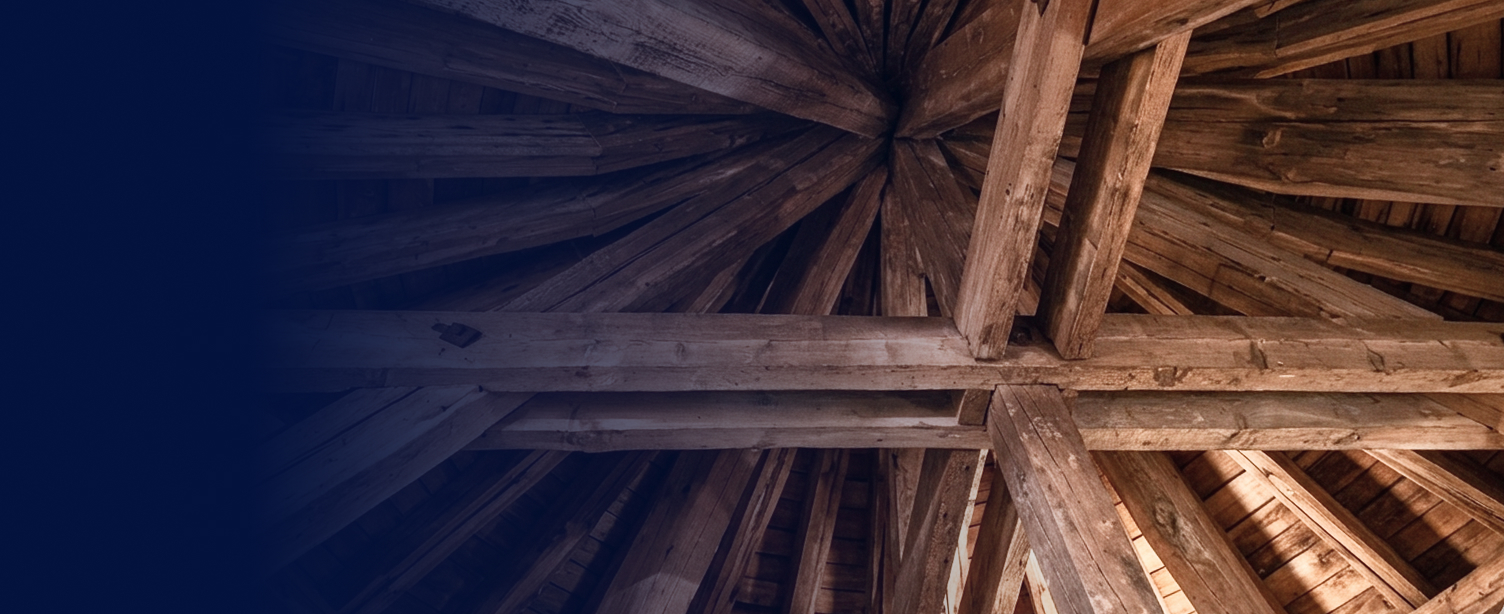

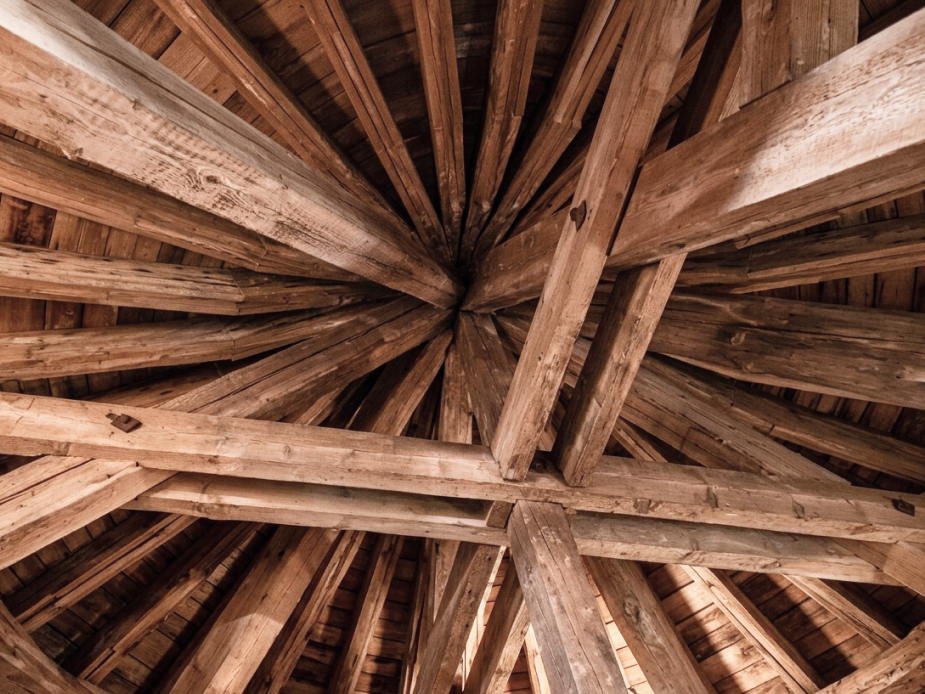

W przypadku konstrukcji dachowej wieży kuchennej bardzo wyraźnie ujawniła się przewaga szczegółowych obliczeń trójwymiarowych w programie RSTAB. Historyczna, częściowo wygięta geometria konstrukcji nośnej nie mogłaby zostać w sposób wiarygodny odwzorowana przy użyciu uproszczonych metod 2D.

Dzięki RSTAB możliwe było odwzorowanie całej konstrukcji dachowej jako przestrzennego modelu prętowego – wraz z rzeczywistymi warunkami podparcia i połączeń zamodelowanych za pomocą sztywności sprężystych. To połączenie dokładności modelu i wymiarowania zgodnego z normami sprawiło, że analiza nośności była wiarygodna i przejrzysta: zarówno nośność każdego pojedynczego elementu, jak i globalne zachowanie nośne systemu mogły zostać bezpiecznie wykazane zgodnie z obowiązującymi normami.

W programie RSTAB szczegółowo zamodelowaliśmy konstrukcję dachu w trójwymiarze.

Za pomocą tego można było wykazać nośność i globalne zachowanie konstrukcji zgodnie z normami.

Patrick Hauck ALS Ingenieure GmbH & Co. KG

Kluczowe funkcje bazowe: Import sztywności sprężystych i reakcji podporowych

Poza zastosowaniem w projektach oprogramowanie Dlubal przynosi zespołowi ALS Ingenieure przede wszystkim wymierne korzyści w codziennej pracy: powtarzalne zadania są realizowane szybciej, bardziej standardowo i przy mniejszym nakładzie pracy ręcznej. Na pierwszy plan wysuwają się dwie funkcje:

• Sztywności sprężyn dla połączeń i podpór (RSTAB): dla biura funkcja ta jest niezbędna przy modelowaniu historycznych konstrukcji dachowych. Rzeczywiste warunki brzegowe oraz częściowo podatne połączenia między elementami można dzięki temu uwzględniać w sposób zróżnicowany – obliczenia istniejących konstrukcji w sposób zbliżony do rzeczywistości byłyby bez tego rozwiązania praktycznie niemożliwe.

• Import reakcji podporowych (RFEM): W konstrukcjach żelbetowych funkcja ta znacząco oszczędza czas: siły podporowe z modelu częściowego mogą być bezpośrednio przenoszone jako obciążenia do modelu kolejnego etapu. Kroki robocze, które w innym przypadku wymagałyby kilku godzin ręcznego wprowadzania danych, zostają w ten sposób zautomatyzowane – a cały proces pozostaje szybki i przejrzysty.
