Historisches Dachtragwerk digital neu berechnet: Interview mit Patrick Hauck

RSTAB als Brücke zwischen Denkmalpflege und moderner Tragwerksplanung

Ausschlaggebender Punkt bei diesem Projekt war nicht einfach nur eine Berechnung. RSTAB diente als Schnittstelle zwischen historischem Bestand und normgerechter Neukonstruktion. Durch die räumliche 3D-Modellierung in RSTAB konnten Planungsanforderungen und konstruktive Realität in einem gemeinsamen, belastbaren Modell zusammengeführt werden.

Die Software unterstützte die Zusammenarbeit auf besondere Weise: Die Denkmalpflege brachte ihre Vorgaben zum historischen Vorbild ein, der Tragwerksplaner konnte Varianten direkt in RSTAB nachvollziehbar prüfen und bewerten. Auf diese Weise wurde eine denkmalpflegerisch konforme Vorgabe in eine statisch optimierte und ausführbare Lösung überführt. Das Ergebnis ist nicht nur normkonform, sondern auch wirtschaftlich – und bleibt dabei dem historischen Charakter des Bauwerks treu.

Berechnen statt approximieren – Mit RSTAB im räumlichen 3D-Modell

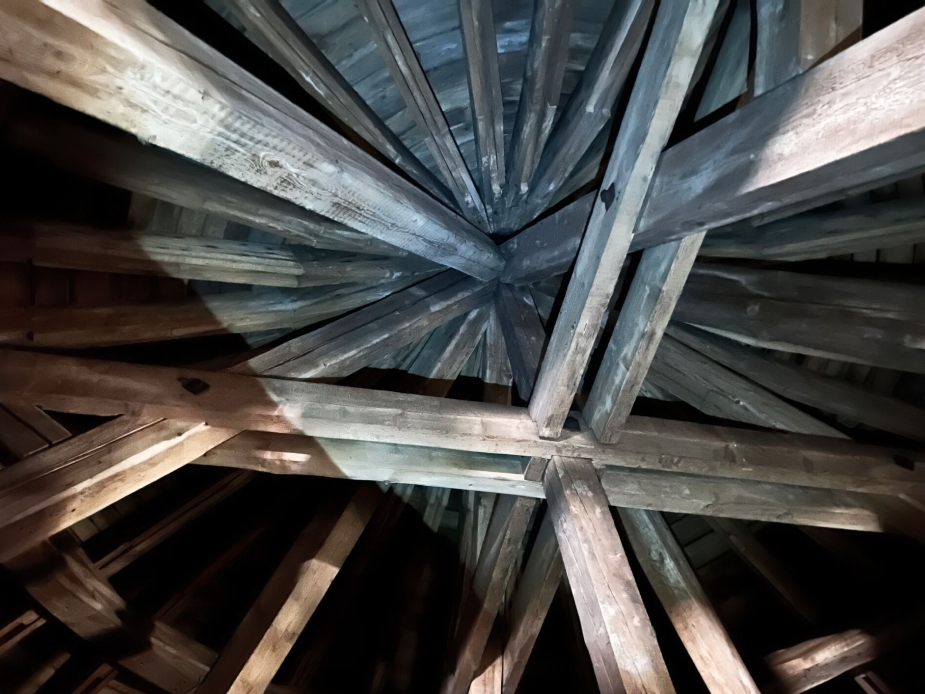

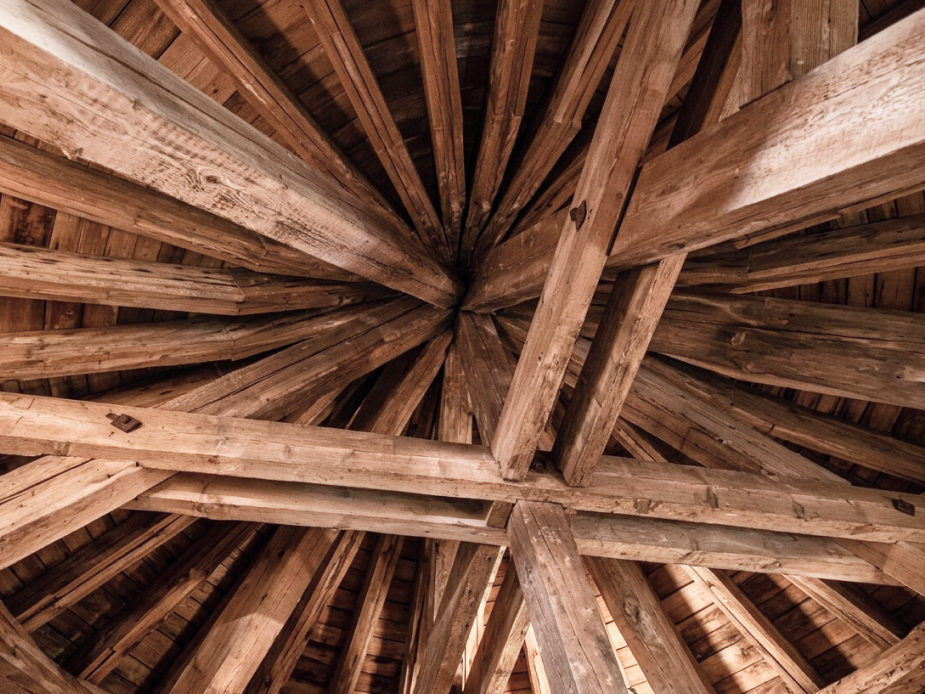

Bei der Dachkonstruktion des Küchenturms zeigte sich der Vorteil einer detaillierten dreidimensionalen Berechnung in RSTAB sehr deutlich. Die historische, teilweise geschwungene Tragwerksgeometrie hätte mit vereinfachten 2D-Ansätzen nicht wirklichkeitsnah erfasst werden können.

Mit RSTAB ließ sich die gesamte Dachkonstruktion als räumliches Stabwerkmodell abbilden – inklusive der realen Lager- und Verbindungsbedingungen über Federsteifigkeiten. Diese Kombination aus Modelltreue und normgerechter Bemessung machte den Nachweis belastbar und nachvollziehbar: Sowohl die Tragfähigkeit jedes einzelnen Bauteils als auch das globale Tragverhalten des Systems konnten unter Einhaltung der aktuell gültigen Normen sicher nachgewiesen werden.

Mit RSTAB haben wir die Dachkonstruktion detailliert dreidimensional modelliert.

Damit ließen sich Tragfähigkeit und globales Tragverhalten normgerecht nachweisen.

Patrick Hauck ALS Ingenieure GmbH & Co. KG

Wichtige Basis-Funktionen: Federsteifigkeiten & Lagerreaktionen übernehmen

Neben dem Projekteinsatz bringt die Dlubal-Software dem Team von ALS Ingenieure vor allem im Tagesgeschäft einen spürbaren Vorteil: Wiederkehrende Aufgaben werden schneller, standardisierter und mit weniger manuellem Aufwand erledigt. Zwei Funktionen stehen dabei besonders im Vordergrund:

• Federsteifigkeiten für Anschlüsse und Lager (RSTAB): Für das Büro ist diese Funktion unverzichtbar bei der Modellierung historischer Dachkonstruktionen. Reale Randbedingungen und die teilweise nachgiebigen Verbindungen zwischen Bauteilen lassen sich so differenziert berücksichtigen – eine realitätsnahe Berechnung von Bestandskonstruktionen wäre ohne dieses Feature kaum möglich.

• Lagerreaktionen übernehmen (RFEM): Im Massivbau ist diese Funktion ein echter Zeitsparer: Auflagerkräfte aus einem Teilmodell können direkt als Lasten in ein nachgeordnetes Modell übernommen werden. Arbeitsschritte, die sonst manuell mehrere Stunden beanspruchen würden, werden damit automatisiert – der Workflow bleibt schnell und nachvollziehbar.
