Calcul de structures et monuments historiques : Entretien avec Patrick Hauck

RSTAB comme passerelle entre la préservation du patrimoine et le calcul de structure moderne

Le point décisif dans ce projet n’était pas simplement un calcul. RSTAB a servi d’interface entre le bâti historique existant et une reconstruction conforme aux normes. La modélisation 3D dans RSTAB a permis d’unir les exigences de planification et la réalité structurelle dans un modèle commun et robuste.

Le logiciel a soutenu la collaboration d’une manière particulière : la préservation du patrimoine a apporté ses exigences relatives au modèle historique, tandis que les ingénieurs structure ont pu vérifier et évaluer directement des variantes dans RSTAB de manière compréhensible et traçable. Ainsi, une exigence conforme aux principes de la préservation du patrimoine a été transformée en une solution optimisée et exécutable. Le résultat est non seulement conforme aux normes, mais aussi économique – tout en restant fidèle à l’architecture historique de l’ouvrage.

Calculer au lieu d’approximer – Avec le modèle 3D RSTAB

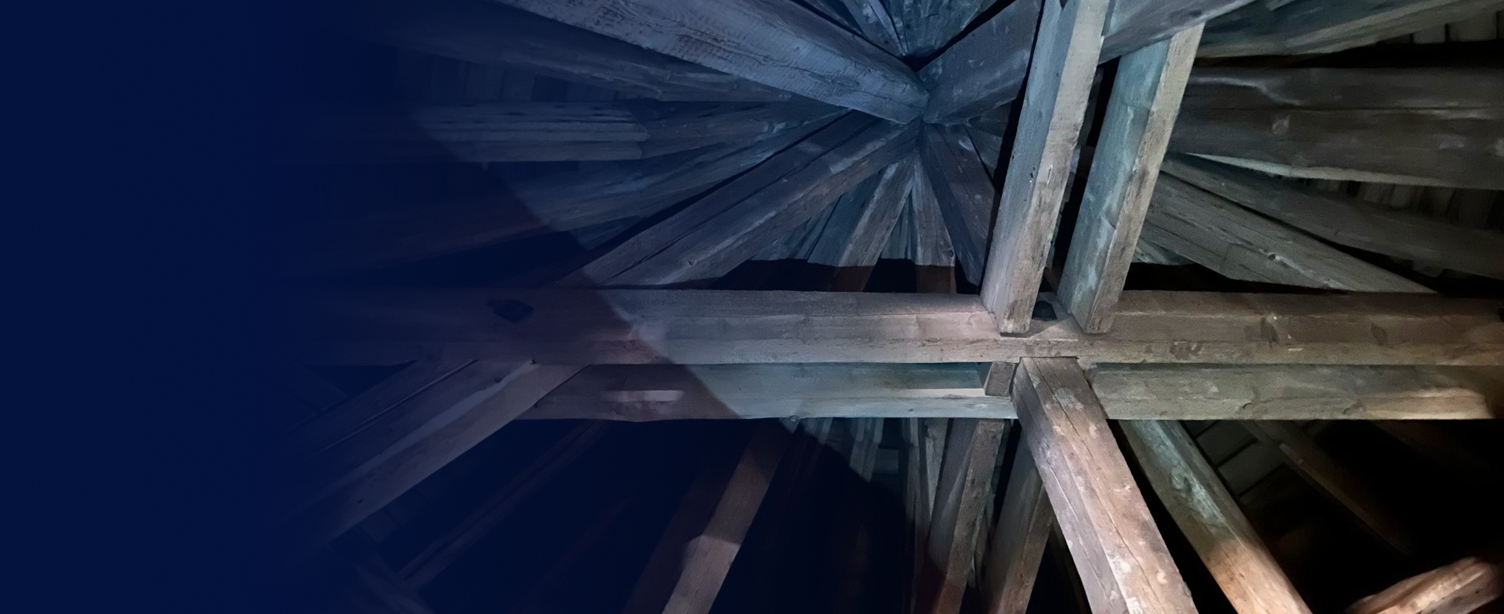

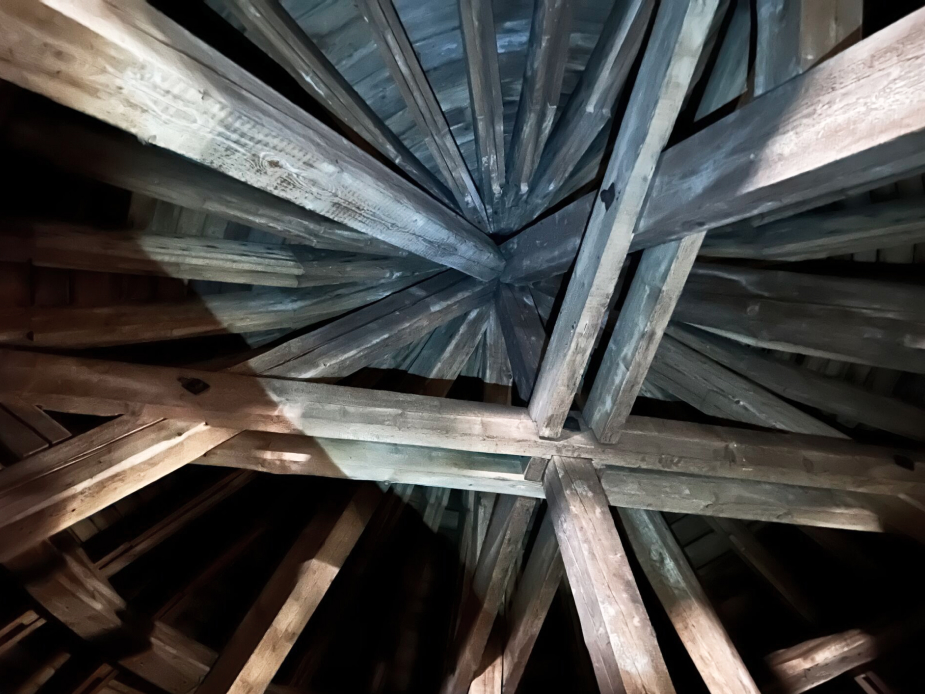

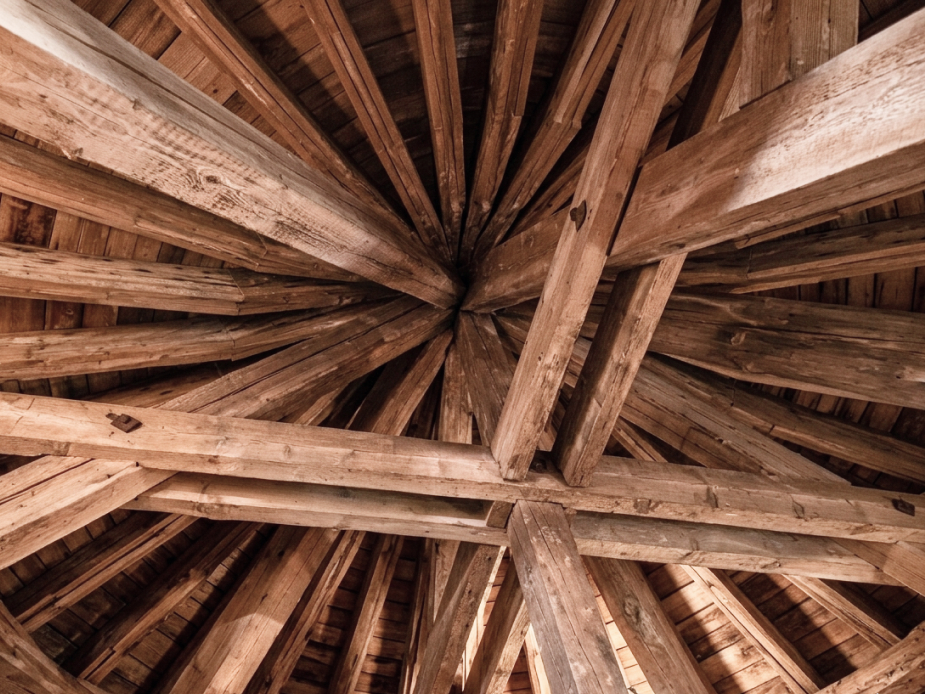

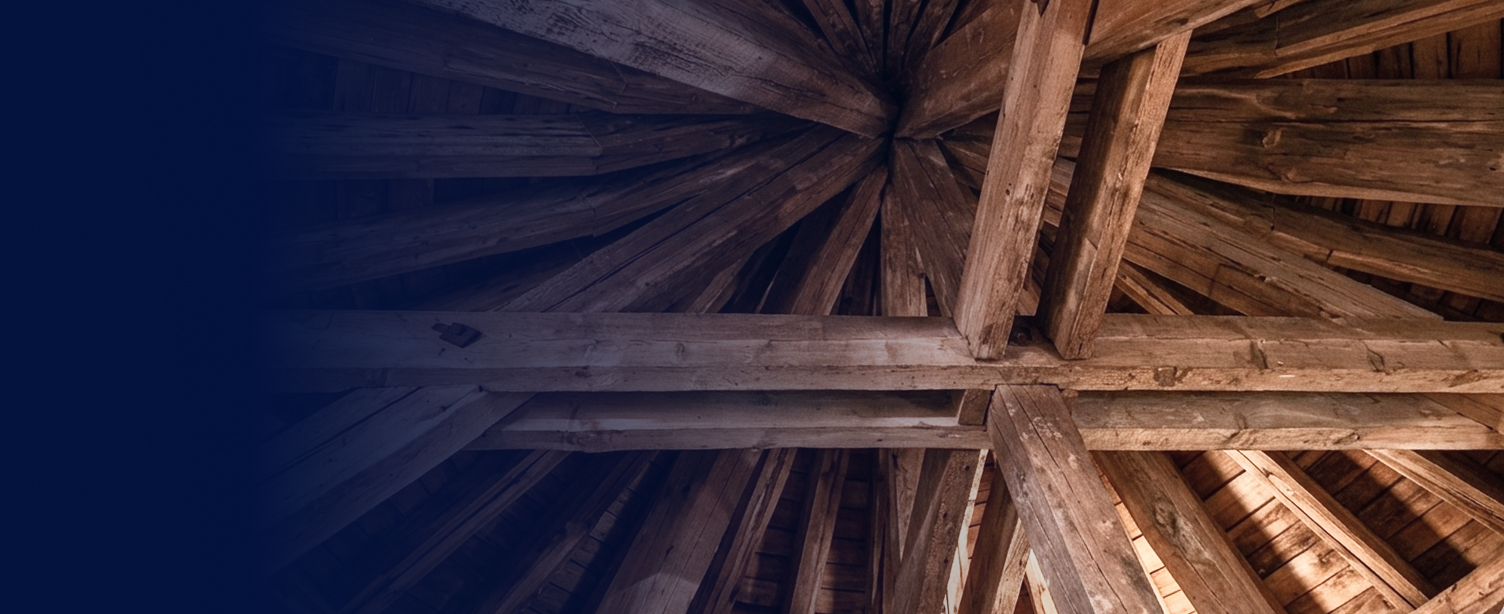

Dans la structure de toiture de la tour des cuisines, l’avantage d’un calcul tridimensionnel détaillé dans RSTAB est apparu très clairement. La géométrie porteuse historique, en partie courbée, n’aurait pas pu être représentée de manière réaliste avec des approches 2D simplifiées.

Avec RSTAB, l’ensemble de la structure de toiture a pu être représenté sous forme de modèle de structure filaire 3D – en prenant en compte les conditions réelles d’appui et de liaison via des raideurs de ressort. Cette combinaison de fidélité au modèle et de vérification conforme aux normes a rendu le calcul de structure fiable et compréhensible : la capacité portante de chaque composant tout comme le comportement structurel global du système ont pu être vérifiés en toute sécurité dans le respect des normes actuellement en vigueur.

Avec RSTAB, le BEC a modélisé en détail la structure de la toiture en trois dimensions.

Ainsi, il était possible de démontrer la capacité portante et le comportement structurel global conformément aux normes.

Patrick Hauck ALS Ingenieure GmbH & Co. KG

Fonctions de base importantes : reprendre les raideurs de ressort et les réactions d’appui

En plus de son utilisation dans les projets, le logiciel Dlubal a apporté à l’équipe d’ALS Ingenieure un avantage tangible au quotidien : les tâches récurrentes sont exécutées plus rapidement, de manière plus standardisée et avec moins d’efforts manuels. Deux fonctions se démarquent particulièrement à cet égard :

• Raideurs de ressort pour les assemblages et les appuis (RSTAB) : pour le bureau, cette fonction est indispensable lors de la modélisation de structures de toiture historiques. Les conditions aux limites réelles et les liaisons parfois souples entre les éléments peuvent ainsi être prises en compte de manière différenciée – un calcul réaliste des structures existantes serait difficilement possible sans cette fonctionnalité.

• Reprendre les réactions d’appui (RFEM) : dans les structures en béton, cette fonction est un vrai gain de temps. Les réactions d’appui d’un sous-modèle peuvent être reprises directement comme charges dans un modèle en aval dans le flux de travail. Les étapes de travail qui prendraient autrement plusieurs heures en saisie manuelle sont ainsi automatisées – le flux de travail reste rapide et compréhensible.
