Nový, digitální výpočet historické střešní konstrukce: rozhovor s Patrickem Hauckem

RSTAB jako most mezi památkovou péčí a moderním návrhem konstrukcí

Klíčovým aspektem tohoto projektu nebyl pouze výpočet. Program RSTAB sloužil jako spojovací článek mezi historickou konstrukcí a novým návrhem splňujícím normy. Prostorové 3D modelování v programu RSTAB umožnilo skloubit projektové požadavky a skutečný stav konstrukce a vytvořit spolehlivý model.

Tento software podporoval jedinečnou formu spolupráce: Památková péče poskytla údaje o historické předloze, zatímco statik mohl přímo v programu RSTAB přehledně ověřit a vyhodnotit různé varianty. Touto cestou bylo vypracováno staticky optimalizované a proveditelné řešení, které zároveň respektovalo požadavky památkové ochrany. Výsledek nejen splňuje normy, ale je také hospodárný – a zároveň zachovává historický ráz budovy.

Výpočet místo aproximace – s programem RSTAB v prostorovém 3D modelu

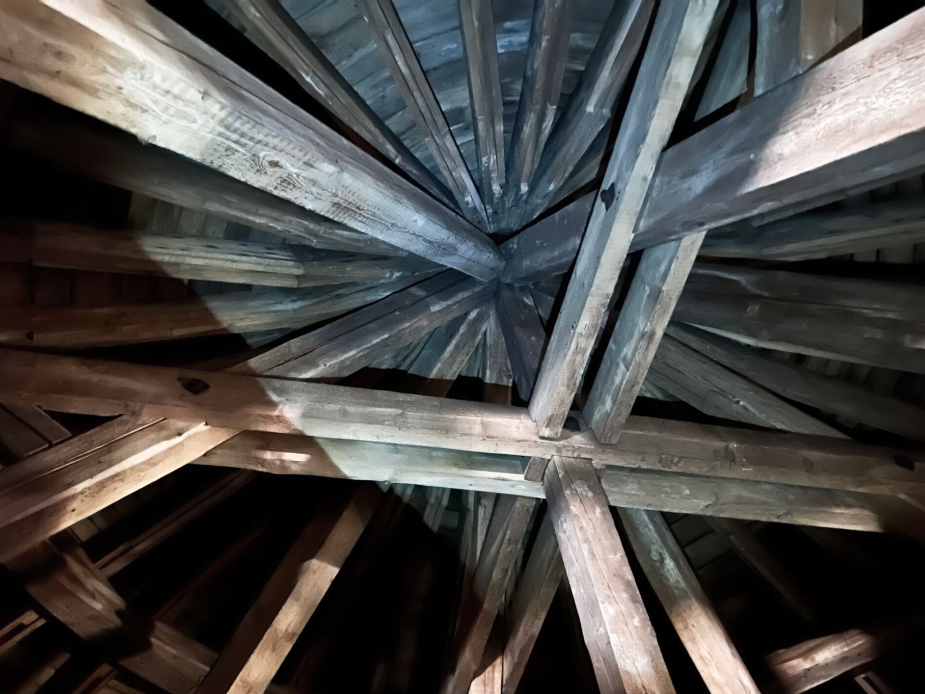

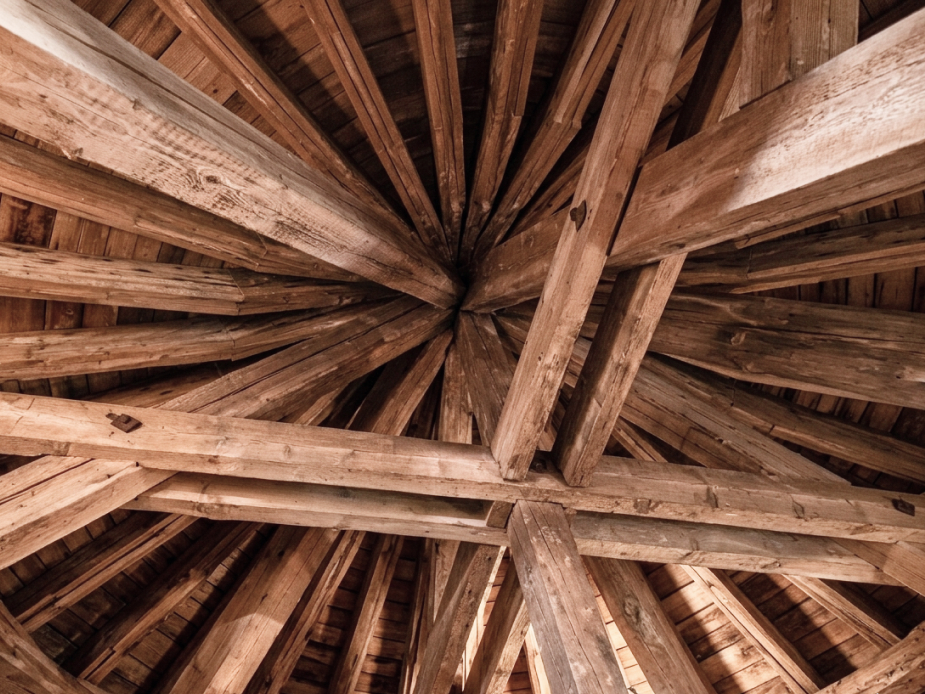

V případě střešní konstrukce Kuchyňské věže se plně projevily výhody detailního trojrozměrného výpočtu v programu RSTAB. Historickou, částečně zakřivenou geometrii konstrukce by nebylo možné realisticky modelovat zjednodušenými 2D postupy.

Program RSTAB umožnil modelovat celou střešní konstrukci jako prostorový příhradový model – včetně reálných podmínek podepření a spojů vyjádřených tuhostmi pružin. Díky této kombinaci historické věrnosti modelu a posouzení v souladu s normami byla analýza spolehlivá a přehledná: bylo tak možné spolehlivě analyzovat únosnost jednotlivých konstrukčních prvků i celkové chování konstrukčního systému v souladu s aktuálně platnými normami.

S využitím programu RSTAB jsme vytvořili detailní trojrozměrný model střešní konstrukce.

Únosnost a celkové chování konstrukce tak bylo možné posoudit v souladu s normami.

Patrick Hauck ALS Ingenieure GmbH & Co. KG

Hlavní funkce: Import tuhosti pružin a podporových reakcí

Kromě konkrétních uplatnění při projektech přináší software Dlubal týmu ALS Ingenieure hmatatelnou výhodu zejména při každodenní práci: opakující se úkoly se provádí rychleji, s přesnějším zohledněním norem a s menším manuálním úsilím. Do popředí přitom vystupují zejména tyto dvě funkce:

• Tuhost pružin pro spoje a podpory (RSTAB): Pro projekční kancelář je tato funkce při modelování historických střešních konstrukcí nepostradatelná. Lze tak přesně zohlednit reálné okrajové podmínky a částečně pružné spoje mezi konstrukčními prvky – bez této funkce by bylo prakticky nemožné provést výpočet stávajících konstrukcí, který by se blížil realitě.

• Import podporových reakcí (RFEM): U betonových konstrukcí tato funkce opravdu výrazně šetří čas: podporové síly z dílčího modelu lze přímo importovat jako zatížení do navazujícího modelu. Pracovní kroky, jejichž ruční provedení by jinak trvalo několik hodin, jsou tak automatizovány, což zajišťuje rychlý a přehledný pracovní postup.
