Проблема

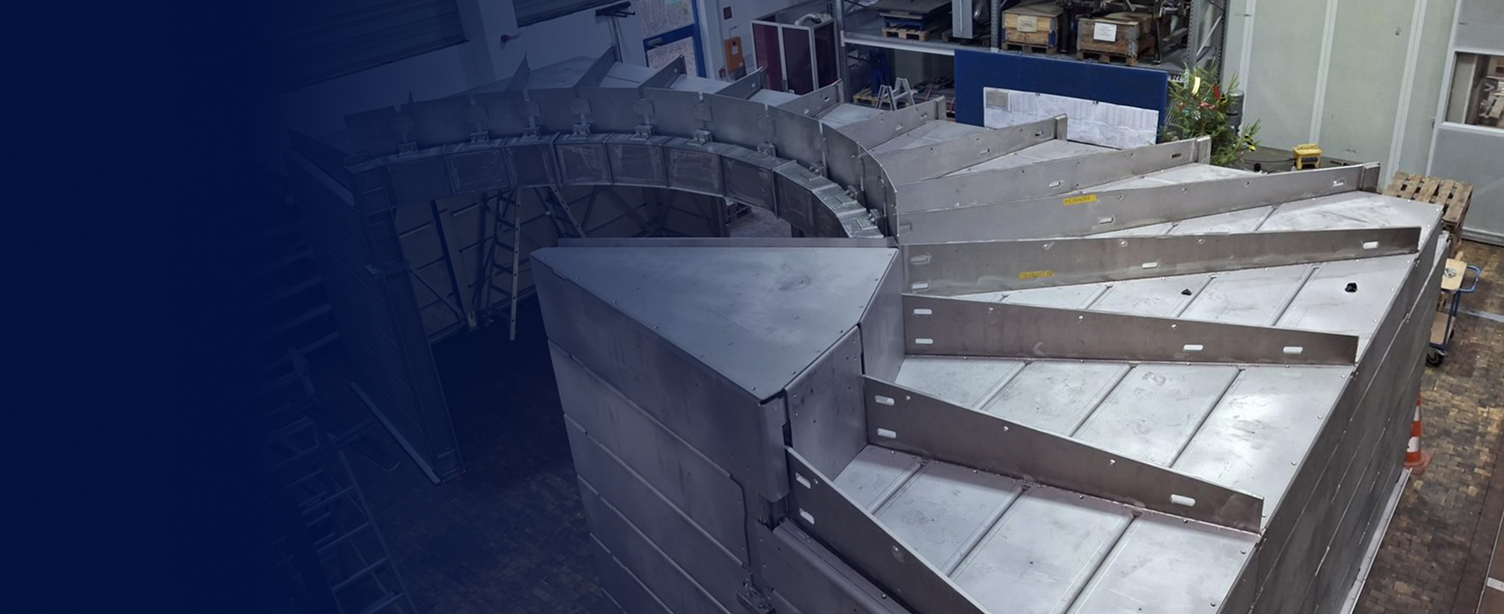

Проектирование радиационной защитной оболочки для трехосевого спектрометра «LaDiff» в нейтронном исследовательском центре FRM II ТУ Мюнхена предъявляло чрезвычайно высокие инженерные требования. Конструкция должна была безопасно воспринимать огромные нагрузки — в общей сложности 80 тонн, обусловленные 5-сантиметровой свинцовой облицовкой, — и одновременно соблюдать крайне строгие предельные значения деформаций. Поскольку нейтронные эксперименты также требуют среды без магнитных помех, вся подконструкция должна была быть изготовлена из специальной немагнитной нержавеющей стали. Это привело к сильно статически неопределимой системе, точный расчет которой выводит многие стандартные программы для стальных конструкций за пределы их возможностей.
Решение
Для решения этой сложной несущей системы Thomas Linder использовал флагманский продукт RFEM от Dlubal Software в сочетании с дополнением Stahlbemessung. Программное обеспечение обеспечило точное 3D-моделирование безопорного трапециевидного плана и радиально расположенных балок перекрытия. Особо важным было то, что RFEM без проблем справился со специальными требованиями к материалу. Программа позволила выполнять точные расчеты устойчивости и несущей способности для немагнитной нержавеющей стали и тем самым обеспечила безопасность и чрезвычайную точность, которые абсолютно необходимы для исследовательского объекта такого типа.
Преимущества
- Расширенные возможности по материалам: В отличие от многих программ, ограниченных обычными сталями, дополнение Stahlbemessung позволяет без проблем выполнять расчет специальных материалов, таких как немагнитная нержавеющая сталь, включая все проверки устойчивости.
- Прозрачные и понятные расчеты: Детальная выдача результатов показывает точные уравнения из нормы. Это предотвращает «черный ящик», создает доверие и позволяет инженеру проследить каждую отдельную проверку для каждого стержня.
- Бесшовная документация: Возможность параллельно работать в модели и в отчете является огромным преимуществом. Такие функции, как пользовательские виды, множественная печать и автоматическое обновление отчета при изменениях модели, делают документацию чрезвычайно эффективной.
- Выдающаяся экспертная поддержка: Договор обслуживания Pro гарантирует быструю телефонную поддержку, которая помогает и по специальным вопросам. Команда Dlubal также дает ценные советы о том, как упростить и ускорить рабочие процессы.
