Défi

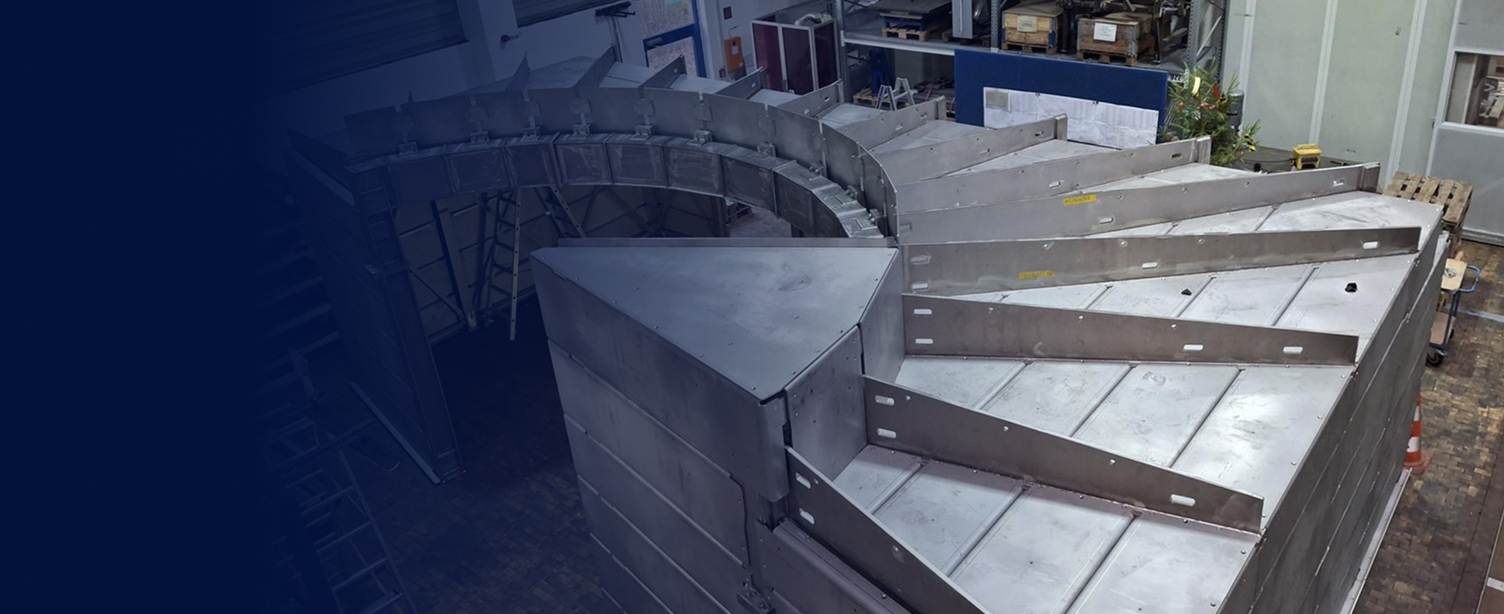

La planification d’une enveloppe de protection antiradiation pour le spectromètre à trois axes « LaDiff » au centre de recherche sur les neutrons FRM II de l’Université technique de Munich a imposé des exigences d’ingénierie extrêmes. La structure devait reprendre en toute sécurité des charges énormes – au total 80 tonnes, en raison d’un revêtement en plomb de 5 cm d’épaisseur – tout en respectant des limites de déformation extrêmement strictes. Comme les expériences de neutrons exigent en outre un environnement exempt d’influences magnétiques, toute la sous-structure devait être réalisée en un acier inoxydable spécial non magnétique. Cela a conduit à un système hautement hyperstatique, dont la vérification précise pousse de nombreux logiciels standard pour les structures en acier à leurs limites.
Solution
Pour maîtriser cette structure porteuse complexe, Thomas Linder a opté pour le produit phare RFEM de Dlubal Software en combinaison avec le module complémentaire Vérification de l’acier. Le logiciel a permis la modélisation 3D exacte du plan trapézoïdal sans poteaux et des poutres de plafond disposées radialement. Il était particulièrement décisif que RFEM puisse gérer sans difficulté les exigences spécifiques en matière de matériau. Le logiciel a permis des analyses de stabilité et des calculs de résistance précis pour l’acier inoxydable non magnétique, garantissant ainsi la sécurité et l’extrême précision indispensables à un centre de recherche de ce type.
Avantages
- Possibilités étendues en matière de matériaux : contrairement à de nombreux logiciels limités aux aciers courants, le module complémentaire Vérification de l’acier permet de vérifier sans difficulté des matériaux spéciaux tels que l’acier inoxydable non magnétique, avec toutes les vérifications de stabilité.
- Calculs transparents et compréhensibles : le détail des résultats affiche les équations exactes de la norme. Cela évite l’effet « boîte noire », crée la confiance et permet à l’ingénieur de retracer chaque vérification pour chaque barre.
- Documentation fluide : la possibilité de travailler en parallèle dans le modèle et dans le rapport d’impression constitue un énorme avantage. Des fonctions telles que les vues définies par l’utilisateur, l’impression multiple et la mise à jour automatique du rapport lors de modifications du modèle rendent la documentation extrêmement efficace.
- Support exceptionnel : un contrat de service Pro garantit une assistance téléphonique rapide, également utile pour les sujets spécifiques. L’équipe Dlubal fournit en outre de précieux conseils pour rendre les flux de travail plus simples et plus rapides.
