Výzva

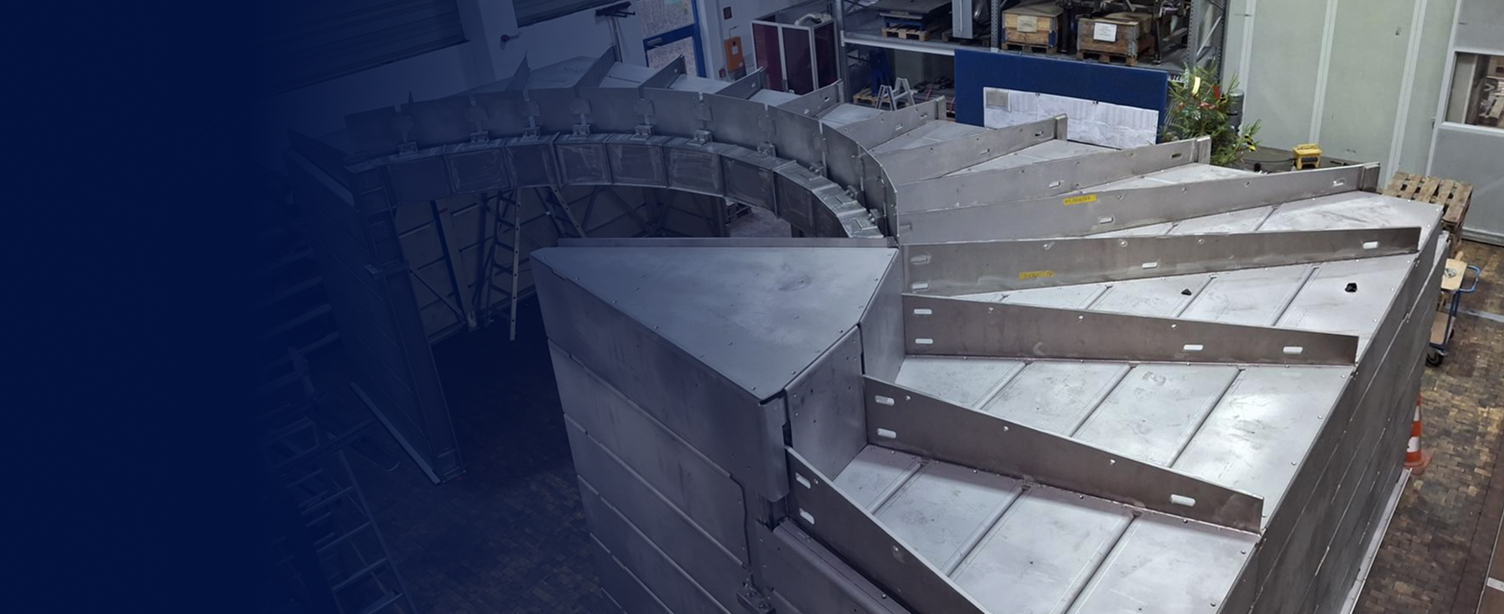

Návrh radiačního stínicího krytu pro tříosé spektrometr „LaDiff“ v neutronovém výzkumném centru FRM II Technické univerzity v Mnichově představoval mimořádné inženýrské požadavky. Konstrukce musela bezpečně přenést obrovská zatížení – celkem 80 tun, vyplývajících z 5 cm silného olověného opláštění – a současně dodržet mimořádně přísné mezní hodnoty deformací. Jelikož neutronové experimenty navíc vyžadují prostředí bez magnetických rušivých vlivů, musela být celá spodní konstrukce vyrobena ze speciálního nemagnetického nerezového oceli. To vedlo k vysoce staticky neurčitému systému, jehož přesný návrh naráží u mnoha standardních programů pro ocelové konstrukce na hranice možností.
Řešení
Pro zvládnutí této složité nosné konstrukce se Thomas Linder spolehl na vlajkovou loď RFEM od Dlubal Software v kombinaci s doplňkem Posouzení oceli. Software umožnil přesné 3D modelování půdorysu bez sloupů ve tvaru lichoběžníku a radiálně uspořádaných stropních nosníků. Zvláště rozhodující bylo, že RFEM bez problémů zvládl speciální požadavky na materiál. Program umožnil přesné posouzení stability a výpočty únosnosti pro nemagnetickou nerezovou ocel a tím zajistil bezpečnost a mimořádnou přesnost, které jsou pro výzkumné zařízení tohoto druhu nezbytné.
Výhody
- Rozšířené možnosti materiálů: Na rozdíl od mnoha programů, které jsou omezeny na běžné oceli, umožňuje doplněk Posouzení oceli bezproblémové posuzování speciálních materiálů, jako je nemagnetická nerezová ocel, včetně všech posouzení stability.
- Transparentní a přehledné výpočty: Detailní výstup výsledků zobrazuje přesné rovnice podle normy. To zabraňuje „black-box“ charakteru, buduje důvěru a umožňuje inženýrovi sledovat každý jednotlivý posudek pro každý prut.
- Bezproblémová dokumentace: Možnost pracovat současně v modelu i v tiskovém protokolu je obrovskou výhodou. Funkce jako uživatelsky definované pohledy, vícenásobný tisk a automatická aktualizace protokolu při změnách modelu činí dokumentaci vysoce efektivní.
- Vynikající odborná podpora: Servisní smlouva Pro zaručuje rychlou telefonickou podporu, která pomáhá i se speciálními tématy. Tým Dlubal navíc poskytuje cenné tipy, jak zefektivnit a urychlit pracovní postupy.
