Desafio

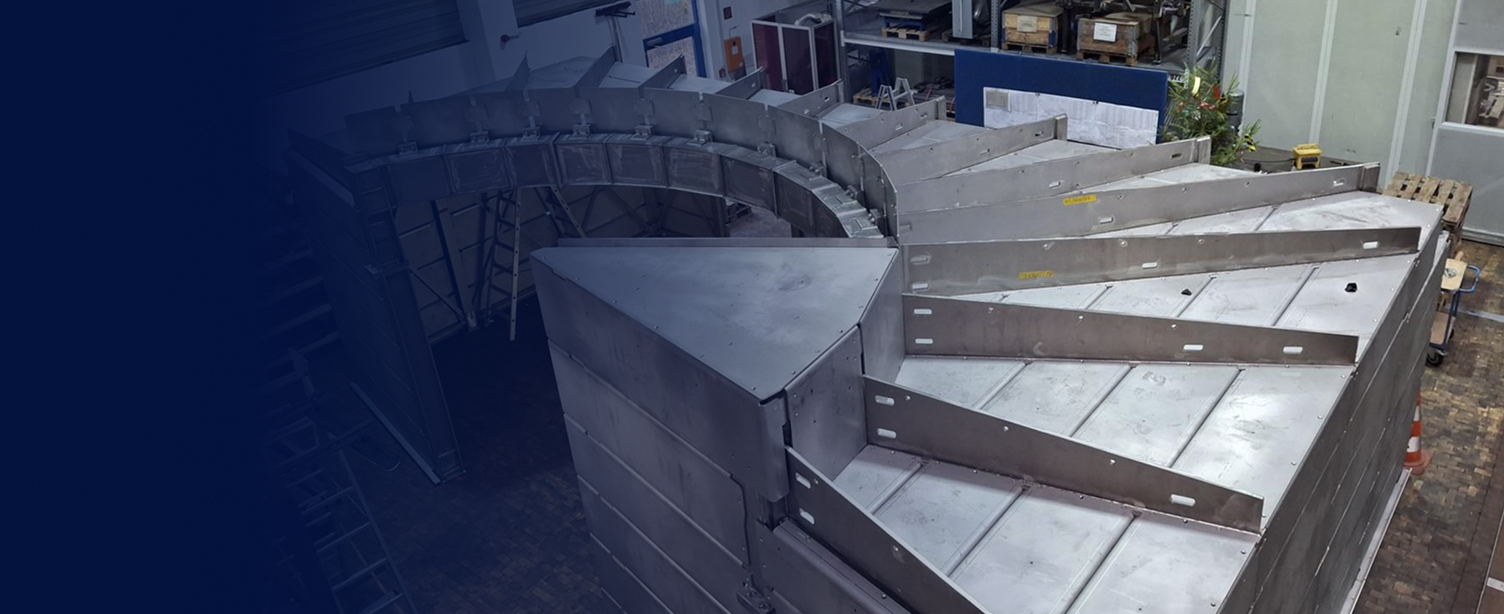

O projeto de um invólucro de proteção contra radiação para o espectrómetro de três eixos „LaDiff“ no centro de investigação de neutrões FRM II da TU München impôs exigências extremas de engenharia. A estrutura teve de suportar com segurança cargas enormes – no total 80 toneladas, resultantes de um revestimento de chumbo com 5 cm de espessura – e, ao mesmo tempo, cumprir limites de deformação extremamente rigorosos. Como os ensaios de neutrões também exigem um ambiente sem influências magnéticas, toda a subestrutura teve de ser executada em aço inoxidável especial não magnético. Isto levou a um sistema altamente hiperestático, cujo dimensionamento preciso leva muitos programas padrão para estruturas metálicas aos seus limites.
Solução
Para dominar esta estrutura portante complexa, Thomas Linder recorreu ao produto principal RFEM da Dlubal Software em combinação com o Add-On Dimensionamento de Estruturas de Aço. O software permitiu a modelação 3D exata da planta trapezoidal sem pilares e das vigas de teto dispostas radialmente. Foi particularmente decisivo que o RFEM conseguisse lidar sem problemas com os requisitos especiais de material. O programa permitiu verificações precisas de estabilidade e cálculos de resistência para o aço inoxidável não magnético, garantindo assim a segurança e a extrema precisão indispensáveis numa instalação de investigação deste tipo.
Vantagens
- Possibilidades avançadas de materiais: Ao contrário de muitos programas, que se limitam a aços correntes, o Add-On Dimensionamento de Estruturas de Aço permite o dimensionamento sem problemas de materiais especiais, como aço inoxidável não magnético, incluindo todas as verificações de estabilidade.
- Cálculos transparentes e compreensíveis: A apresentação detalhada dos resultados mostra as equações exatas da norma. Isto evita um carácter de „caixa negra“, gera confiança e permite ao engenheiro acompanhar cada verificação de cada barra individualmente.
- Documentação integrada: A possibilidade de trabalhar em paralelo no modelo e no relatório de impressão é uma enorme vantagem. Funções como vistas personalizadas, impressão múltipla e atualização automática do relatório quando o modelo é alterado tornam a documentação altamente eficiente.
- Suporte especializado de excelência: Um contrato de serviço Pro garante suporte telefónico rápido, que também ajuda em temas específicos. A equipa da Dlubal fornece ainda dicas valiosas sobre como tornar os fluxos de trabalho mais simples e mais rápidos.
