Несущая конструкция однопролётного склада, выполненная из клеёной древесины

В этой бакалаврской работе рассматривается комплексное проектирование несущей стальной конструкции склада. В начальной части студент провёл расчёт нагрузок, который лег в основу проектирования кровли и стен, основных поперечных каркасов, торцовых стен, связей и несущих элементов перегородок. Работа также включает пояснительную записку и чертежную документацию.

Автор	František Hovorka
Университет	Чешский технический университет в Праге, Строительный факультет,,,Кафедра сталнных и деревянных конструкций

Для статического расчета были созданы 3D модели в программе RFEM 6, причём расчёты были выполнены методом конечных элементов. Конструкция выполнена из стали S235JR с использованием профилей по европейским нормам, доступным в библиотеке программы. Проект учитывает предельные состояния применимости, также выполнены частичные расчеты конструктивных деталей, например, рамных углов с уширениями из тех же профилей, что и основные элементы конструкции.

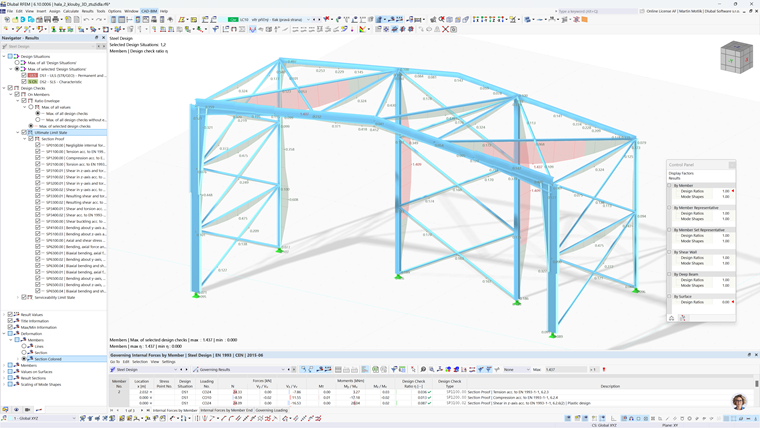

Модель сегмента стального склада, демонстрирующая расчёт проверок и элементы конструкции, такие как кровля, стены и связи в RFEM 6

Расчёт сегмента стального зала с результатами расчёта конструкции

Определённые граничные условия включают максимальный вертикальный прогиб 72 мм (l/250), горизонтальный прогиб 56,5 мм (l/150) и ограничение гибкости для распорок i = L_cr / 250. Расчёты были выполнены в линейном режиме (первый порядок), что необходимо учитывать при интерпретации результатов, особенно для распорок.

Эта работа является примером эффективного использования программного обеспечения Dlubal для статического анализа и проектирования стальных конструкций в рамках высшего образования.

Скачивания

Полный текст магистерской дипломной работы | Несущая конструкция однонефного склада | František Hovorka

11,48 MB

;
