Autor
|
František Hovorka
|
|
Universität
|
Tschechische Technische Universität – Fakultät für Bauingenieurwesen, Abteilung für Stahl- und Holzbau, Tschechische Republik
|

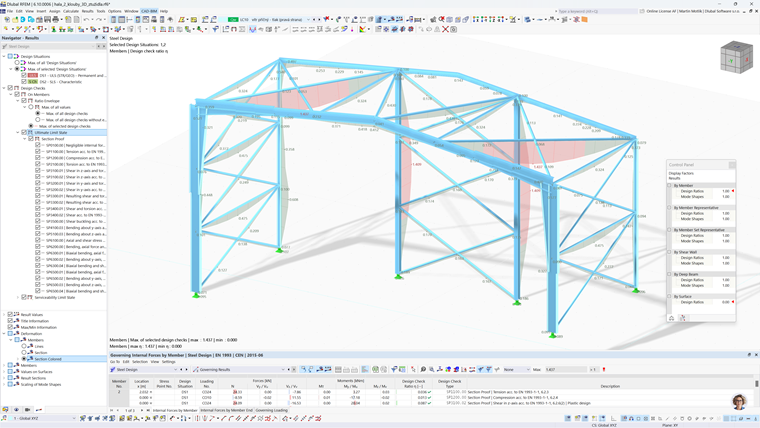

Für die statische Berechnung wurden in RFEM 6 3D-Modelle erstellt und die Berechnungen mittels der Finite-Elemente-Methode durchgeführt. Die Struktur besteht aus Stahl S235JR und verwendet die in der Programmbibliothek verfügbaren europäischen Standardquerschnitte. Der Entwurf berücksichtigt die Gebrauchstauglichkeit und umfasst partielle Nachweise von Konstruktionsdetails, beispielsweise von Rahmenecken mit Flanschen, die aus denselben Querschnitten wie die Hauptstrukturelemente bestehen.
Die Randbedingungen umfassen eine maximale vertikale Durchbiegung von 72 mm (l/250) und eine horizontale Durchbiegung von 56,5 mm (l/150). Zudem wurde ein Schlankheitsverhältnis der Aussteifung von i = L_(cr)/250 angenommen. Bei der Interpretation der Ergebnisse, insbesondere im Hinblick auf die Aussteifung, ist zu berücksichtigen, dass eine lineare statische Berechnung durchgeführt wurde.
Dieses Projekt ist ein gutes Beispiel dafür, wie effektiv die Dlubal-Software für die statische Berechnung und Bemessung von Stahlkonstruktionen im Rahmen des Studiums eingesetzt werden kann.
