Estructura de soporte de nave de almacén de una sola planta

Para el cálculo estático, se crearon modelos 3D en el programa RFEM 6, realizándose los cálculos mediante el método de elementos finitos. La construcción está diseñada con acero S235JR utilizando perfiles de normas europeas disponibles en la biblioteca del programa. El diseño considera los estados límite de servicio y se realizaron también evaluaciones parciales de los detalles constructivos, como las esquinas de los marcos con conexiones del mismo perfil que los elementos principales de la construcción.

• Visor 3D
• Visor 3D | Babylon
• Realidad virtual

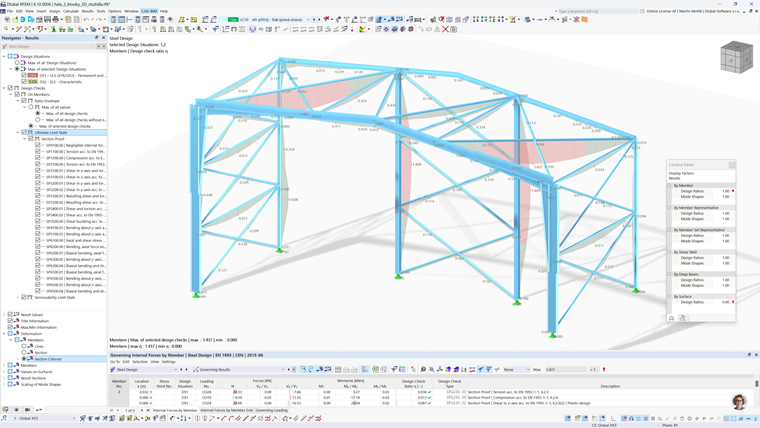

Diseño de segmento de nave de acero con resultados de análisis estructural

Las condiciones de contorno establecidas incluyen un desvío vertical máximo de 72 mm (l/250), un desvío horizontal de 56.5 mm (l/150) y una limitación de esbeltez para los contravientos de i = L_cr / 250. Los cálculos se realizaron en modo lineal (primer orden), lo cual es necesario tener en cuenta al interpretar los resultados, especialmente en los contravientos.

Este trabajo es un ejemplo demostrativo del uso efectivo del software Dlubal para el análisis estructural y diseño de construcciones de acero en el ámbito de los estudios universitarios.
