单跨框架钢结构

该本科毕业论文重点研究了仓库钢结构的综合设计。作者首先进行了荷载分析，为屋面、墙面、主横梁、山墙、支撑和隔墙的设计提供了基础数据。论文同时包含技术分析报告和施工图。

作者	František Hovorka
大学	捷克布拉格 ČVUT - 建筑与土木工程学院 - 钢木结构系

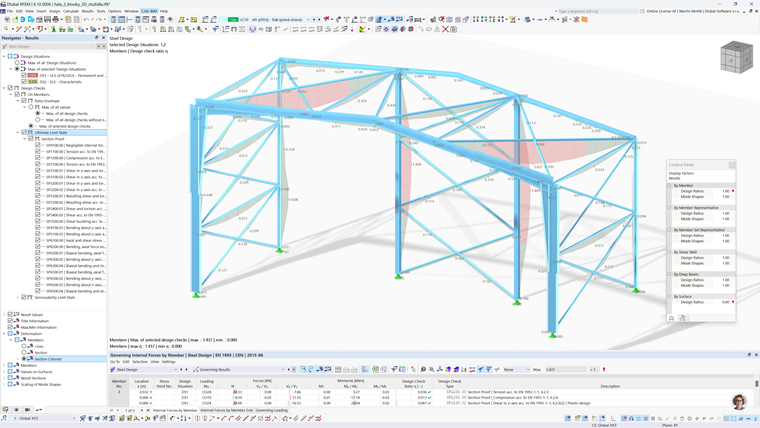

对于静态计算，使用 RFEM 6 程序创建了 3D 模型，并且计算通过有限元法完成。结构设计采用钢材 S235JR，使用程序库中可用的欧洲标准型材。设计考虑了使用极限状态，并进行了构造细节的局部评估，例如使用与结构主要元素相同的型材的框架拐角的过渡。

设定的边界条件包括最大垂直挠度 72 mm (l/250)、水平挠度 56.5 mm (l/150)，以及对支撑拱度的限制 i = L_cr / 250。计算在线性模式（一级）下进行，因此在解释结果时，尤其是对支撑拱度，需要考虑这一点。

该作品是高校课程中有效利用 Dlubal 软件进行钢结构静态分析和设计的示例。
