Konstrukcja nośna jedno-navowej hali magazynowej

Niniejsza praca licencjacka dotyczy kompleksowego projektowania nośnej konstrukcji stalowej hali magazynowej. Student w części wprowadzającej przeprowadził analizę obciążeń, która stanowiła podstawę do projektowania konstrukcji dachu i ścian, głównej ramy poprzecznej, ścian szczytowych, usztywnień i elementów nośnych ścian działowych. Częścią pracy jest również raport techniczny i dokumentacja rysunkowa.

Autor	František Hovorka
Uniwersytet	PAVELKA, Tomáš. Návrh ocelové konstrukce dílenské haly

Dla obliczeń statycznych utworzono modele 3D w programie RFEM 6, a obliczenia przeprowadzono metodą elementów skończonych. Konstrukcja jest zaprojektowana z oceli S235JR z wykorzystaniem profili z norm europejskich dostępnych w bibliotece programu. Projekt uwzględnia stany graniczne użytkowalności, a także wykonano częściowe oceny szczegółów konstrukcyjnych, takich jak narożniki ram ze wzmocnieniami z tych samych profili co główne elementy konstrukcji.

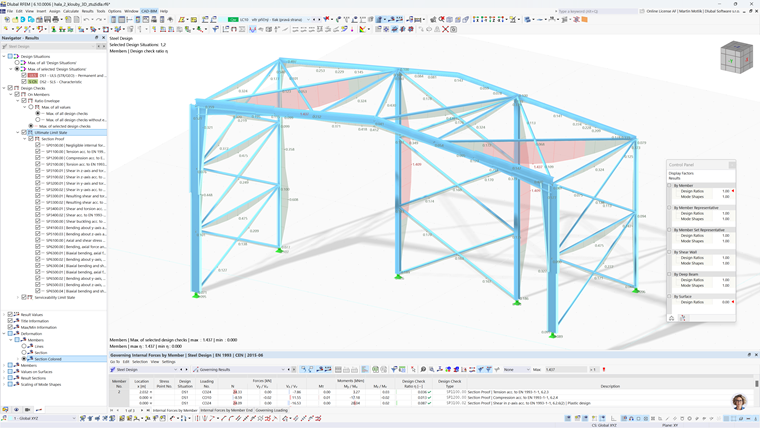

Model segmentu hali magazynowej pokazujący analizę obciążeń i elementy obliczeniowe, takie jak dach, ściany i stężenie w programie RFEM 6.

Projekt segmentu hali stalowej z wynikami analizy statyczno-wytrzymałościowej

Ustalono następujące warunki brzegowe: maksymalne pionowe ugięcie wynosi 72 mm (l/250), poziome ugięcie wynosi 56,5 mm (l/150), a ograniczenia smukłości dla stężeń wynoszą i = L_cr / 250. Obliczenia przeprowadzono w trybie liniowym (pierwszy rząd), co należy uwzględnić przy interpretacji wyników, szczególnie w przypadku stężeń.

Praca ta jest przykładowym przykładem efektywnego wykorzystania oprogramowania Dlubal do analizy statycznej i projektowania konstrukcji stalowych w ramach studiów wyższych.
