Struttura portante di un capannone a navata unica

Questa tesi di laurea si concentra sulla progettazione completa della struttura portante in acciaio di un capannone di stoccaggio. Nella parte introduttiva, lo studente ha effettuato un'analisi dei carichi, che costituisce la base per la progettazione del rivestimento del tetto e delle pareti, della capriata trasversale principale, della parete del frontone, delle controventature e degli elementi portanti della parete divisoria. La tesi include anche una relazione tecnica e una documentazione grafica.

Autore	František Hovorka
Unibersità	ČVUT - Facoltà di Ingegneria Civile, Dipartimento di Strutture in Acciaio e Legno

Per il calcolo statico sono stati creati modelli 3D nel programma RFEM 6, e i calcoli sono stati eseguiti utilizzando il metodo degli elementi finiti. La struttura è progettata in acciaio S235JR utilizzando profili delle norme europee disponibili nella libreria del programma. La progettazione prende in considerazione gli stati limite di utilizzo e sono state effettuate anche valutazioni parziali dei dettagli costruttivi, come gli angoli del telaio con rampe degli stessi profili degli elementi principali della struttura.

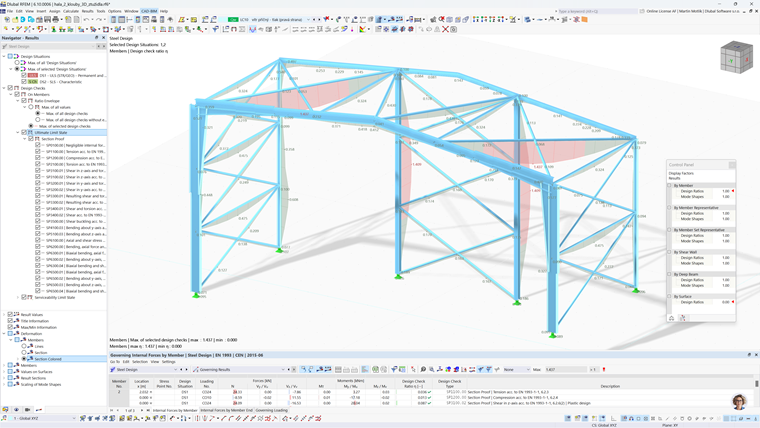

Struttura segmentata di un capannone in acciaio a 3 navate con copertura, partizioni e controventi.

Verifica di segmento di capannone in acciaio con risultati di analisi strutturale

Le condizioni al contorno stabilite includono una deflessione verticale massima di 72 mm (l/250), una deflessione orizzontale di 56,5 mm (l/150) e una limitazione di snellezza per le controventature i = L_cr / 250. I calcoli sono stati effettuati in modalità lineare (primo ordine), il che deve essere preso in considerazione nell'interpretazione dei risultati, specialmente per le controventature.

Questo lavoro è un esempio dimostrativo dell'uso efficace del software Dlubal per l'analisi statica e la progettazione di strutture in acciaio nell'ambito degli studi universitari.

Download

Tesi di laurea magistrale | Struttura portante del capannone di stoccaggio a navata unica | František Hovorka

11,48 MB

;
