Nosná konstrukce jednolodní skladové haly

Tato bakalářská práce se zaměřuje na komplexní návrh nosné ocelové konstrukce skladovací haly. Student v úvodní části provedl analýzu zatížení, která tvoří základ pro návrh střešního a stěnového pláště, hlavní příčné vazby, štítové stěny, ztužidel a nosných prvků dělící stěny. Součástí práce je rovněž technická zpráva a výkresová dokumentace.

Autor	František Hovorka
University	ČVUT - Fakulta stavební, Katedra ocelových a dřevěných konstrukcí

Pro statický výpočet byly vytvořeny 3D modely v programu RFEM 6, přičemž výpočty byly provedeny metodou konečných prvků. Konstrukce je navržena z oceli S235JR s využitím profilů z evropských norem dostupných v knihovně programu. Návrh zohledňuje mezní stavy použitelnosti a provedené byly i dílčí posudky konstrukčních detailů, například rámových rohů s náběhy ze stejných profilů jako hlavní prvky konstrukce.

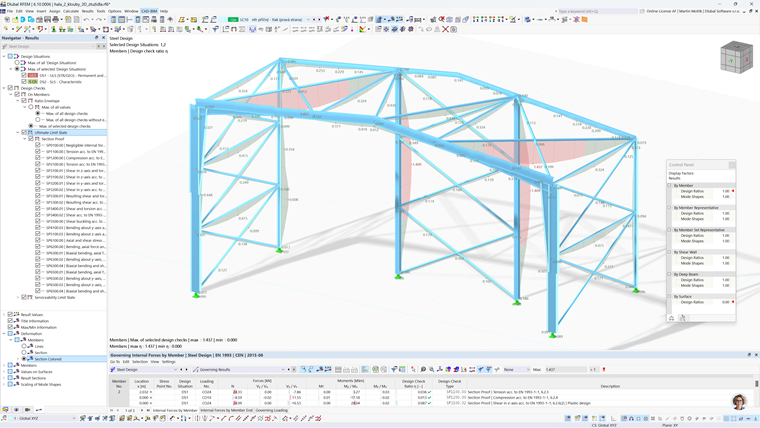

Model segmentu ocelové skladové haly s analýzou zatížení a prvky návrhu, jako jsou střecha, stěny a výztuhy, v programu RFEM 6.

Návrh segmentu ocelové haly s výsledky statické analýzy

Stanovené okrajové podmínky zahrnují maximální svislý průhyb 72 mm (l/250), vodorovný průhyb 56,5 mm (l/150) a omezení štíhlosti pro ztužidla i = L_cr / 250. Výpočty byly provedeny v lineárním režimu (první řád), což je nutné zohlednit při interpretaci výsledků zejména u ztužidel.

Tato práce je ukázkovým příkladem efektivního využití softwaru Dlubal pro statickou analýzu a návrh ocelových konstrukcí v rámci vysokoškolského studia.
