Вопрос:

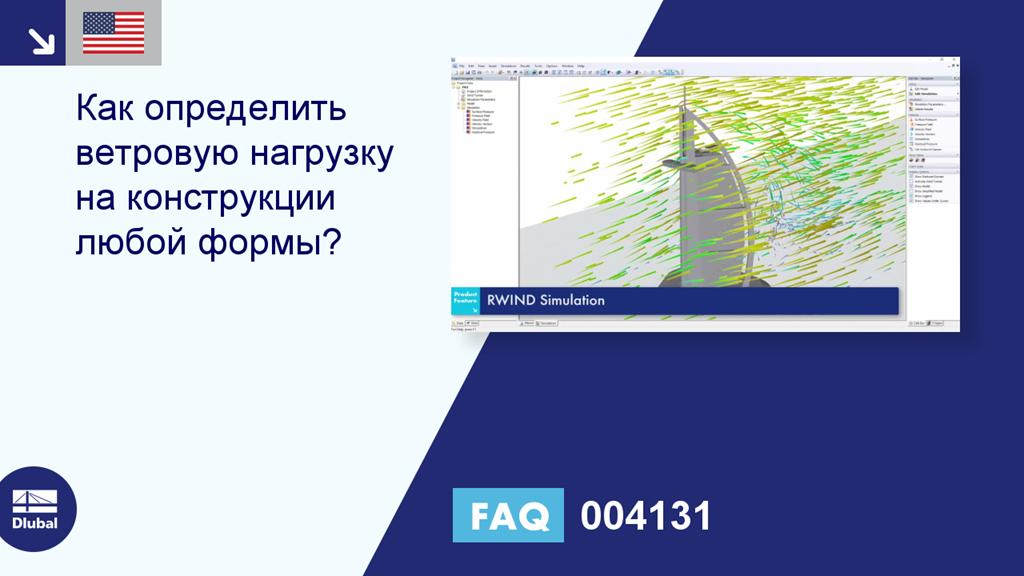

Как определить ветровые нагрузки на конструкции любой формы?
Ответ:
Новая автономная программа RWIND Simulation предоставляет вам возможности для моделирования ветра и создания ветровых нагрузок. Эти функции можно оптимально использовать в сочетании с программой для расчета конструкций по МКЭ RFEM или программой для расчета каркасов RSTAB.
Ввод данных
Прямой импорт моделей из RFEM или RSTAB позволяет определить соответствующие параметры для анализируемых направлений ветра с помощью зависящих от высоты профилей ветра на основе нормы ветра. В результате создаются соответствующие загружения с глобально определенными параметрами.
Вы также можете запустить RWIND Simulation вручную без программы RFEM или RSTAB. Кроме того, можно импортировать данные из векторной графики STL.
Импорт ландшафта и зданий окружающей среды в моделирование также возможен из файлов STL.
Благодаря обмену данными между программами RFEM или RSTAB и RWIND Simulation, можно легко использовать результаты ветрового расчета в качестве загружений в обычной рабочей среде RFEM или RSTAB.
Особенности программы RWIND Simulation
Несжимаемый 3D расчет воздушного потока, осуществляемый с помощью решателя OpenFOAM
Прямой импорт модели из файлов RFEM, RSTAB или STL
Удобный ввод изменений в модель с помощью функции перетаскивания и других графических инструментов
Автоматическая коррекция топологии модели с помощью термоусадочных сеток
Возможность добавления окружающих объектов (здания, местности, ...)
Зависимые от высоты профили скорости по норме
Модели турбулентности к-эпсилон и к-омега
Автоматическое создание сетки согласно выбранной высоте детали
Возможность параллельного расчета с оптимальным использованием производительности многоядерных компьютеров
Предоставление результатов для моделирования с низким разрешением (до 1 миллиона ячеек) в течении нескольких минут
Предоставление результатов для моделирования со средним/высоким разрешением (от 1 до 10 миллионов ячеек) в течении нескольких часов
Графическое отображение результатов на плоскостях сечения и отсечения (скалярные и векторные поля)
Графическое отображение линий и анимация линий
