Pytanie:

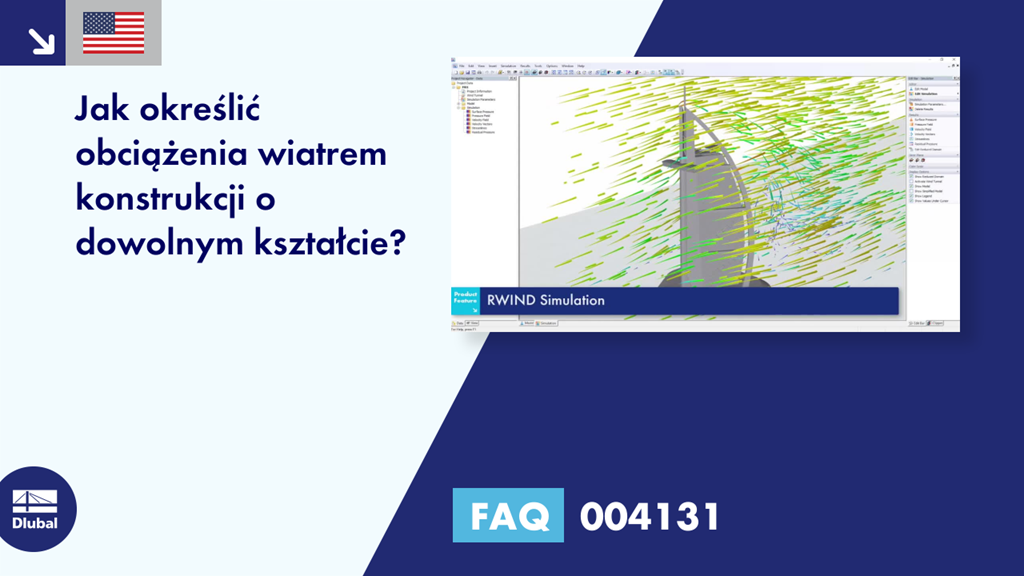

Jak określić obciążenia wiatrem konstrukcji o dowolnym kształcie?
Odpowiedź:
Nowy samodzielny program RWIND Simulation oferuje opcje symulacji wiatru i generowania obciążeń wiatrem. Opcje te można optymalnie wykorzystać w połączeniu z programem do analizy statyczno -wytrzymałościowej MES RFEM lub RSTAB.
Wprowadzanie danych
Bezpośredni import modeli z programu RFEM lub RSTAB umożliwia zdefiniowanie odpowiednich parametrów dla analizowanych kierunków wiatru za pomocą profili wiatru zależnych od wysokości, w oparciu o normę wiatru. W rezultacie powstają odpowiednie przypadki obciążeń z parametrami zdefiniowanymi globalnie.
Program RWIND Simulation można uruchomić również ręcznie, bez programu RFEM lub RSTAB. Ponadto istnieje możliwość importu danych z grafiki wektorowej STL.
Z plików STL można również importować do symulacji teren i budynki otoczenia.
Dzięki wymianie danych między programem RFEM lub RSTAB a RWIND Simulation można łatwo wykorzystać wyniki analizy wiatru jako przypadki obciążeń w zwykłym środowisku roboczym programu RFEM lub RSTAB.
Funkcje RWIND Simulation
Analiza przepływu wiatru nieściśliwego w 3D z wykorzystaniem rozwiązań OpenFoam
Bezpośredni import modeli z plików RFEM, RSTAB lub STL
Proste modyfikacje modelu za pomocą funkcji Przeciągnij i upuść oraz graficzne dostosowanie ustawień
Automatyczne poprawki topologii modelu w sieciach kurczliwych
Możliwość dodawania obiektów z otoczenia (budynki, ukształtowanie terenu, ...)
Profile prędkości zależne od wysokości zgodnie z normą
Modele turbulencji K-epsilon i K-omega
Automatyczne generowanie siatki dostosowane do wybranej głębokości szczegółów
Obliczenia równoległe z optymalnym wykorzystaniem pojemności komputerów wielordzeniowych
Wyniki w zaledwie kilka minut dla symulacji o niskiej rozdzielczości (do 1 miliona komórek)
Wyniki w ciągu kilku godzin dla symulacji o średniej/wysokiej rozdzielczości (1-10 milionów komórek)
Graficzne przedstawienie wyników na płaszczyznach Clipper/Slicer (pola skalarne i wektorowe)
Graficzne przedstawienie usprawnień i animacji usprawnienia
