Pregunta:

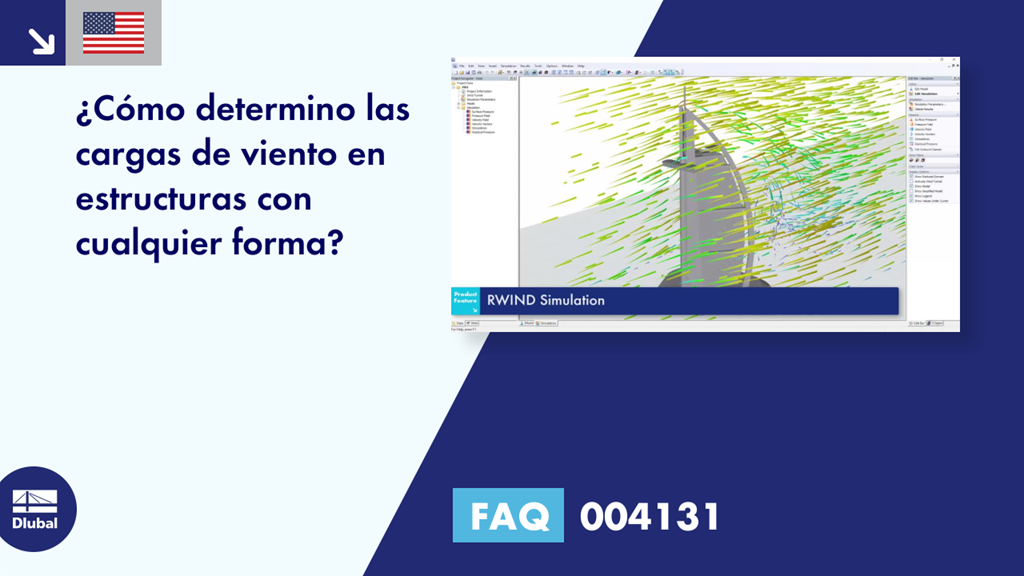

¿Cómo determino las cargas de viento en estructuras con cualquier forma?
Respuesta:
El nuevo programa independiente RWIND Simulation le ofrece las opciones para la simulación de viento y para la generación de cargas de viento. Las opciones se pueden utilizar de forma óptima junto con el software de análisis estructural por el MEF de RFEM o el software de análisis estructural de barras de RSTAB.
Entrada
La importación directa de modelos desde RFEM o RSTAB le permite definir los parámetros relevantes para las direcciones del viento analizadas con los perfiles de viento dependientes de la altura, basados en el estándar de viento. Esto da como resultado los casos de carga correspondientes con parámetros definidos globalmente.
También puede ejecutar RWIND Simulation manualmente sin RFEM o RSTAB. Además, es posible importar los datos desde gráficos vectoriales STL.
También se puede importar el terreno y los edificios del entorno en la simulación a partir de archivos STL.
Al intercambiar los datos entre RFEM o RSTAB y RWIND Simulation, puede usar fácilmente los resultados del análisis de viento como casos de carga en el entorno de trabajo habitual de RFEM o RSTAB.
Características de RWIND Simulation
Análisis en 3D de flujos de viento incompresible con solucionadores de OpenFOAM
Importación directa del modelo de archivos RFEM o RSTAB o STL
Cambios sencillos del modelo usando arrastrar y soltar y asistencia gráfica de ajuste
Correcciones automáticas de la topología del modelo con redes de mallas de retracción
Opción para agregar objetos del entorno (edificios, terrenos...)
Perfiles de velocidad dependientes de la altura según la norma
Modelos de turbulencia K-épsilon y K-omega
Generación automática de la malla ajustada a la profundidad de detalle seleccionada
Cálculo en paralelo con utilización óptima de la capacidad de los equipos multinúcleo
Resultados para simulaciones de baja resolución (hasta 1 millón de celdas) en tan solo minuto
Resultados en unas pocas horas para simulaciones con resolución media-alta (1-10 millones de celdas)
Representación gráfica de los resultados en los planos de recorte "Clipper/Slicer" (campos escalares y vectoriales)
Visualización gráfica de líneas de corriente y animación de líneas de corriente
