Domanda:

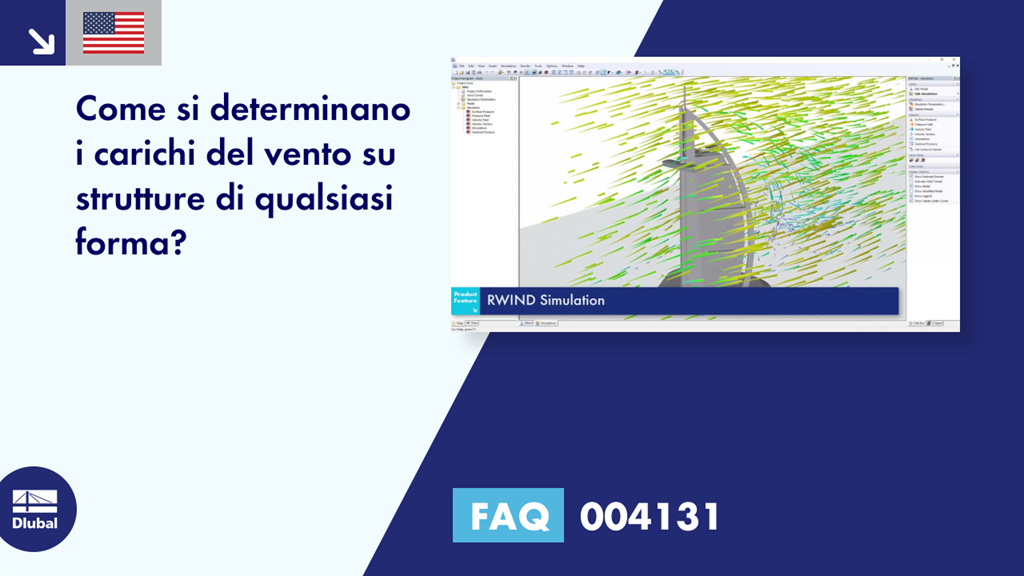

Come si determinano i carichi del vento su strutture di qualsiasi forma?
Risposta:
Il nuovo programma stand-alone RWIND Simulation offre le opzioni per la simulazione del vento e per la generazione dei carichi del vento. Le opzioni possono essere utilizzate in modo ottimale insieme al software di analisi strutturale FEM RFEM o al software di analisi di strutture intelaiate RSTAB.
Input
L'importazione diretta di modelli da RFEM o RSTAB consente di definire i parametri rilevanti per le direzioni del vento analizzate con i profili del vento dipendenti dall'altezza, in base allo standard del vento. Ciò risulta nei casi di carico corrispondenti con parametri definiti a livello globale.
È anche possibile eseguire RWIND Simulation manualmente senza RFEM o RSTAB. Inoltre, è possibile importare i dati dalla grafica vettoriale STL.
L'importazione del terreno e degli edifici dell'ambiente nella simulazione è possibile anche da file STL.
Scambiando i dati tra RFEM o RSTAB e RWIND Simulation, è possibile utilizzare facilmente i risultati dell'analisi del vento come casi di carico nel normale ambiente di lavoro di RFEM o RSTAB.
Caratteristiche di RWIND Simulation
Analisi 3D del flusso del vento incomprimibile con i solutori OpenFoam
Importazione diretta del modello di file RFEM o RSTAB o STL
Semplici modifiche del modello con la funzione Drag and Drop e l'assistenza della regolazione grafica
Correzioni automatiche della topologia del modello utilizzando mesh shrink-wrapping
Opzione per aggiungere oggetti circostanti (edifici, terreno, ...)
Profili di velocità dipendenti dall'altezza secondo la norma
Modelli di turbolenza k-epsilon e k-omega
Generazione automatica delle mesh adattata alla profondità di dettaglio selezionata
Calcolo parallelo con utilizzo ottimale delle capacità dei computer con processori multicore
Risultati in pochi minuti per simulazioni a bassa risoluzione (fino a 1 milione di celle)
Risultati in poche ore per simulazioni con risoluzione medio/alta (1-10 milioni di celle)
Visualizzazione grafica dei risultati sui piani clipper/slicer (campi scalari e vettoriali)
Visualizzazione grafica delle linee di flusso e delle animazioni delle linee di flusso
