Как определить ветровую нагрузку на конструкции любой формы?

Ответ

Новая автономная программа RWIND Simulation предоставляет вам возможности для моделирования ветра и для создания ветровых нагрузок. Эти варианты можно оптимально использовать в сочетании с программным программным обеспечением для расчета структурных явлений RFEM или программным обеспечением RSTAB для расчета конструкций .

Входные данные
Прямой импорт моделей из RFEM или RSTAB позволяет определить соответствующие параметры направлений ветра, которые будут проанализированы с помощью профилей ветра, зависящих от высоты, на основе стандарта ветра. В результате, в соответствующих загружениях определяются глобально определенные параметры.

Вы также можете запустить программу RWIND Simulation вручную без RFEM или RSTAB. Кроме того, можно импортировать данные из векторной графики STL.

Импорт рельефа местности и зданий в симуляцию также возможен из файлов STL.

Обмен данными между RFEM или RSTAB и RWIND Simulation позволяет легко использовать результаты анализа ветра в качестве загружений в обычной рабочей среде RFEM или RSTAB.

Особенности RWIND Simulation
  • 3D несжимаемый расчет ветрового потока с помощью решателей OpenFoam
  • Прямой импорт модели в файлы RFEM или RSTAB или STL
  • Простая замена модели с помощью функции перетаскивания и графической настройки
  • Автоматические коррекции топологии модели с сетью термоусадочной пленки
  • Возможность добавления объектов из окружающей среды (здания, рельеф местности, ...)
  • Регулируемые по высоте профили скорости по норме
  • Модели турбулентности K-эпсилон и К-омега
  • Автоматическое создание сетки, настроенное на выбранную глубину детализации
  • Параллельное вычисление с оптимальным использованием емкостей многоядерных вычислительных машин
  • Результаты за считанные минуты для моделирования с низким разрешением (до 1 миллиона ячеек)
  • Результаты в течение нескольких часов для моделирования со средним/высоким разрешением (1-10 миллионов ячеек)

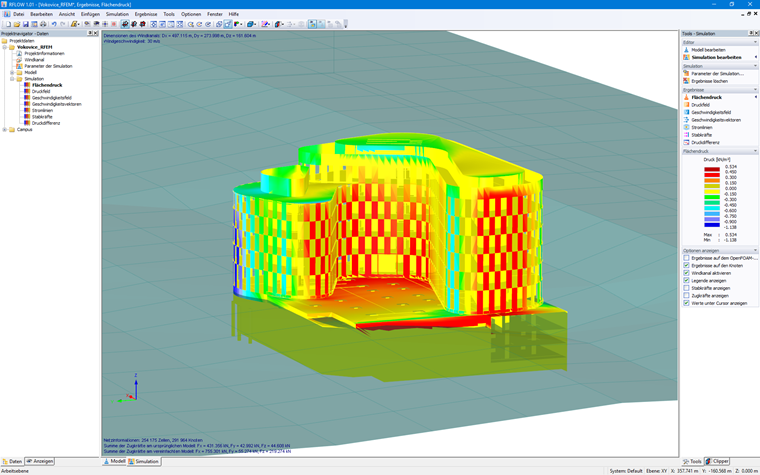

  • Графическое отображение результатов на плоскостях Clipper/Slicer (скалярное и векторное поля)
  • Графическое отображение линий тока и анимации
