[EN] FAQ 004131 | Jak stanovím zatížení větrem na konstrukcích libovolného tvaru?

Dotaz:
Jak stanovím zatížení větrem na konstrukcích libovolného tvaru?

Odpověď:

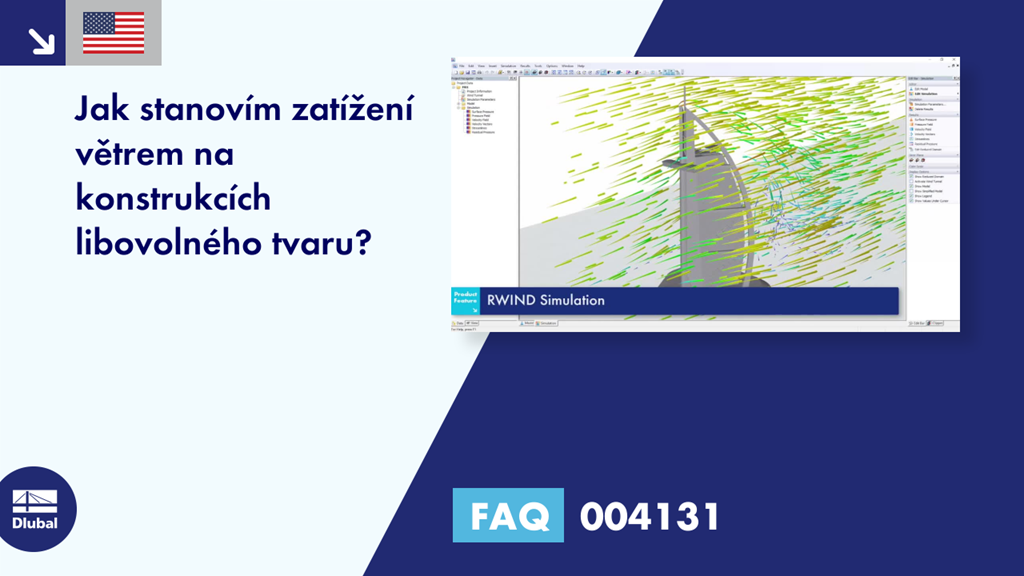

Nový samostatný program RWIND Simulation Vám nabízí možnosti pro simulaci proudění větru a generování zatížení větrem. Tyto možnosti je možné optimálně využít ve spojení s programem RFEM pro statické výpočty pomocí MKP resp. s programem RSTAB.

Údaje
Přímý import modelů z programu RFEM nebo RSTAB umožňuje stanovit příslušné parametry pro analyzované směry větru pomocí profilů větru závislých na výšce na základě normy pro posouzení zatížení větrem. Výsledkem jsou příslušné zatěžovací stavy s dalšími globálně definovanými parametry.

Bez programu RFEM resp. RSTAB je možné program RWIND Simulation spustit ručně. K tomu lze data načíst z vektorové grafiky STL.

Import terénu a budov prostředí do simulace ze souborů STL je také možný.

Na základě výměny dat mezi programy RFEM resp. RSTAB a RWIND Simulation bez problémů využijete výsledky analýzy proudění větru jako zatěžovací stavy ve Vašem obvyklém pracovním prostředí programu RFEM resp. RSTAB.

Funkce programu RWIND Simulation
3D analýza nestlačitelného proudění pomocí řešičů OpenFoam,
Přímý import modelu z programu RFEM či RSTAB nebo ze souborů STL
Snadné úpravy modelu pomocí funkce Drag & Drop a grafických nástrojů
Automatická korekce topologie modelu pomocí síťování zjednodušeného modelu
Možnost přidávat objekty z okolního prostředí (budovy, terén...)
Rychlostní profily závislé na výšce v souladu s příslušnou normou
Modely turbulence k-epsilon a k-omega
Automatické síťování podle zvolené hloubky detailu
Paralelní výpočet s optimálním využitím výkonu vícejádrových počítačů
Výsledky během několika minut v případě simulací s malým rozlišením (do 1 milionu buněk)
Výsledky během několika hodin v případě simulací se středním/vysokým rozlišením (1 až 10 milionů buněk)
Grafické zobrazení výsledků na rovinách ořezávacího boxu / řezače (skalární a vektorová pole)
Grafické zobrazení proudnic a animace proudnic.
