Вопрос:

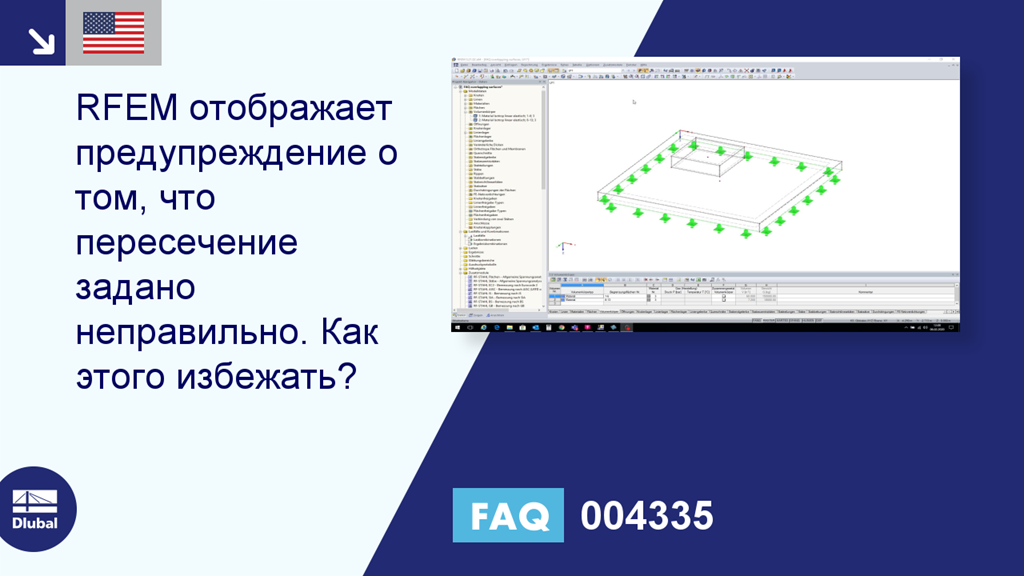

В программе RFEM появляется предупреждение о том, что пересечение задано неправильно. Как этого избежать?
Ответ:
Это предупреждение может быть вызвано перекрытием поверхностей, например, B. во время твердотельного моделирования (см. Рисунок 1).
Во избежание нахлеста поверхностей, требуется отверстие. После определения отверстия, проверьте также, нужно ли исправить определение тел.
