Frage:

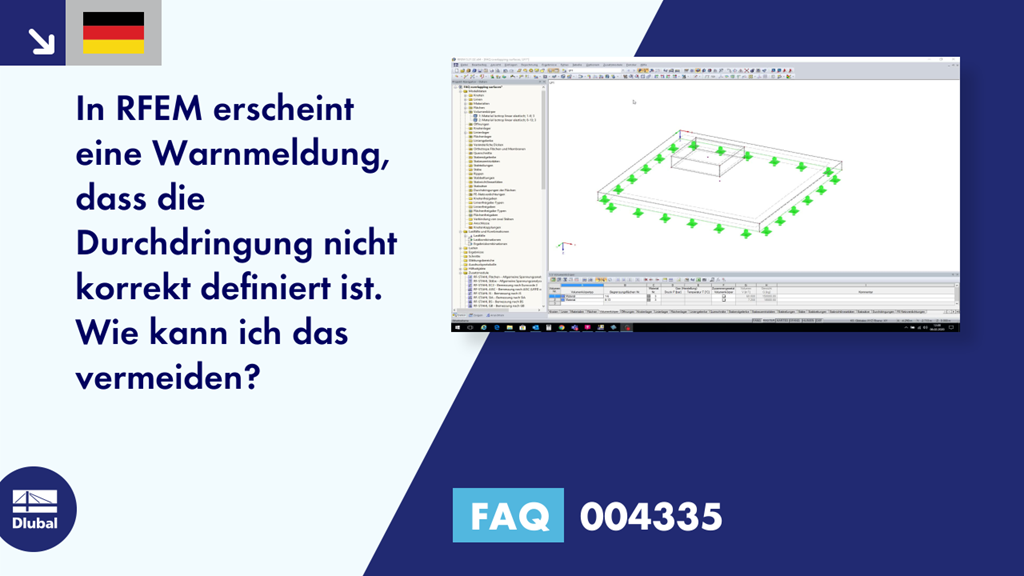

In RFEM erscheint eine Warnmeldung, dass die Durchdringung nicht korrekt definiert ist. Wie kann ich das vermeiden?
Antwort:
Diese Warnung kann durch überlappende Flächen verursacht werden, die z. B. beim Modellieren von Volumen an Volumen auftreten können (siehe Bild 01).
Um überlappende Flächen zu vermeiden, ist hier eine Öffnung erforderlich. Nach der Definition dieser Öffnung ist auch zu überprüfen, ob die Definition der Volumenkörper korrigiert werden muss.
