Domanda:

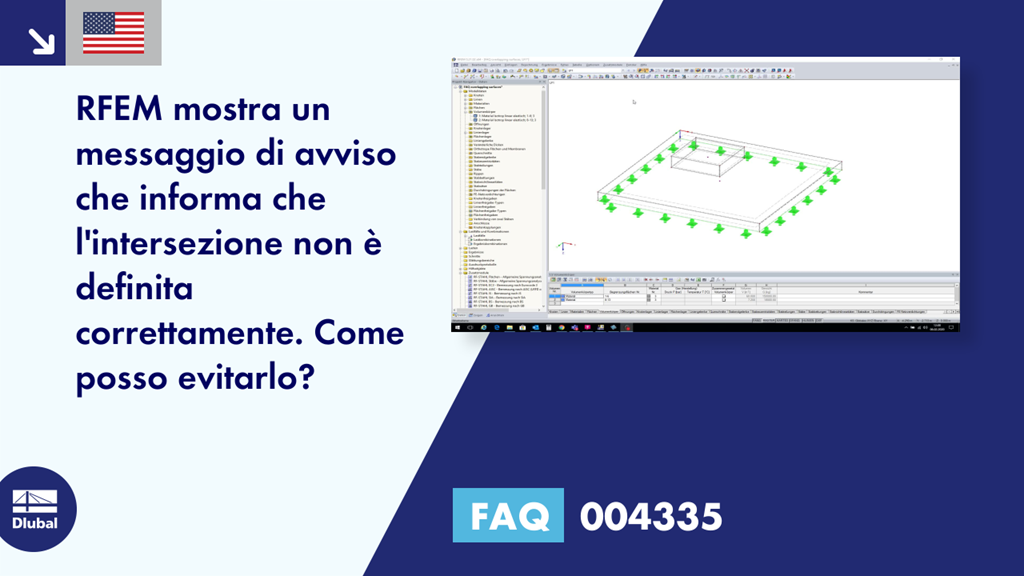

Un messaggio di avviso appare in RFEM dicendo che l'intersezione non è definita correttamente. Come posso evitarlo?
Risposta:
Questo avviso può essere causato da superfici sovrapposte, come B. che si verificano durante la modellazione solida (vedere la Figura 1).
Qui, per evitare la sovrapposizione di superfici, è necessaria un'apertura. Dopo aver definito l'apertura, verificare anche se le definizioni dei solidi devono essere corrette.
