Dotaz:
V programu RFEM se zobrazí upozornění, že průnik není správně definován. Jak se tomu mohu vyhnout?
Odpověď:

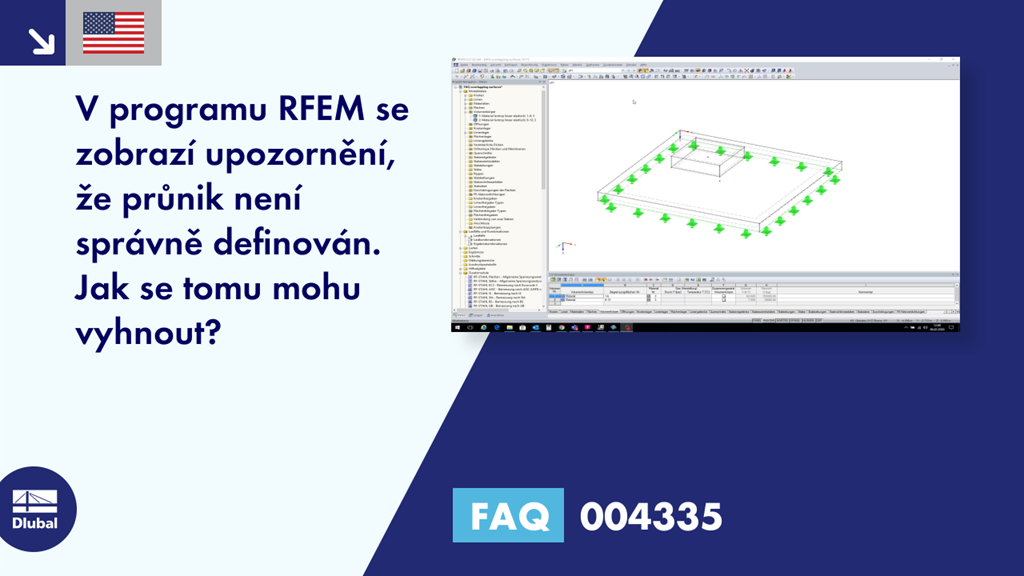

Toto upozornění může být způsobeno překrývajícími se plochami, které se mohou vyskytnout například při modelování tělesa na jiném tělese (viz Obrázek 01).
Abychom se vyhnuli překrývajícím se plochám, je zde vyžadován otvor. Po zadání tohoto otvoru také zkontrolujte, zda je potřeba opravit zadání těles.
