Pytanie:

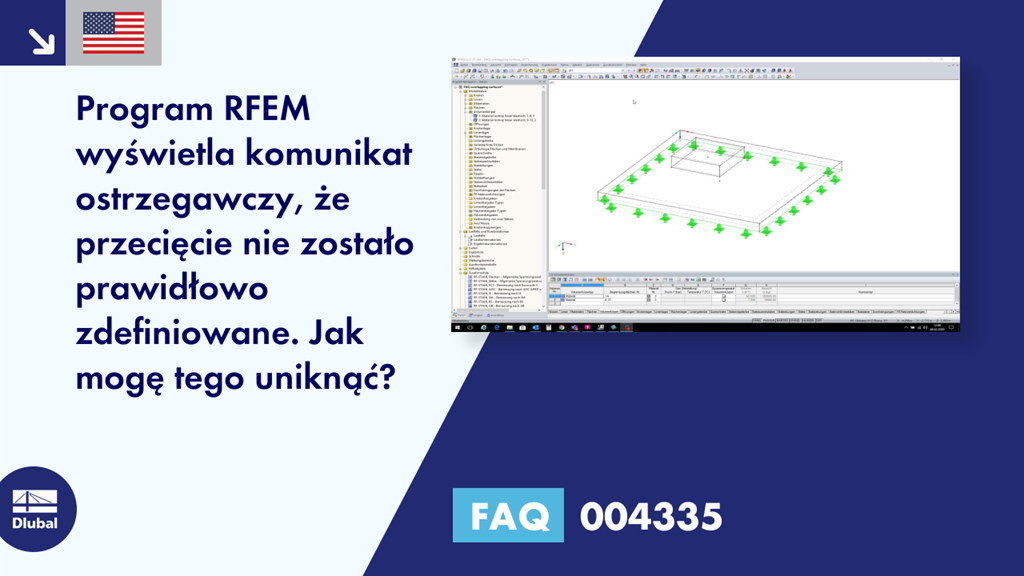

W programie RFEM pojawia się komunikat ostrzegawczy, że przecięcie nie jest zdefiniowane prawidłowo. Jak mogę tego uniknąć?
Odpowiedź:
Ostrzeżenie to może być spowodowane nakładającymi się powierzchniami, takimi jak B., występującymi podczas modelowania bryłowego (patrz rysunek 1).
Aby uniknąć nakładania się powierzchni, wymagany jest otwór. Po zdefiniowaniu otworu należy również sprawdzić, czy definicje brył nie wymagają korekty.
