Учитывая несовершенства

Советы и рекомендации

Эта статья была переведена Google Translator

Посмотреть исходный текст

В мире строительной техники слово «несовершенства» имеет определенное значение. Он описывает несовершенства конструкции или отклонение конструктивного компонента от его идеальной формы из-за изготовления.

Несовершенства часто используются в расчете, когда требуется определить равновесие сил для конструктивных компонентов на деформированной системе. Именно этот нелинейный расчет в связи с указанной деформацией конструктивного компонента приводит к увеличению внутренних сил и деформаций по сравнению с линейным расчетом. Тем не менее, эти увеличенные внутренние силы и деформации могут быть использованы в большинстве случаев для получения значительно более эффективного расчета конструктивного компонента по сравнению с простой схемой, в которой несовершенство конструктивного компонента учитывается факторами увеличения.

Стандарты проектирования, например EN 1993-1-1, позволяют моделировать несовершенства с помощью эквивалентных нагрузок. Величина эквивалентной нагрузки определяется действующей осевой силой конструктивного компонента и ее потерей устойчивости.

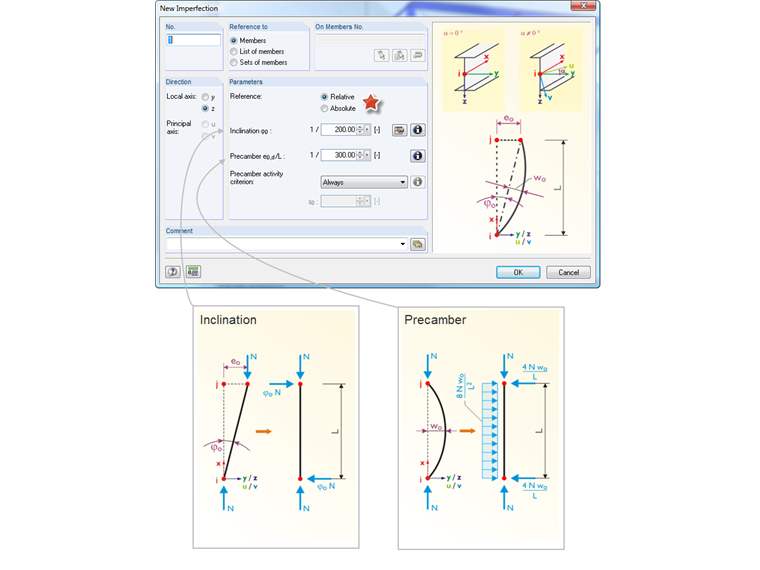

Для моделирования различной формы несовершенств имеется наклон (несовершенство несовершенства) и предварительный изгиб (несовершенство начального лука). Несовершенство наклона имитирует, что структурный компонент будет растягиваться по всей его длине. Несовершенство предраковых камер имитирует прямой конструктивный элемент в качестве лука.

Наши программы могут имитировать такие несовершенства несовершенствами стержней. Несовершенства стержня организованы в качестве нагрузки в программе. Данный атрибут помогает скомпенсировать несовершенства стержня в качестве загружения другим сериям нагрузок. Таким образом, у вас есть возможность проверить различные геометрии несовершенств с помощью различных серий нагрузок в вычислительной модели.

Пример:

LC1 = Собственный вес
LC2 = Наложенная нагрузка
LC3 = Несовершенство по X-направлению
LC4 = Несовершенство в направлении Y

CO1 = 1.35 × LC1 + 1.5 × LC2 + 1.0 × LC3 ... Сочетание нагрузок с несовершенством в X
CO2 = 1,35 × LC1 + 1,5 × LC2 + 1,0 × LC4 ... Сочетание нагрузок с несовершенством в Y

Затем программа определяет осевую силу для каждого сочетания нагрузки отдельно и включает ее в расчет эквивалентной нагрузки. Так как данная осевая сила может измениться в соответствующих итерациях из-за геометрически нелинейного расчета, то осевая сила для эквивалентной нагрузки несовершенства проверяется и, при необходимости, изменяется после каждой итерации. Для конструктивных элементов с переменным распределением осевого усилия, средняя осевая сила для нагрузки несовершенства используется по длине стержня.

Ключевые слова

Несовершенство Теория 2-го порядка Начальная дуга Наклон
