考虑缺陷

提示和技巧

This article was translated by Google Translator View original text

建筑工程领域中的“缺陷”一词具有特定的含义。它描述了结构的缺陷或结构部件由于制造而与其理想形状的偏差。

当需要确定变形系统上结构构件的受力平衡时,通常会在计算中使用缺陷。这种非线性计算与结构部件的变形有关,与线性计算相比,导致内力和变形增大。尽管如此,这些增大的内力和变形在大多数情况下可以用来获得结构构件的更有效的设计,而简单的设计则是通过增加系数来考虑结构构件的缺陷。

例如EN 1993-1-1中的设计标准允许通过等效荷载模拟缺陷。等效荷载的大小取决于结构构件的作用轴力及其屈曲行为。

对各种形状的缺陷进行建模,包括倾斜(初始摇摆缺陷)和预弯曲(初始弓形缺陷)。倾斜缺陷模拟了结构构件的整个长度。预弯曲缺陷模拟了一个直的结构单元作为弓形。

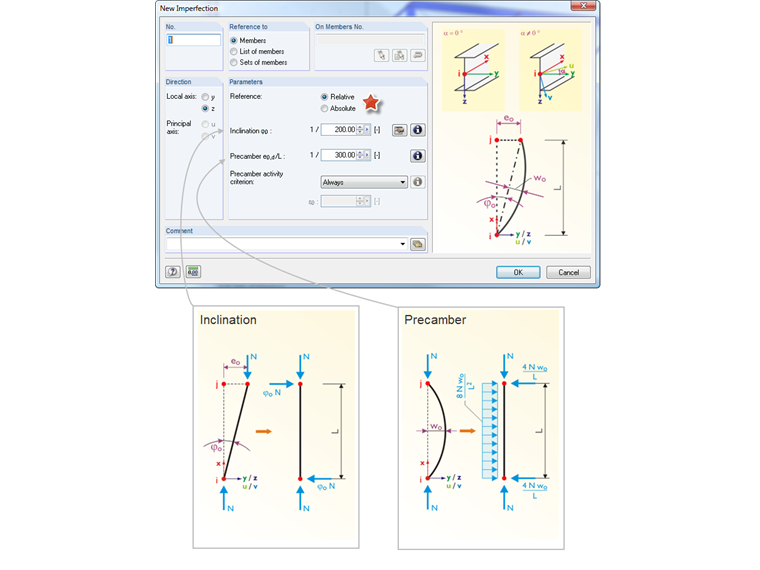

我们的程序可以通过杆件缺陷模拟这些缺陷。杆件缺陷在程序中作为荷载进行组织。该属性有助于将杆件缺陷作为荷载工况添加到其他荷载工况序列中。因此您可以在计算模型中通过不同的荷载工况序列检查不同的缺陷几何形状。

示例:

LC1 =自重
LC2 =施加的荷载
LC3 = X方向的缺陷
LC4 = Y方向的缺陷

CO1 = 1.35×LC1 + 1.5×LC2 + 1.0×LC3 ...荷载组合在X中缺陷
CO2 = 1.35×LC1 + 1.5×LC2 + 1.0×LC4 ... Y中缺陷荷载组合

然后程序分别确定每个荷载组合的轴力,并将其计算在等效荷载计算中。由于几何非线性计算,该轴向力在相应的迭代中会发生变化,因此检查缺陷等效荷载的轴向力,必要时在每次迭代后进行修改。对于具有可变轴向力分布的结构构件,在构件长度上使用缺陷荷载的轴向力平均值。

关键词

缺陷 二阶分析 初弯曲 倾斜
