La combinación de acciones debe tener como objetivo encontrar la combinación de cargas más desfavorable para el diseño para cada ubicación de la estructura. Cada caso de carga adicional con un efecto cambiante aumenta las combinaciones posibles y, por lo tanto, aumenta el número de combinaciones de carga a analizar.
Dado que el esfuerzo de cálculo aumenta con el número de combinaciones de carga, siempre intenta mantener baja la cantidad de combinaciones de carga. Por ejemplo, puede reducir el número de casos de carga a combinar utilizando relaciones lógicas para finalmente reducir el número de combinaciones de carga a analizar.

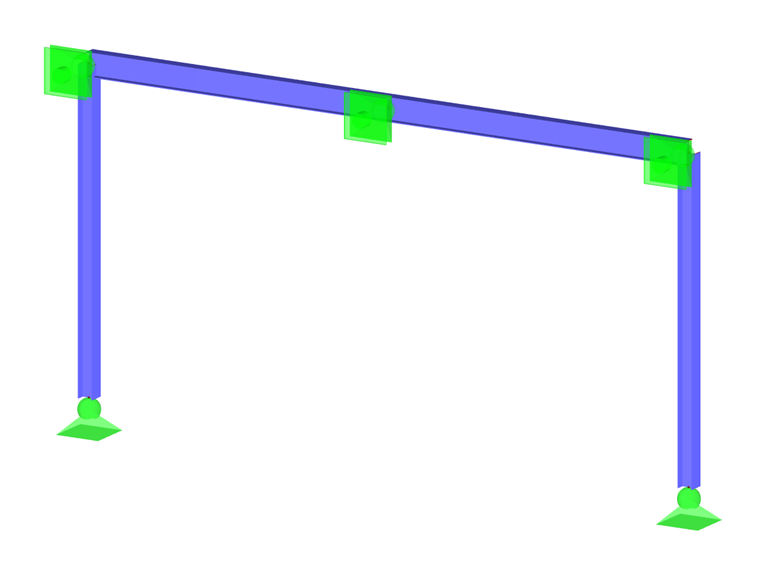

Por ejemplo, un pórtico simétrico de dos articulaciones tiene los siguientes casos de carga principales:
| Caso de carga | Descripción del trabajo | Efecto | Columna izquierda de la fuerza axial | Columna derecha de la fuerza axial |
|---|---|---|---|---|
| 1 | Peso propio | Permanente | Compresión | Compresión |
| 2 | Viento a la derecha | Variable | tracción | Compresión |
| 3 | Levantamiento de viento | Variable | tracción | tracción |
| 4 | Nieve | Variable | Compresión | Compresión |
Debido a que CC1 actúa siempre y los otros tres casos de carga se pueden dar alternativamente, se obtienen las siguiente ocho combinaciones matemáticamente posibles:
CO1 = CC1 + CC2 + CC3 + CC4
CC2 = CC1
CC3 = CC1 + CC2
CO4 = CC1 + CC3
CC5 = CC1 + CC4
CO6 = CC1 + CC2 + CC3
CO7 = CC1 + CC3 + CC4
CO8 = CC1 + CC2 + CC4
Esta selección se puede reducir, por ejemplo, simplemente buscando los esfuerzos axiles extremos en los pilares. Para cada columna, debe configurar un grupo con casos de carga que actúen positiva y negativamente.
| Grupos | Pilar izquierdo | Pilar derecho |
|---|---|---|
| Positivo | CC1, CC2, CC3 | CC1, CC3 |
| Negativo | CC1, CC4 | CC1, CC2, CC4 |
Ahora, solo obtiene cuatro en lugar de ocho combinaciones de carga:
CO1 = CC1 + CC2 + CC3
CC2 = CC1 + CC4
CC3 = CC1 + CC3
CO4 = CC1 + CC2 + CC4

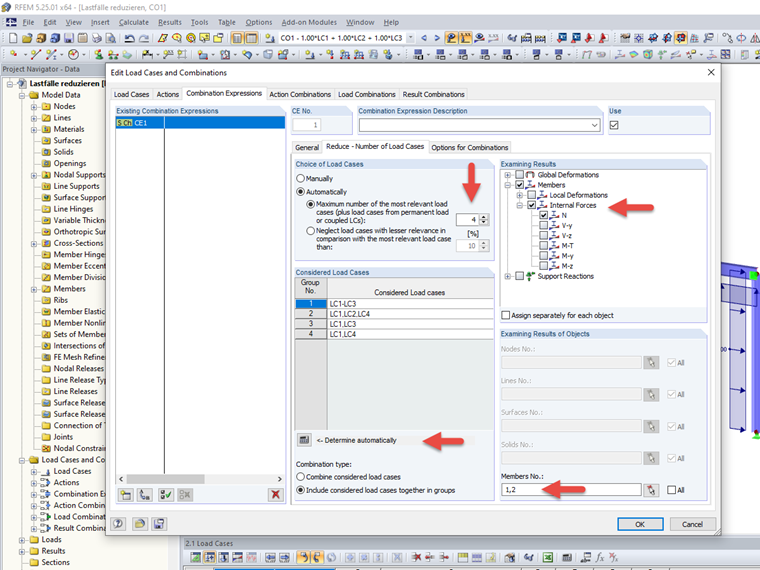

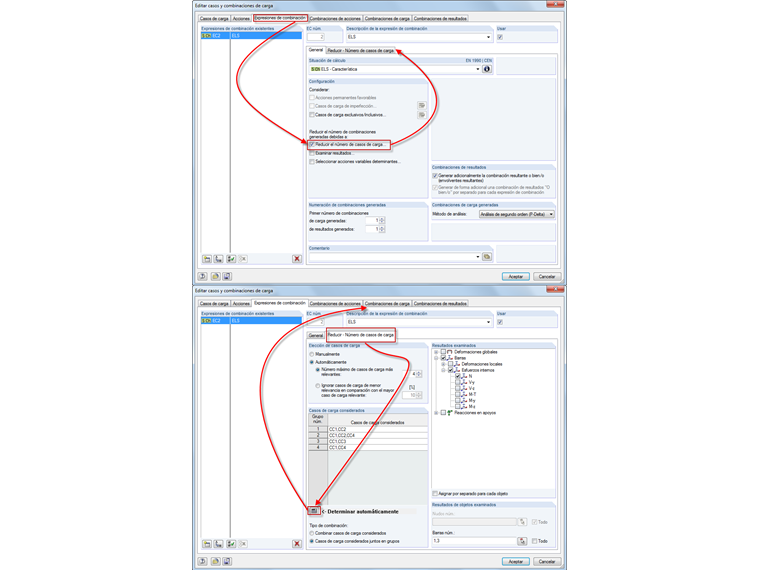

En RFEM 5 y RSTAB 8, puede implementar este tipo de reducción en el menú "Editar casos de carga y combinaciones" en la pestaña "Reglas de combinación" con la opción "Reducir el número de casos de carga ...".
Para hacer esto, active el criterio de resultados a analizar para una selección de elemento particular en la subpestaña "Reducir - Número de casos de carga" para el número máximo de casos de carga en una combinación de carga. El programa tiene en cuenta esta información para la determinación automática de las combinaciones necesarias.
Además, tiene la posibilidad de excluir los casos de carga de los grupos utilizando un criterio relevante. Esta opción adicional permite excluir los casos de carga con menor relevancia.
