La combinazione di azioni dovrebbe mirare a trovare la combinazione di carico più sfavorevole per il progetto per ogni posizione della struttura. Ogni caso di carico aggiuntivo con un effetto variabile aumenta le possibili combinazioni e quindi aumenta il numero di combinazioni di carico da analizzare.
Poiché lo sforzo di calcolo aumenta con il numero di combinazioni di carico, si cerca sempre di mantenere basso il numero di combinazioni di carico. Ad esempio, è possibile ridurre il numero di casi di carico da combinare utilizzando le relazioni logiche al fine di ridurre finalmente il numero di combinazioni di carico da analizzare.

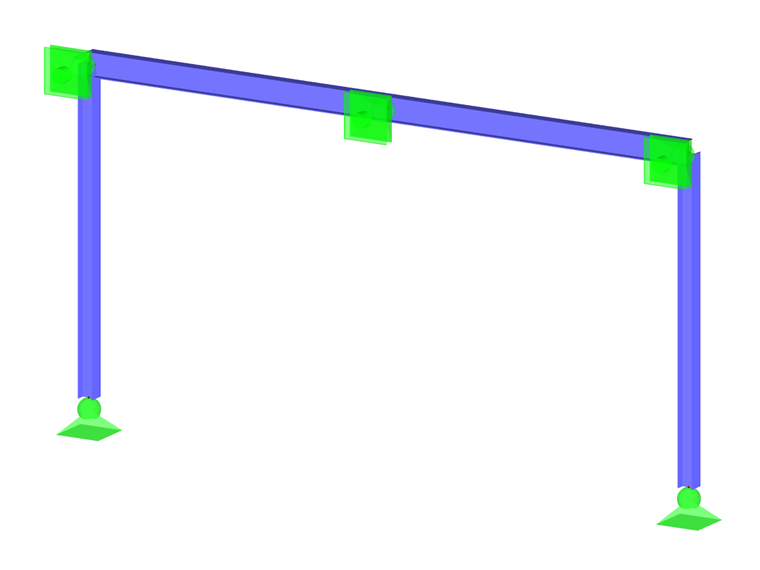

Ad esempio, un telaio simmetrico a due cerniere ha i seguenti casi di carico principali:
| Caso di carico | Descrizione | Agente | Forza assiale colonna sinistra | Colonna destra della forza assiale |
|---|---|---|---|---|
| 1 | Peso proprio | Permanente | Compressione | Compressione |
| 2 | Vento a destra | Variabile | Trazione | Compressione |
| 3 | Sollevamento del vento | Variabile | Trazione | Trazione |
| 4 | Neve | Variabile | Compressione | Compressione |
Poiché LC1 è sempre in azione e gli altri tre casi di carico possono verificarsi in modo variabile, risultano le seguenti otto combinazioni matematicamente possibili:
CO1 = LC1 + LC2 + LC3 + LC4
LC2 = LC1
LC3 = LC1 + LC2
CO4 = LC1 + LC3
LC5 = LC1 + LC4
CO6 = LC1 + LC2 + LC3
CO7 = LC1 + LC3 + LC4
CO8 = LC1 + LC2 + LC4
Questa selezione può essere ridotta, ad esempio, semplicemente cercando le forze assiali estreme nelle colonne. Per ogni colonna, devi impostare un gruppo con casi di carico che agiscono positivamente e negativamente.
| Gruppi | Colonna sinistra | Colonna destra |
|---|---|---|
| Positivo | LC1, LC2, LC3 | LC1, LC3 |
| Negativo | LC1, LC4 | LC1, LC2, LC4 |
Ora, ottieni solo quattro combinazioni di carico invece di otto:
CO1 = LC1 + LC2 + LC3
LC2 = LC1 + LC4
LC3 = LC1 + LC3
CO4 = LC1 + LC2 + LC4

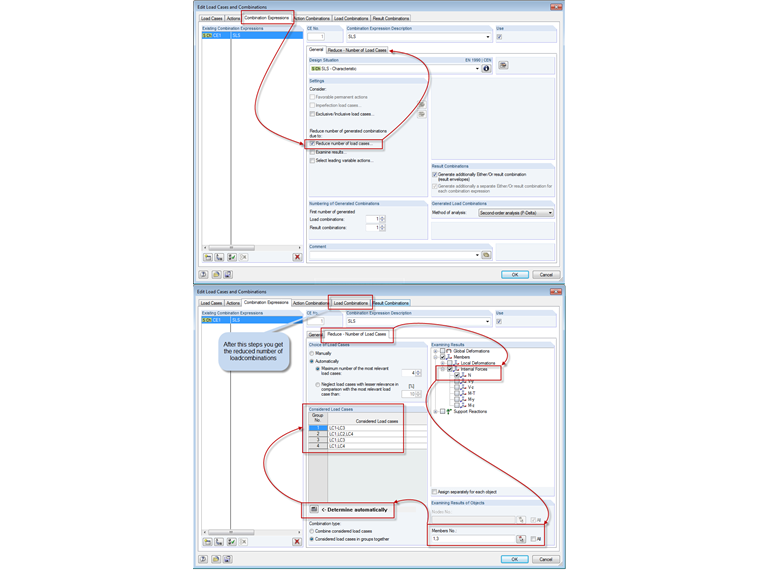

In RFEM 5 e RSTAB 8, è possibile implementare questo tipo di riduzione nel menu "Modifica casi e combinazioni di carico" nella scheda "Regole di combinazione" con l'opzione "Riduci il numero di casi di carico ...".

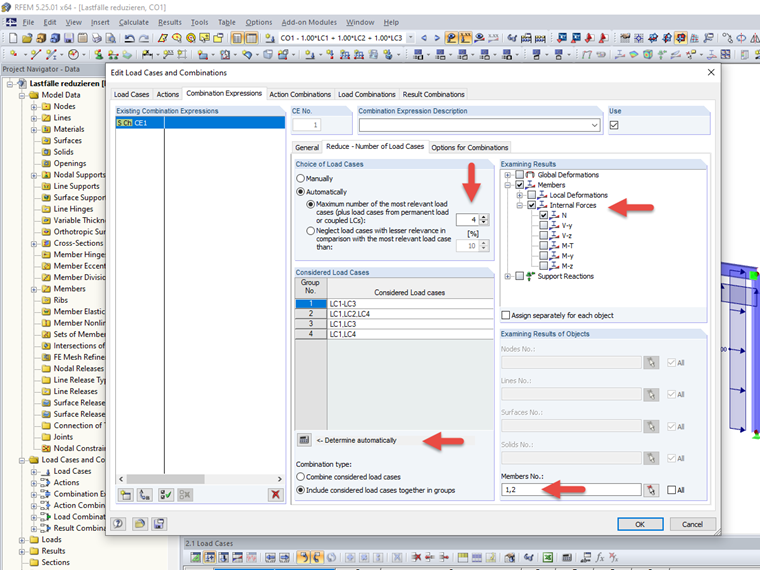

Per fare ciò, attivare il criterio del risultato da analizzare per un particolare elemento selezionato nella sottoscheda "Riduci - Numero di casi di carico" per il numero massimo di casi di carico in una combinazione di carico. Il programma quindi tiene conto di queste informazioni per la determinazione automatica delle combinazioni richieste.
Inoltre, hai la possibilità di escludere i casi di carico dei gruppi utilizzando un criterio di pertinenza. Questa opzione aggiuntiva consente di escludere i casi di carico con minore rilevanza.
