A combinação de ações deve ter como objetivo encontrar a combinação de cargas mais desfavorável para o dimensionamento para cada localização da estrutura. Cada caso de carga adicional com um efeito de alteração aumenta as combinações possíveis e, portanto, aumenta o número de combinações de carga a serem analisadas.
Uma vez que o esforço de cálculo aumenta com o número de combinações de carga, tenta -se sempre manter a quantidade de combinações de carga baixa. Por exemplo, é possível reduzir o número de casos de carga a serem combinados utilizando relações lógicas para finalmente reduzir o número de combinações de carga a serem analisadas.

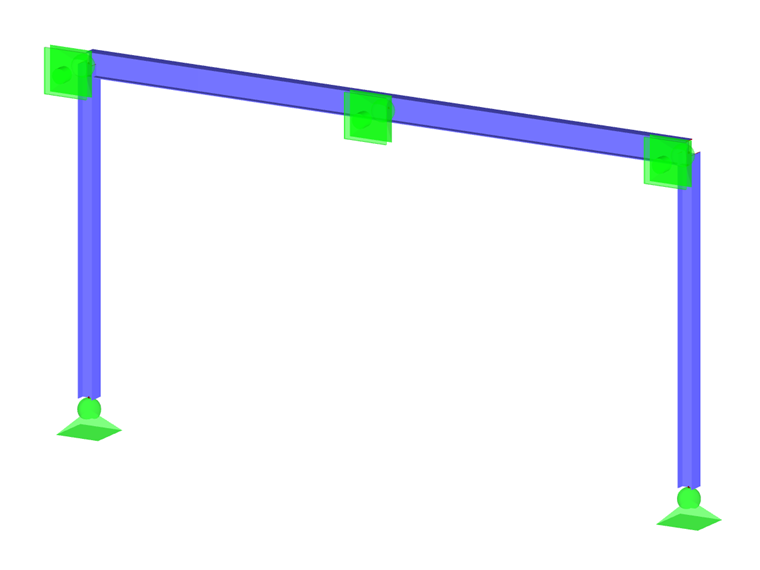

Por exemplo, um pórtico de duas articulações simétrico tem os seguintes casos de carga principais:
| Caso de carga | Descrição | Efeito | Força axial no pilar esquerdo | Força axial no pilar direito |
|---|---|---|---|---|
| 1 | Peso próprio | Permanente | Sujeito a compressão | Sujeito a compressão |
| 2 | Vento para a direita | Variável | Tração | Sujeito a compressão |
| 3 | Levantamento de vento | Variável | Tração | Tração |
| 4 | Neve | Variável | Sujeito a compressão | Sujeito a compressão |
Como o CC1 está sempre atuando e os outros três casos de carga podem ocorrer de forma variável, resultam nas seguintes oito combinações matematicamente possíveis:
CO1 = CC1 + CC2 + CC3 + CC4
CC2 = CC1
CC3 = CC1 + CC2
CO4 = CC1 + CC3
CC5 = CC1 + CC4
CO6 = CC1 + CC2 + CC3
CO7 = CC1 + CC3 + CC4
CO8 = CC1 + CC2 + CC4
Esta seleção pode ser reduzida, por exemplo, simplesmente procurando as forças axiais extremas nos pilares. Para cada pilar, é necessário configurar um grupo com casos de carga que atuam positivamente e negativamente.
| Grupos | Pilar esquerdo | Pilar direito |
|---|---|---|
| Positivo | CC1, CC2, CC3 | CC1, CC3 |
| Negativo | CC1, CC4 | CC1, CC2, CC4 |
Agora, você obtém apenas quatro em vez de oito combinações de carga:
CO1 = CC1 + CC2 + CC3
CC2 = CC1 + CC4
CC3 = CC1 + CC3
CO4 = CC1 + CC2 + CC4

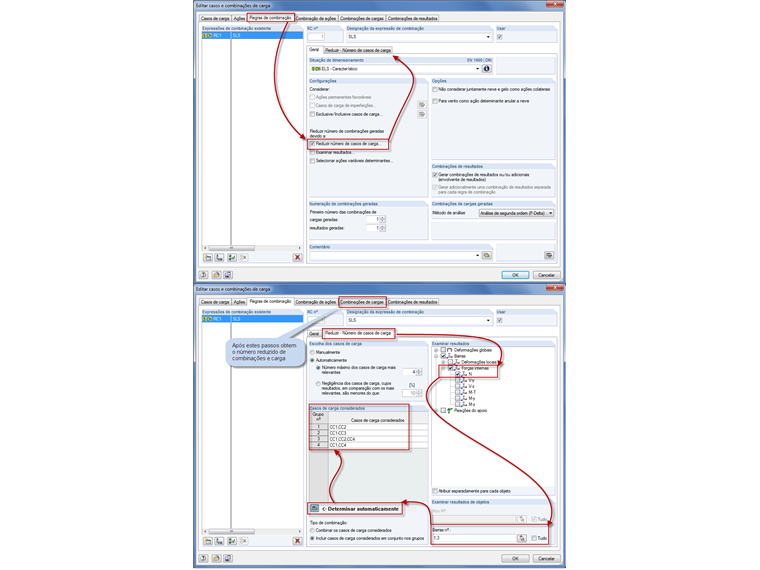

No RFEM 5 e no RSTAB 8, pode implementar este tipo de redução no menu "Editar casos e combinações de carga" no separador "Regras de combinação" com a opção "Reduzir número de casos de carga ...".

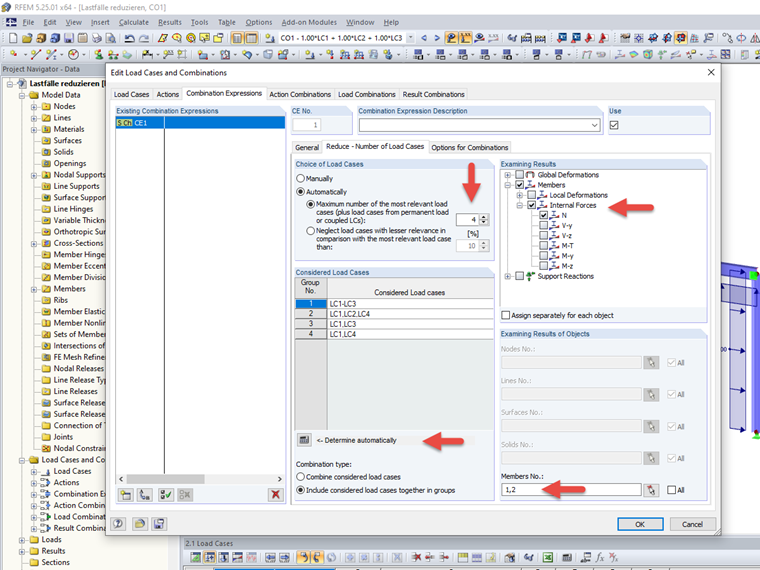

Para fazer isso, ative o critério de resultado a ser analisado para uma seleção de elemento em particular na subguia "Reduzir - Número de casos de carga" para o número máximo de casos de carga em uma combinação de carga. O programa leva em consideração essas informações para a determinação automática das combinações necessárias.
Além disso, tem a possibilidade de excluir os casos de carga dos grupos utilizando um critério de relevância. Esta opção adicional permite excluir casos de carga com menor relevância.
