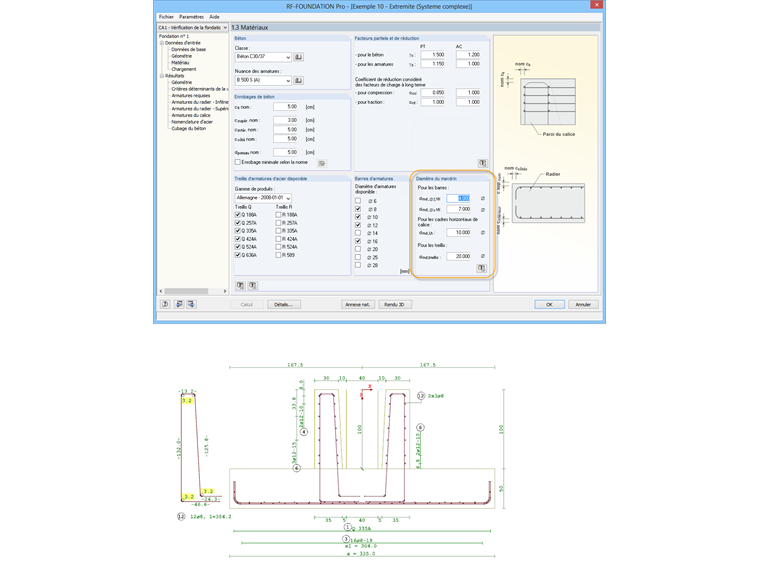

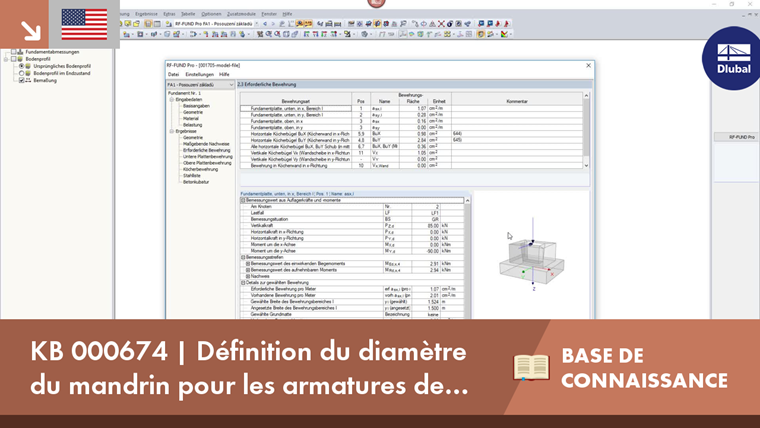

Définition du diamètre du mandrin pour les armatures de fondation

Que ce soit dans RFEM 5, RSTAB 8 ou encore RF-/FOUNDATION Pro, vous avez la possibilité d'enregistrer les dimensions de fondation pour les cinq types de fondation comme modèles types dans une bibliothèque définie par l'utilisateur et les utiliser ultérieurement dans les autres modèles.

Dans RF-/FOUNDATION Pro, la vérification des fondations nécessite la définition des charges correspondantes (cas de charge, combinaisons de charges ou combinaisons de résultats) pour différentes situations de projet (STR, GEO, UPL ou EQU).

In RF-/FUND Pro wird nach dem Bemessen des Fundaments ein Bewehrungsplan ausgegeben, in welchem alle notwendigen Positionen des Bewehrungsstahls dokumentiert sind.

Les fondations sont attribuées graphiquement par la sélection des appuis à l'aide de la fonction [Sélectionner] dans l'interface graphique utilisateur de RFEM/RSTAB et par la définition des cas de charge à vérifier. Les autres détails de fondation peuvent être définis rapidement et facilement dans des fenêtres d'entrée clairement organisées.

Outre toutes les forces d'appui provenant de RFEM/RSTAB, vous pouvez définir d'autres charges à considérer lors du dimensionnement des fondations. Les charges supplémentaires suivantes sont disponibles :

• Charge surfacique permanente due au recouvrement de sol
• Charge surfacique négative ; par exemple, en raison de la circulation
• Niveau de l'eau souterraine pour la considération de soulèvement
• Charges concentrées à n'importe quelle position sur le radier
• Charges linéiques avec n'importe quelle distribution sur le radier

Le programme crée une proposition d'armature pour les armatures de platine supérieures et inférieures. Le programme recherche automatiquement la combinaison d'armatures la plus favorable, avec un treillis et des barres d'armature ajoutées. Si nécessaire, les barres d'armature sont réparties par réduction sur deux aires d'armatures. Les armatures proposées peuvent être modifiées individuellement par :

• Application d'un autre type de matériau
• Contrôle individuel du diamètre et de l'espacement des barres d'armatures ajoutées
• Largeurs des aires d'armatures librement sélectionnées
• Épure d'arrêt individuel des armatures

Le rendu de cette fondation permet d'afficher les fondations avec une excellente qualité de rendu, y compris les armatures. Le module offre une proposition de solution pour le calcul de l'encuvement dans le rendu, ainsi que dans sept plans d'armatures dimensionnés disponibles. Vous pouvez modifier le nombre, la position, le diamètre et l'espacement des barres d'armatures utilisées. Vous pouvez également déterminer la forme des liaisons appliquées.

Les dimensions du radier et de l'encuvement peuvent être déterminées par le module additionnel ou définies par l'utilisateur. Des fenêtres contenant les résultats de chaque vérification effectuée et les valeurs intermédiaires sont clairement affichées. Ils sont couverts dans un rapport d'impression réduit fournissant un calcul de structure vérifiable.

Les vérifications suivantes peuvent être effectuées :

• Vérification de l'état limite d'équilibre
• Vérification de l'état limite de soulèvement
• Vérification de la rupture du sol (pression de contact avec le sol)
• Calcul des charges excentriques solides
• Vérification de la torsion de fondation et limitation du joint de fissuration
• Contrôle du glissement
• calcul du tassement
• Vérification de la rupture en flexion de la plaque et de l'encuvement
• Vérification de la résistance au poinçonnement

Les dimensions de fondation et de l'encuvement peuvent être définies par l'utilisateur ou déterminées par le module. Vous avez la possibilité de modifier l'armature déterminée manuellement. Dans ce cas, les vérifications sont mises à jour automatiquement.
