Vnitřní průměry zakřivení použité pro návrh výztuže lze zadat individuálně pro pruty, výztužnou síť a vodorovnou kalichovou výztuž ve vstupním dialogu 1.3. Standardně jsou nastaveny vnitřní průměry zakřivení z národní přílohy k Eurokódu 2 (EN 1992‑1‑1) zvolené pro posouzení.

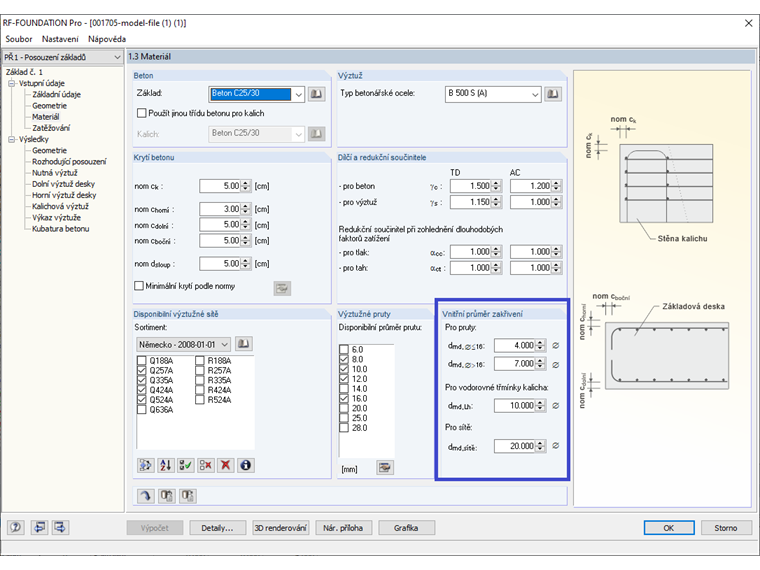

Definice vnitřního průměru zakřivení prutu pro výztuž základů
V RF-/FOUNDATION Pro jsou zobrazovány vložené výztuže v základové desce a případně výztuže kalicha pomocí 3D renderování a jako plán výztuže.
Autor
Ing. Meierhofer vede vývoj programů pro betonové konstrukce a podporuje tým péče o zákazníky při dotazech týkajících se posouzení konstrukcí ze železobetonu a předpjatého betonu.
Odkazy
Máte nějaké otázky?
Délka: 00:00:31 min
Databáze znalostí
Délka: 00:00:34 min
Databáze znalostí
Délka: 00:00:33 min
Databáze znalostí
Délka: 00:00:56 min
Databáze znalostí
Délka: 00:00:42 min
Databáze znalostí
Délka: 00:00:38 min
Délka: 00:00:39 min
Databáze znalostí
Délka: 00:00:45 min
Databáze znalostí
Délka: 00:00:47 min
_(1).png?mw=350&hash=c41d302023ea52d900f8cbeb95dd3494c2b37077)
Základy s jejich rozměry lze uložit jako šablonu v uživatelsky definované databázi.
V programech RFEM 5 a RSTAB 8 v RF-/FOUNDATION Pro lze uložit rozměry základu pro všech pět typů základů v uživatelsky definované databázi pomocí šablon základů a znovu je použít v jiných modelech.
V přídavném modulu RF-/FOUNDATION Pro je třeba zadat pro různé návrhové situace (STR, GEO, UPL nebo EQU) odpovídající zatížení (zatěžovací stavy, kombinace zatížení nebo kombinace výsledků).
V přídavném modulu RF‑/FOUNDATION Pro se po navržení základu zobrazí výkresy výztuže, ve kterých jsou zdokumentovány všechny důležité položky výztuže.
- Dostupné typy základů:Čistá základová deska (volitelně bez výztuže)
- Kalichový základ s hladkými stěnami kalicha
- Kalichový základ s hrubou vnitřní stranou kalichu
- Blokový základ s hladkou vnitřní stranou
- Blokový základ s hrubou vnitřní stranou
- Posouzení podle norem EN 1992-1-1 a EN 1997-1
- Pro Eurokód 2 a Eurokód 7 jsou k dispozici tyto národní přílohy:
-
DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12 -
ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11 -
DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007 -
BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012 -
SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01 -
NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09 -
UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01 -
NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012 -
PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05 -
STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10 -
SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03 -
UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010 -
EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009 -
ČSN EN 1992-1-1/NA:2016-05 | ČSN EN 1997-1/NA:2014-06 -
BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004 -
TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009 -
CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004
-
Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
- Automatický výpočet rozhodujícího zatížení na základě zatěžovacích stavů
- Možnost zadání dodatečných podporových sil
- Návrh výztuže horní a dolní desky základu s ohledem na vhodnou kombinaci výztužné sítě a prutové výztuže
- Možnost individuálních úprav navržené výztuže
- Zobrazení výztuže základu v podrobných výkresech
- Tabulkové a grafické znázornění výsledků
- Vizuální zobrazení základu včetně sloupu a výztuže ve 3D renderování
Základy se vyberou prostřednictvím podpor v uživatelském prostředí programu RFEM/RSTAB a přiřazením příslušných zatěžovacích stavů. Všechny ostatní detaily základu lze rychle a snadno definovat v přehledně uspořádaných vstupních tabulkách.
Kromě podporových sil je možné z programu RFEM/RSTAB převzít další zatížení, která se zohlední při dimenzování základů. Jsou to například:
- Stálé rovnoměrné plošné zatížení způsobené nadnásypem
- Záporné zatížení na plochu; například kvůli provozu
- Stav hladiny spodní vody pro zohlednění vztlaku
- Osamělá zatížení na základovou desku v libovolné poloze
- Liniová zatížení na základovou desku s libovolným průběhem
Přídavný modul navrhne výztuž horní a dolní plochy základu. Program automaticky vyhledá nejvýhodnější kombinaci výztuže s výztužnou sítí a přidanými výztužnými pruty. Podle potřeby mohou být výztužné pruty rozloženy do dvou oblastí vyztužení. V návrhu výztuže lze provádět další změny:
- Použití jiného typu výztužné sítě
- Individuální nastavení průměru a odstupňování přidaných výztužných prutů
- Libovolné nastavení šířky oblastí vyztužení
- Individuální odstupňování výztuže
Výsledný návrh včetně výztuží se zobrazí ve 3D renderování. V renderování a až v sedmi různě dimenzovaných výkresech výztuže připravených pro stavbu poskytuje modul návrh řešení pro posouzení kalicha. Zde je také možné upravit počet, polohu, průměr a vzdálenost použitých prutů výztuže. Zároveň lze definovat vlastní tvar třmínků.
Rozměry základové desky i kalicha lze uživatelsky definovat nebo dimenzovat pomocí modulu RF-/FOUNDATION Pro. V přehledně uspořádaných oknech se zobrazí výsledky každého provedeného posouzení včetně všech mezihodnot. Výsledky se mohou přidat do tiskového protokolu ve zkrácené podobě, což umožňuje snadnou dokumentaci statického posudku.
Přídavný modul provádí tato posouzení:
- Posouzení statické rovnováhy
- Posouzení bezpečnosti proti vztlaku
- Posouzení bezpečnosti při porušení únosnosti zeminy (tlak na základovou spáru)
- Posouzení bezpečnosti při zatížení s velkými excentricitami
- Posouzení na pootočení základu a omezení trhliny
- Posouzení na usmyknutí
- Výpočet sedání
- Posouzení na ohyb desky a kalicha
- Posouzení na protlačení
Rozměry základů i kalicha lze volně definovat nebo dimenzovat pomocí přídavného modulu. Stanovenou výztuž lze ručně upravit. V takovém případě se posouzení automaticky aktualizují.
Zkontroluje program délku přesahu svislých třmínků blokového základu s hladkými stranami kalicha?
Funguje RF-/FOUNDATION Pro samostatně bez hlavního programu?
Jak vyplývá statická výška d z posouzení základových bloků na ohyb (výpočet jako náhradní nosník)?
Je možné pomocí přídavného modulu RF-/FOUNDATION Pro provést posouzení šířky trhlin podle EN 1992-1-1, odstavec 7.3?
Mohu v programu RFEM posoudit železobetonovou konstrukci podle ÖNORM?
Mohu pomocí RF-CONCRETE Surfaces stanovit hmotnost oceli pro vloženou výztuž?
