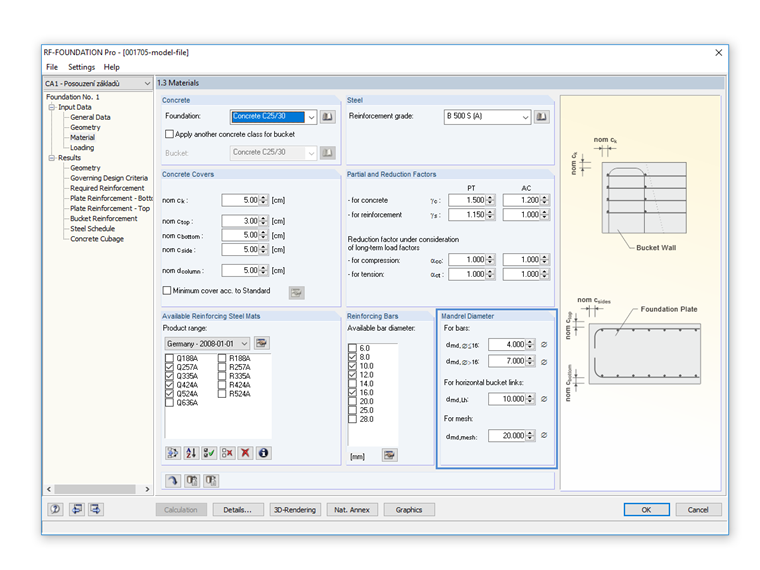

Definição de diâmetro de mandril para armadura de fundação

In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.

No RF-/FOUNDATION Pro, o dimensionamento da fundação requer a definição do carregamento correspondente (casos de carga, combinações de cargas ou combinações de resultados) para diferentes situações de dimensionamento (STR, GEO, UPL ou EQU).

In RF-/FUND Pro wird nach dem Bemessen des Fundaments ein Bewehrungsplan ausgegeben, in welchem alle notwendigen Positionen des Bewehrungsstahls dokumentiert sind.

As fundações são atribuídas graficamente através da seleção dos apoios com a função [Selecionar] na interface gráfica do utilizador do RFEM/RSTAB e definindo os casos de carga revelantes a ser determinados. Todos os outros detalhes da fundação podem ser definidos fácil e rapidamente em janelas de entrada ergonómicas.

Além de todas as forças de apoio do RFEM/RSTAB, é possível especificar outas cargas para serem consideradas para a disposição das fundações. Essas cargas são as seguintes:

• Carga de superfície permanente devido a recobrimento da terra
• Carga de superfície negativa, por exemplo, devido ao tráfego
• Nível da água de subsolo para considerar a impulsão
• Cargas concentradas em qualquer posição na laje de fundação
• Cargas em linha com qualquer tipo de distribuição sobre a laje de fundação

O programa cria uma proposta de armadura para a armadura superior e inferior, procurando, automaticamente, a combinação mais favorável da armadura com o malhasol e os varões adicionados. Se necessário, os varões da armadura serão distribuídos ao longo de duas áreas da armadura através de redução. Esta proposta da armadura pode ser alterada individualmente:

• Aplicação de outro tipo de malhasol
• Controlo individual do diâmetro e espaçamento dos varões adicionados
• Seleção livre da largura para as áreas da armadura
• Dispensa individual das armaduras

O utilizador pode visualizar a fundação modelada numa representação de excelente qualidade. O programa apresenta uma proposta de solução para a disposição da armadura do encaixe na representação, assim como em até sete diferentes desenhos de armadura, preparados para serem utilizados em obra. Além disso, é possível alterar o número, a posição, o diâmetro e o espaçamento dos varões utilizados. Pode ainda ser determinada a forma dos estribos aplicados.

As dimensões das fundações de encaixe e do ensoleiramento podem ser determinadas pelo módulo adicional ou pelo utilizador. Os resultados para quantidade e qualidade são exibidos numa janela estruturada de forma clara para cada verificação realizada, incluindo todos os resultados intermédios. Os resultados estão também no relatório de impressão que está reduzido à informação básica representando uma análise estrutural preparada para os engenheiros de obra.

É possível efetuar as seguintes verificações:

• Estado limite de equilíbrio
• Estado limite de levantamento
• Rotura do solo (pressão de contacto do solo)
• Segurança para cargas com grandes excentricidades
• Torção da fundação e limitação da abertura da junta
• Verificação ao deslizamento
• Cálculo de assentamento
• Segurança à rotura por flexão de laje e encaixe
• Verificação ao punçoamento

As dimensões da fundação e do encaixe podem ser definidas pelo utilizador ou de forma automática no módulo. Além disso, é possível alterar a armadura determinada manualmente. Neste caso, o dimensionamento é atualizado automaticamente.
