Моделирование кросс-ламинированных деревянных конструкций 5

Советы и рекомендации

Эта статья была переведена Google Translator

Посмотреть исходный текст

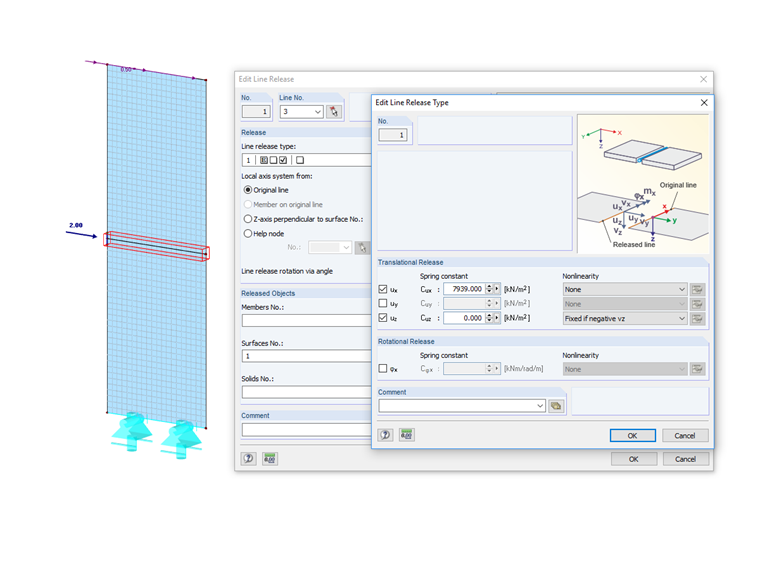

В третьей части мы уже упоминали, что для настенной конструкции несущей конструкции кросс-ламинированной плиты особое внимание следует уделить запаздыванию сдвига в плоскости, и, в частности, к перемещению скрепляющих элементов.

Проскальзывание деревянной стены рассчитывается с использованием модуля скольжения. Для 4-миллиметрового гвоздя в общей древесине C24, мы получаем промашку 793.981 N / mm на плоскость сдвига. Теперь остается только учесть среднее значение жесткости и частичный коэффициент надежности, который опущен в данном примере. Затем расстояние от используемых гвоздей дает необходимую продольную жесткость соединения.

В следующей статье из данной серии мы рассмотрим дизайн крепежа.
