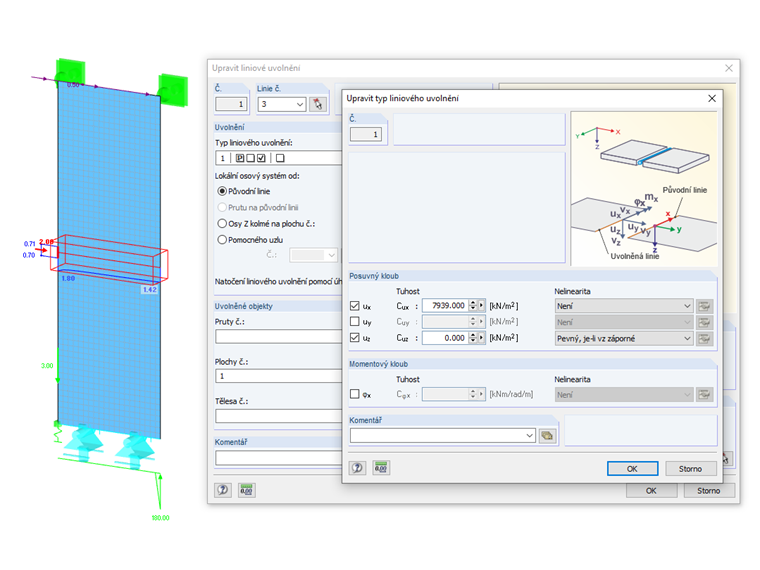

Prokluz dřevěné stěny se vypočítá pomocí modulu prokluzu. Pro jeden 4mm hřebík se udává u obvyklého dřeva C24 prokluz 793,981 N/mm na jeden střih. K tomu se musí uvažovat ještě střední hodnota tuhosti a dílčí součinitel spolehlivosti, což pro tento příklad nebudeme zohledňovat. Vzdálenost použitých hřebíků pak dá nutnou podélnou tuhost spoje.
V tomto příkladu je hřebík definován každých 10 cm.
Výsledkem je tuhost 7939 kN/m².
Ing. Kuhn je zodpovědný za vývoj produktů pro dřevěné konstrukce a poskytuje technickou podporu zákazníkům.
