Modellierung von Brettsperrholzkonstruktionen Verbindungsmittel

Bei einem wandartigen Tragverhalten der Brettsperrholzplatte muss der Schubverformung in Scheibenebene und damit insbesondere der Verschieblichkeit der Verbindungsmittel besondere Beachtung geschenkt werden.

Die Nachgiebigkeit einer Holzwand wird über den Verschiebungsmodul berechnet. Für einen 4-mm-Nagel ergibt sich bei einem gewöhnlichen C24-Holz eine Nachgiebigkeit von 793,981 N/mm je Scherfuge. Ahora, todo lo que queda hacer es considerar el valor medio de la rigidez y el coeficiente parcial de seguridad, el cual se omite en este ejemplo. Der Abstand der verwendeten Nägel ergibt dann die zu verwendende Längssteifigkeit der Verbindung.

In diesem Beispiel wird alle 10cm ein Nagel definiert.

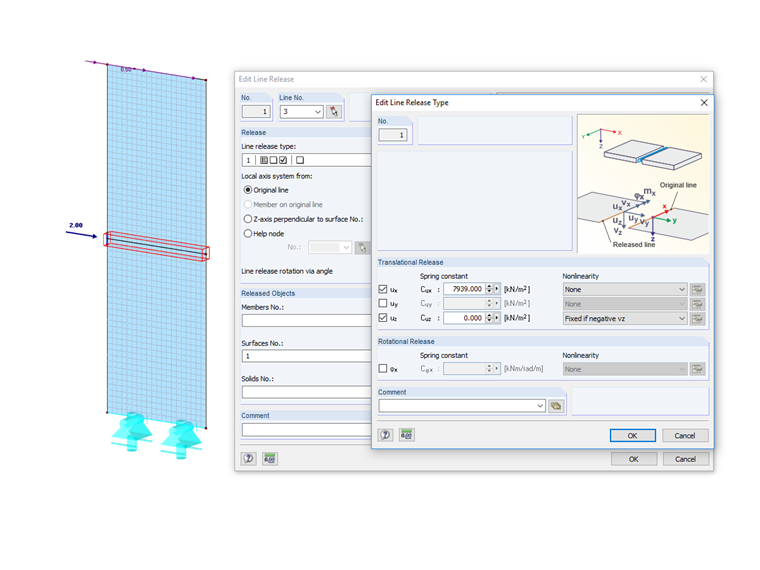

Daraus folgt eine Steifigkeit von 7939kN/m².
